Installation av Thomas Scherrer LRS

[ironchefola]

Hej,
Har köpt ett Thomas Scherrer LRS V5 System ( begagnat ). Och skulle behöva lite hjälp med att förklara hur jag ska koppla in Sändaren.
Killen jag köpte den av. Skrev att färgerna gick till följande. Och det fungerade tydligen för honom ?

Röd = ström
Svart = Jord
Vit = PPM

Men i manualen på Danish Aviation System´s hemsida och Thomas Scherrer´s ( samma manual ). Och även laserskrivet, direkt på Tx´n. Så ska det vara så här.

Röd = ström
Svart = PPM
Vit = jord

Vilket är rätt ? Ni som redan har detta system. Hur har ni kopplat !
Vill vara säker innan jag börjar löda ihop det. För det står ju att man kan bränna Tx´n om man kopplar strömen fel !

Hoppas någon kan hjälpa mig, mvh. Ola S !

[Impulze]

Oj...är ju typ 3 år sen eller nått sånt då man koppla in den. Men jag skulle nog följa Scherrer:n anvisning. Huvudsaken är att ström är på röd. Kolla snabbt hans hemsida och där står det black: PPM och är det dessutom printat på TX:n så lär det vara rätt.

//Matte

[ironchefola]

Hej Impulze.
Ja man ä kanske lite efter :-))
Hur som, tack för ditt stöd. Då kör jag på det ( svart PPM ). Antar att de inte gör nått om jord och PPM blir fel. Bara å byta om de inte funkar. Bara plus ä rätt från början.
Kör du me TSLRS nu ? Om så va tycker du om den.
Själv tycker jag att de kan bli lite svårt att placera antennerna, som ä ganska långa. På min quad.

Mvh, Ola !

[Impulze]

Precis, om du blandar PPM och jord gör ingenting.
Ja, jag använder detta system och har så gjort i många år. Ett mycket bra val på rc-länk.

Du kan ju köpa den mindre mottagaren som har 1 antenn och ingen diversitet. Jag brukar bara använda diversitetsmottagarna på större plan.

Om du strömmatar den från via radion så får du vara försiktig om du kör på 1 och 2 watts läge. Om man inte moddat radion med grövre matning så kommer radion inte må så bra. Jag har en gammal TX som bara har 0.5w och det har räckt gott och väl.

//Matte

[ironchefola]

Ja, jag kanske får skaffa den mindre.
Det va Rx´n för lång räckvidd som följde me. Så ja tänkte prova me den först.
Ja tänkte mata Tx från ett separat 3S lipo pack.
Läste också någonstans, förmodligen på TSLRS hemsida om antenn placering för att få bästa resultat. Om jag har Tx antennen horisontellt, Så ska jag även ha Rx antennerna placerade horisontellt. Och vise versa, om vertikal placering.
Va har du för erfarenhet av de ?

Ola !

[ironchefola]

Halloj igen.

Finns de något sätt å se om Tx får någon ström ?
Har kopplat ihop allt enligt manualen, vit till jord. Men den vill inte binda till Rx´n. Inget som lyser på Tx´n ?

[Impulze]

Ja, jag kanske får skaffa den mindre.
Det va Rx´n för lång räckvidd som följde me. Så ja tänkte prova me den först.
Ja tänkte mata Tx från ett separat 3S lipo pack.
Läste också någonstans, förmodligen på TSLRS hemsida om antenn placering för att få bästa resultat. Om jag har Tx antennen horisontellt, Så ska jag även ha Rx antennerna placerade horisontellt. Och vise versa, om vertikal placering.
Va har du för erfarenhet av de ?

Ola !

Jag har alltid Tx antennen rakt upp, och sen på flygetyget om det då är 2 mottagarantenner så brukar jag lägga en längs kroppen och den andra rakt upp. På narrow mottagaren så har jag den alltid rakt upp. Har aldrig haft några problem med antennplaceringar, och jag har inte varit supernoga.

Inget lyser på tx:n , men du har väl sett till att du har PPM aktiverat i radion? Skickar du ut en PCM signal så funkar det inte. Vad för radio använder du? I övrigt behöver du bara följa manualen för att binda mottagaren till sändaren. Och ha alltid antennen på tx:n så du inte bränner nått.

//Matte

[ironchefola]

Löste problemet.
Killen jag köpte den av, har tydligen lött på egna kablar. Och har då ändrat färgerna. Svart till minus och vit till PPM.
Så nu binder den till Rx´n.
Använder en Spektrum DX8.
Enligt manualen, när man ska göra en " range check ". Så ska man göra det utan Tx antennen på ?

[Impulze]

Enligt manualen, när man ska göra en " range check ". Så ska man göra det utan Tx antennen på ?

Ja men bara i 0.5W läget.

//Matte

[Boopidoo]

Oj, tur att du inte brände sönder den! Skulle aldrig vågat koppla mot instruktionerna såvida jag inte mätt upp och kollat att det stämde. Jag själv byter ofta kablar så jag förstår den tidigare ägaren, tyvler ofta att originalkablarna är rätt kassa.

Enligt Thomas så har han tydligen testat att köra utan antenn även i högre effekter, dvs 1W och 2W men vill för att inte riskera något anvisa att endast 0,5W gäller. Thomas system är otroligt smidigt just då man kan göra tester utan sändarantennen på, det gör allting mycket enklare och då också säkrare. Blir det för krångligt så tenderar en hel del att helt sonika strunta i det.

[Impulze]

Jag har ibland olika färger på kablar, men aldrig att jag har nått annat än röd för plus.

Finns ingen fördel att testa rangetest med högre effekt, man får ju bara gå längre

//Matte

[Boopidoo]

Det är sant, jag menade bara att man behöver inte vara livrädd att man har pajat den om man råkar komma åt effektomställaren/-brytaren.

Som kuriosa kan jag ju säga att röd har använts för jord i äldre teleinstallationer så man ska aldrig vara helt säker. Det var eventuellt ett arv från en del växelströmsinstallationer där röd kan vara jord (fas=vit, noll=svart och jord=röd).

[ironchefola]

Hej på er.

Å tack för all er hjälp.
Va ute idag å testa, och allt funka som de skulle. Körde me ett 3S 1300mAh lipo till Tx´n. Vet inte hur mycket kräm de va i acken. Men ja tyckte den tog slut väldigt fort. I alla fall, så tappa den kontakten. Som tur ä, så körde jag me min Wookong M. Så koptern kom tillbaks å landa säkert :-))
Hur stora ackar kör ni me ? om ni kör me separata till era TSLRS.

Ola S !

[Boopidoo]

Jag har en Futaba 12FG och kör med 2S5Ah, detta innebär att acken sitter utanpå men den räcker å andra sidan mycket länge. I originalutrymmet i radion fick jag inte plats med större än 3S1,6Ah och det tog slut alldeles för fort.

[Boopidoo]

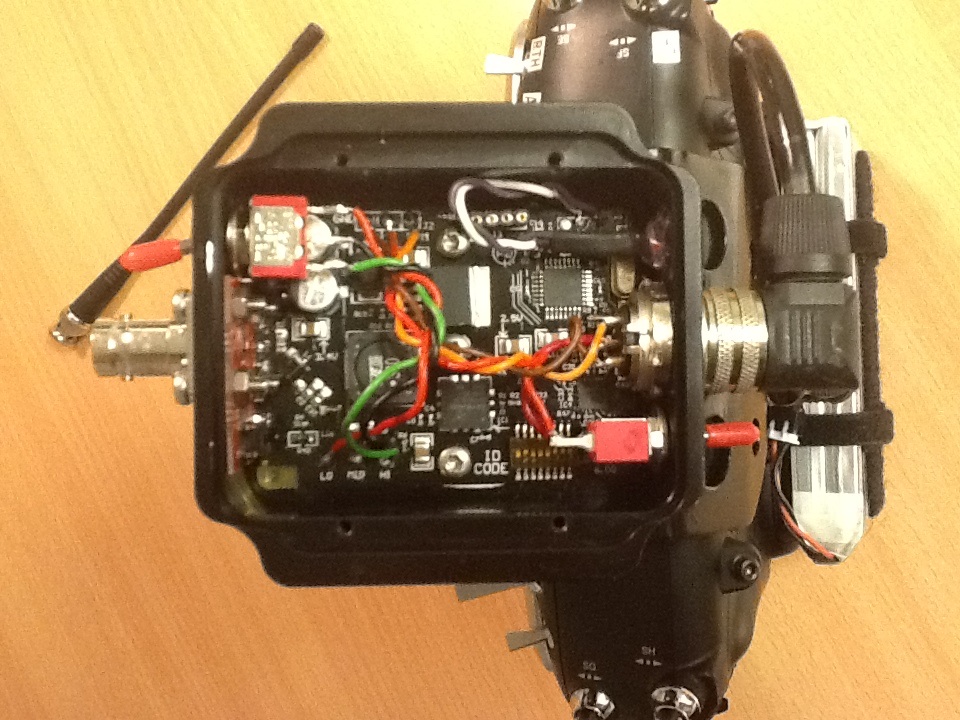

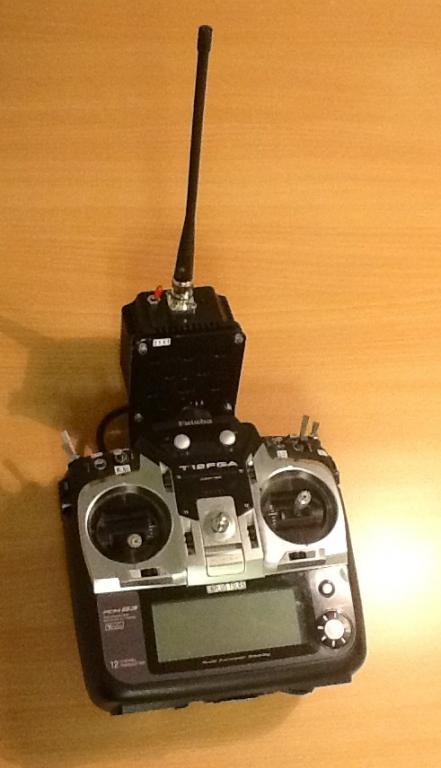

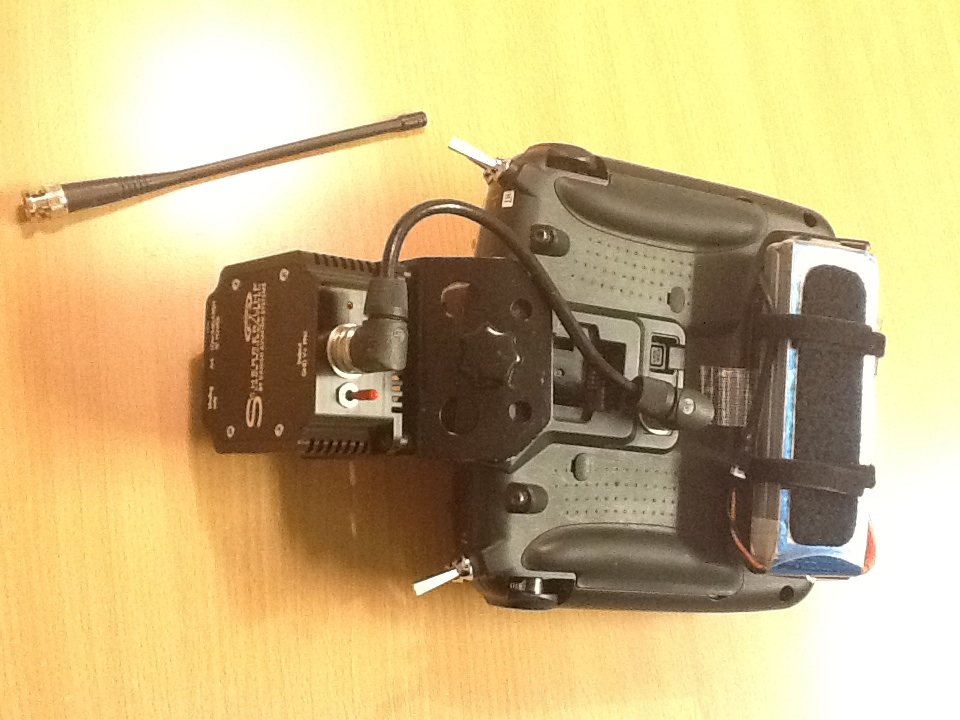

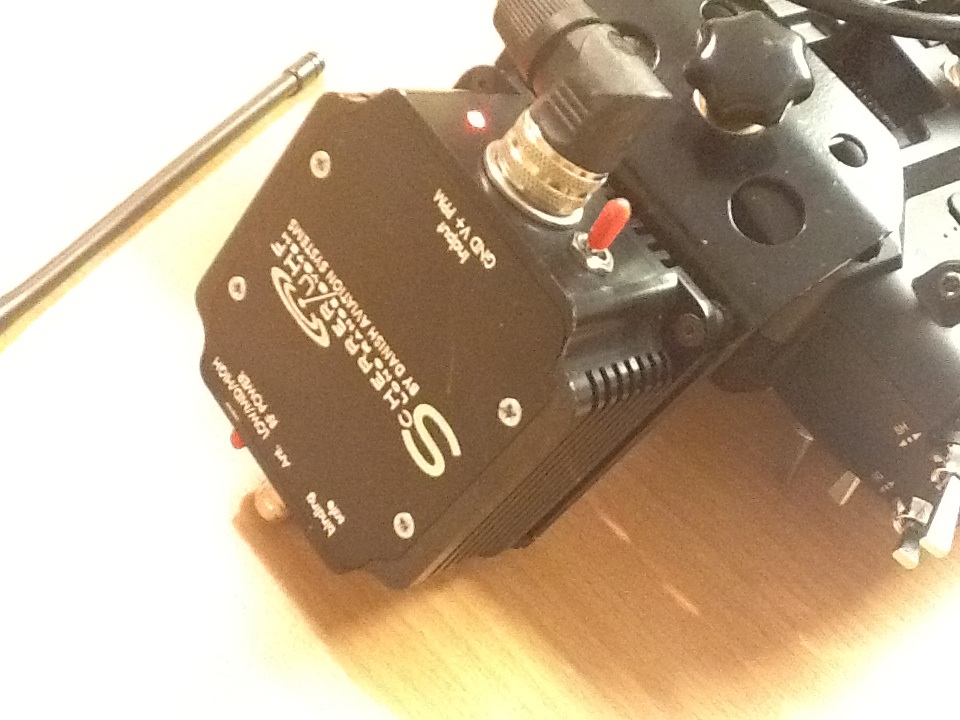

Lite nya bilder på min installation. Har precis uppdaterat min TXv6 till TX600+ med ny firmware och en LED som indikerar ström samt PPM-signal. Förutom det har jag nu även satt in en brytare för ström inne i TX samt bytt ut effektomställaren till en brytare i samma stil, originalbrytaren är ju så grymmarns liten.
