Howling Banshee

[Fluf]

Så startar planeringen och filandet på planer och delar till ett riktigt busbygge,

Det skall bli ett ruskigt snabbt foam board plan med utgång i storlek och dimensioner av FunJet/RadJet och bra ös i rumpan.

Jag har majoriteten av ritningarna i huvudet på dv. lösningar som vi får se om det kommer att funka allteftersom bygget fortskrider. Detta kommer vara mitt andra scratchbygge och kommer sträcka sig över några veckor men det börjar så smått nu.

Material kommer huvudsakligen vara 5mm foamboard/cellpannå, packtape och lim.

Vad jag kommit fram till än så länge är en vingspann på 70-90cm och ungefär lika lång. Vingen kommer köra en KFm2 profil för lite lyft och ökad stabilitet i vingen, antagligen en kolfiberstav i vingen.

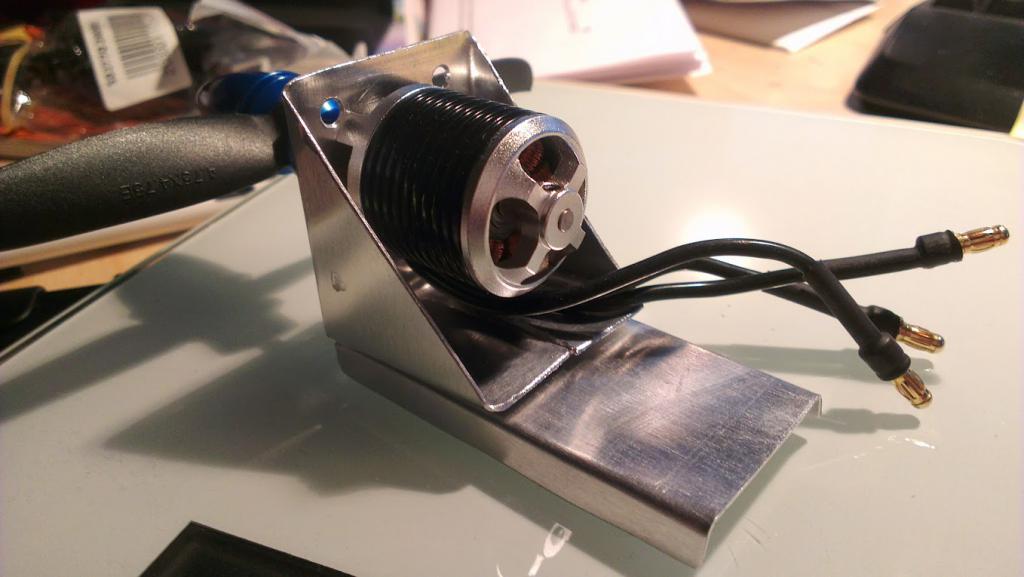

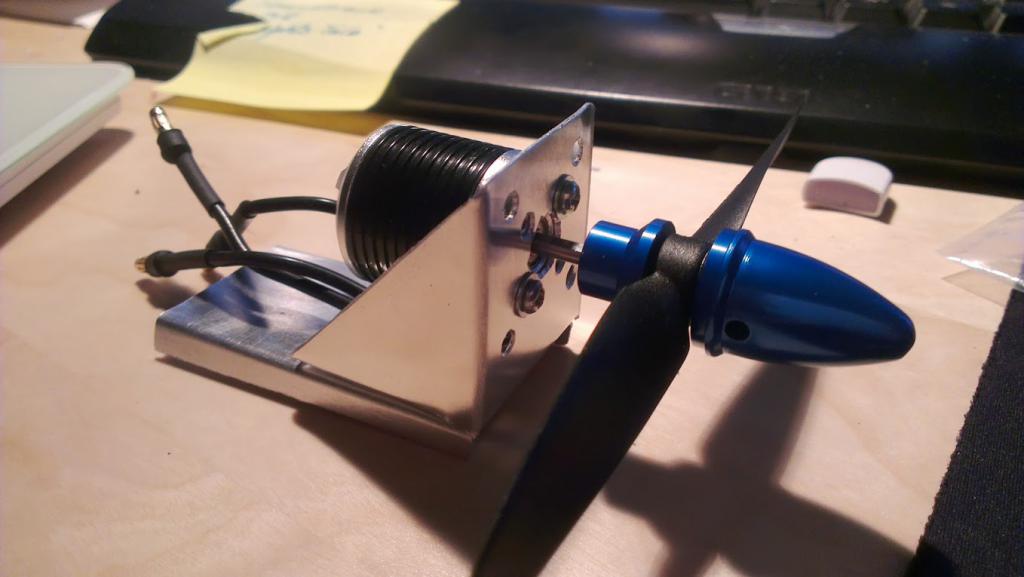

Enda som tillverkats än så länge är motorfäste som kanske används alternativt står som prototyp för det kommande. Det är 0,8mm aluminium i ett stycke som är origami vikt för hög hållfasthet och stabilitet På bilden är en något mindre motor än den slutgiltiga provmonterad.

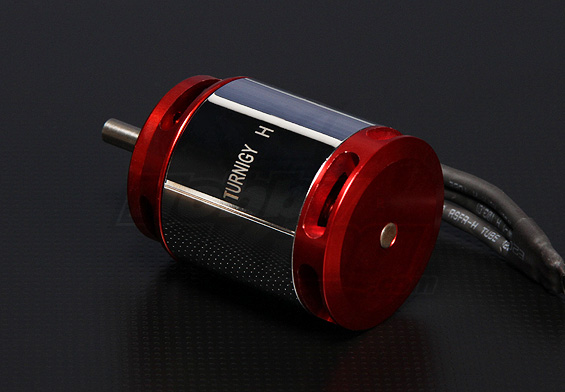

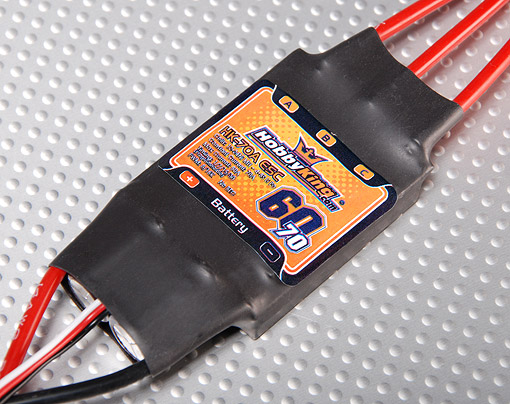

Drivlinan kommer blir en 26mm 4400kv 600W outrunner (H2223 avsedd för 450-500storlek heli), 60-70A Opto ESC, 4,5x4,5 propeller (kommer även testa 4,75x4,75 och 4,1x4,1) samt 2200mah 3s 40C LiPo


Färgschema kommer bli vit och röd.

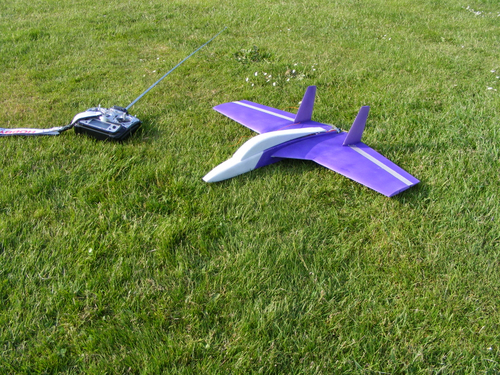

Här är en bild på en annan foam funjet, kommer inte köra samma ritningar, men för att ge en uppfattning om vad för typ av flygetyg det kommer att bli



Målet med denna är att den skall vara snabb som f-n och låta riktigt roligt


EDIT;
PS. Om folk är snälla i tråden så kommer jag faktiskt att tacka för det. Det är helt enkelt så jag är uppfostrad

[Flygsmurfen]

Ha, ha..skitkul!!
Låg precis och funderade på samma typ av projekt i går kväll.
Skall följa din tråd med intresse.
Lycka till.

// Mats W

[Fluf]

Och här kommer den första -> Tack <- (och fler kanske det blir). Jag spånade en del på olika konstruktioner, funderar gärna och mentalt bygger olika modeller och försöker hitta styrkor och svagheter visuellt. Spenderar en hel del tid på det.

Det stod mellan Howling Banshee och någon twin 55mm EDF delta, och slutade med att detta blir något vassare.

Jag kommer nog ha lite utmaning med att avgöra visuellt om den går i 150 eller 200km/h, kan vara bra att logga när man försöker optimera etc.
Är det någon som har någon idé om hur man enkelt och rimligt billigt kollar hastigheten, gärna solo.
Har tittat på denna, men det blir en del pengar inkl frakt + att den inte är i lager.
http://www.hobbyking.com/hobbyking/s...ta_Logger.html

Billiga lättviktsalternativ är uppskattat, noggrannheten och precisionen är inte det viktigaste i detta läget.

[jocke1963]

...
Är det någon som har någon idé om hur man enkelt och rimligt billigt kollar hastigheten, gärna solo....

Gissar att du har en smartphone..?
Då finns det flera appar som funkar mha Dopplereffekten, t.ex HK Doppler och DopplerSpeed, iaf till Iphone.

[Medeashusse]

Här är HK Doppler till Android!

https://play.google.com/store/apps/details?id=com.neon.rcspeedo

[Fluf]

Tackar med app länk och idéer. Nerd som jag är borde jag tänkt på att det finns en app för allt. Dopler är ju en given teknik för relativa hastigheter på något som låter. Alltid någon som tänker lite mer och vet lite mer, bra anledning till forum

Skall forska lite och testa, men just nu är det uteservering, sol och öl som gäller i Göteborg. (Henriksbergs terass för de som känner till det).

[Fluf]

tankesmedjan fortsätter jobba.

Jag hittade denna trevliga PDF plan som jag plockar lite dimensioner på vingen för, främst för att få rimliga mått och ett hum om CG.

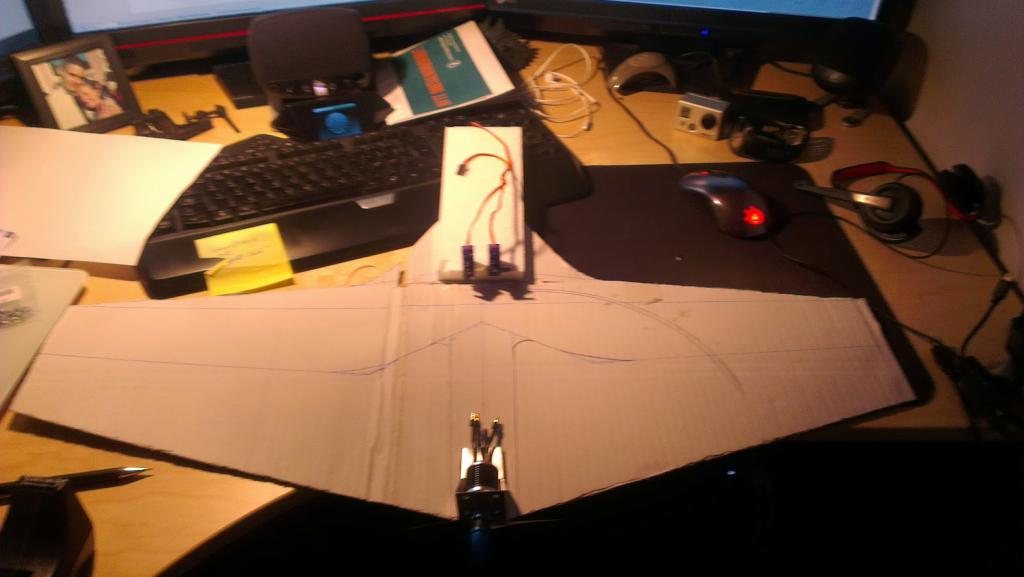

Efter lite klurande skissade jag upp skala 1:1 på kartong huvudvingen och hur jag vill ha KFm-2 profilen. Jag kommer låta KFm-2 lagret fortsätte i mitten av kroppen för att stabilisera där, samt att jag gör en kurvning, dels av estetiska skäl men även för att profilen skall hålla sig till 50% av kordan.


Vidare planerar jag att ha elevon servona i flygkroppen och köra med flexibla stötstänger i guiderör och då förböja stötstängerna så de glider så fritt som möjligt. Detta för att vingen kommer vara rätt tunn och jag vill minska luftmotståndet.

Hade även tänkt att klämma in en tunn ledslinga mellan kapaskivorna i framkant av vingen för att få lite kvällsbelysning.

Något jag som jag även överväger är att köra med små vinglets på vingspetsarna, 2st 45graders knäckar med ca 3cm mellanrum på varje vingspets för ökad stabilitet och minskad turbulens vid vingspetsarna.

Skall nog skaffa några kapaskivor i morgon för att påbörja bygget så smått.

[Fluf]

Hämtade lite kapaskiver (cellpannå) på Matton i dag, orkade inte vänta på postorder nu när man ha semester.

Drog flexibla stötstänger i vingarna det blir nog rätt bra och tight. Jag gör lite annorlunda mot de flesta, roderhorn och fasningen för roderytorna på ovansidan vingen (minimalt med saker som skapar turbulens på undersidan vingen samt inget som kan ta i vid landning. Sedan har jag alltid varit lite skeptisk till att stötstänger skall trycka för att ge uppåtroder, om man skall ta sig ur en hård dykning vill man inte att staget skall böjas. Känns mer naturligt att uppåtroder är det som skall klara störst påfrestningar.

Inväntar ESC och motor för att kunna färdigställa som är på väg.







Jupp, det är höger servo för vänster elevon och tvärt om. Ena servot kommer sitta några mm framför det andra för att inte ha friktion mellan stötstängerna.

[Fluf]

Fått lite gjort på förmiddagen, ordnade grundläggande form på kroppen, den skall kortas ner och en nos skall skapas men grovgörat med att 45graders fasa alla jäkla kanter är gjort i alla fall

Det är bara torrpassat så vinklar är sneda och vinda, mest för att kontrollera passformen på delarna.

Jag tog i lite i dimensionerna på kroppen för att ha gott om utrymme och lätt att ventilera. Har ännu inte bestämt mig hur jag skall ha service och batteriluckor, men det ger sig nog under byggets gång.

[Fluf]

Sådär, kroppen börjar ta form Än så länge bara torrpassad, men passformen är desto bättre.

Stor och härlig accesslucka, kommer sitta med magneter i bakändan sedan.

[Fluf]

Mindre uppdatering i dag, min kära fästmö tog examen i dag så det var all fokus på henne.

Har uppgraderat servofästet, de sitter så stabilt att limning nästan känns överflödigt (blir en liten klatt smältlim när de riktiga servona kommer dock). Det är bara laminerade bitar av överblivet foamboard och utskuret efter 9g servon samt en skåra i bottenplattan (dvs KFm2 profilen) för att passa flänsen/skruvfästet på servot.



Sedan har jag fått till fenorna med. När jag ändå skulle skriva ut mallen för fenan på vitt papper och skulle ha den sidan av fenan vit, kunde jag passa på och printa något emblem. Googlade runt på en massa olika bilder, tog fram några fallna änglar, demoner och annat styggt när jag fortsatte och sökte på "super sonic" och fick fram bilder på Sonic the Hedgehog. Det var en rätt kul bild på Sonic och fick mig att tänka på tecknat och spelfigurer, och vad passar bättre i färgtemat vitt och rött än allas våran älskade rörmokare, Mario? Så printade mallen med Mario på, limmade fast pappret på foamboarden med ett vanligt limstift och vipps, juste grafik på fenan.


(PS. ja jag är toknörd, tre skärmar, en datormus med processor kraftigare än min första dator och annat lull-lull )

[Fluf]

Whee! motor och ESC kom i dag samt en effektmätare. Nytt rekord för HobbyKing international! Endast 7 dagar från order till att den var i mina händer levererat från HongKong med vanligt registrerat brev.

Med 3s 2200mAh 40C LiPo, 4.5x4.5E och 30mm spinner drog den 590W och hela planet väger för närvarande 700g. Det blir mer än 1:1 hästkraft per kilo. Risk för raket!

Drar på resa i morgon och hinner inte få nya mottagaren innan dess så maiden får bli om ca 2 veckor.
Och damn det låter med den motorn! Skall bli intressant med att hålla temperaturerna i schack.

[jocke1963]

Och damn det låter med den motorn!

Den här kombon låter oxå rätt ok..

http://youtu.be/fIkakhty4i8

(Spec på setup i undertexten inne på Youtube..)

[Thomas]

Nu börjar det likna nåt...!
