    Brushless gimbal till TBS Discovery - vilken?

    Hallå alla

    Vilka BL gimbaler finns att köpa till Discoveryn som passar rakt av?
    Vilka gimbaler finns som går att modda så de passar till Discoveryn?

    /Fredrik
    Taggar: Ingen
    • lassebetong
      • mar 2007
      • 1255
      #2
      Har för mig om att Jugg och ev DrHanke har gjort en Gimbal som passar till Discon

        Kommentar

        • flunk
          • jul 2006
          • 396
          #3
          Ska testa denna:

          TBS Discovery Brushless Gimbal for Hero 3 by Nathan_
          http://www.thingiverse.com/thing:158854
          TBS Discovery Brushless Gimbal (V3)https://www.youtube.com/watch?v=xjW2awdWsmY&list=UUEuAEbnv3mklT-aGt9mRQAQ My gimbal v2 has evolved! This version is stronger, lighter, and actually works! Each gimbal axis is balanced to provide super smooth video. You can find the Solidworks files for this model here: https://grabcad.com/library/tbs-discovery-brushless-gimbal-hero-3-1 (Also sorry about the stupid long stl names, I blame solidworks auto-naming) If you want to buy the 3d printed parts then go here:https://www.shapeways.com/model/1436081/tbs-discovery-gimbal.html?li=my-models&materialId=6Credit for the rock solid amazing TBS Discovery and Hero 3:https://grabcad.com/library/team-black-sheep-discovery-1https://grabcad.com/library/gopro-hero-3Note: Please do not upload this model to other hosting websites without my permission.


          med en liten modifiering:

          Mod from Nathan TBS Gimbal by fredviana
          http://www.thingiverse.com/thing:163364
          Nathan again did an awesome job on the TBS Gimbal and with his permission I did a few mods to fit my setup better. Did a counter sing hole on the braket_wooden where the motor mounts. This allows you to mount the motor without having to cut off the motor shaft. Increased the deph on the Gopro mount. It now has more space on the top if you want to mount your gyro sensor there. Now you also don't need a very long screw to connect the case to the front lens mount. Increased the recess for the 2mm screws on the mount plate so you don't have to have a very long 2mm screw. I used a 10mm and was perfect, 8 mm probably works too now. Everything mounted great. I will post picture after and upload my case for both the sensor and the Martinez gimbal control board.



          Har fått hjälp av cyberpete att printa delarna. Tänkte köra med Martinez controller och Quanum motorer från Hobbyking. Återkommer med rapport...

            Kommentar

            • neu
              • aug 2012
              • 1047
              #4
              Ska bli roligt att se hur den kommer funka men hur ska du få till vibrationsdämpning?

                Kommentar

                • Johan_vv
                  • jun 2012
                  • 42
                  #5
                  Den första du länka till ser intressant ut. Enda problemet jag kan se med den är att jag tycker att rollmotorn är monterad åt fel håll. Dvs, kabelsidan monteras emot kameran, och inte mot ramen.

                  Jag har printat en liknande version och moddat fästet för att dels kunna skruva fast min kamera, men även för att få till lite vibrationsdämpning.

                  Har gjort denna, där jag kan "spänna" fast motorhållaren så hårt jag önskar. Kör med biltemas tjocka dubbelhäftande tejp både under och över vilket ger ganska bra dämpning. Fördelen med denna är också att det bara är en skruv som behöver tas loss för att få loss hela gimbalen:
                  Klicka på bilden för större version Namn: Capture.JPG Visningar: 1 Storlek: 43,5 KB ID: 498455

                    Kommentar

                    • Steflo112
                      • jan 2013
                      • 347
                      #6
                      Johan.
                      Jag måste nog vara lite korkad.
                      Jag förstår inte hur din gimbal fungerar och då har jag ändå byggt en egen till min quad.
                      Kan du förklara lite mer om den, så att även jag förstår?

                      //Stefan
                      Senast redigerad av Steflo112; 2013-10-29, 21:46. Anledning: Glömde adressera frågan

                        Kommentar

                        • Johan_vv
                          • jun 2012
                          • 42
                          #7
                          Hej.
                          Va otydlig när jag skrev.

                          Delen som jag visade är alltså endast infästningen i tbsen. Denna kombinerar jag sen med en gimbal som finns på thingiverse http://www.thingiverse.com/thing:145283. Fördelen med denna tycker jag är att de vänt roll-motorn åt "rätt" håll.

                          Anledningen till att jag gjorde om infästningen är dels för att få till vibrationsdämpningen men också för att kunna montera min fpv kamera.

                          Jag har omarbetat fästet lite i sketchup för att tejpen skall få större kontaktyta efter att jag printade det.

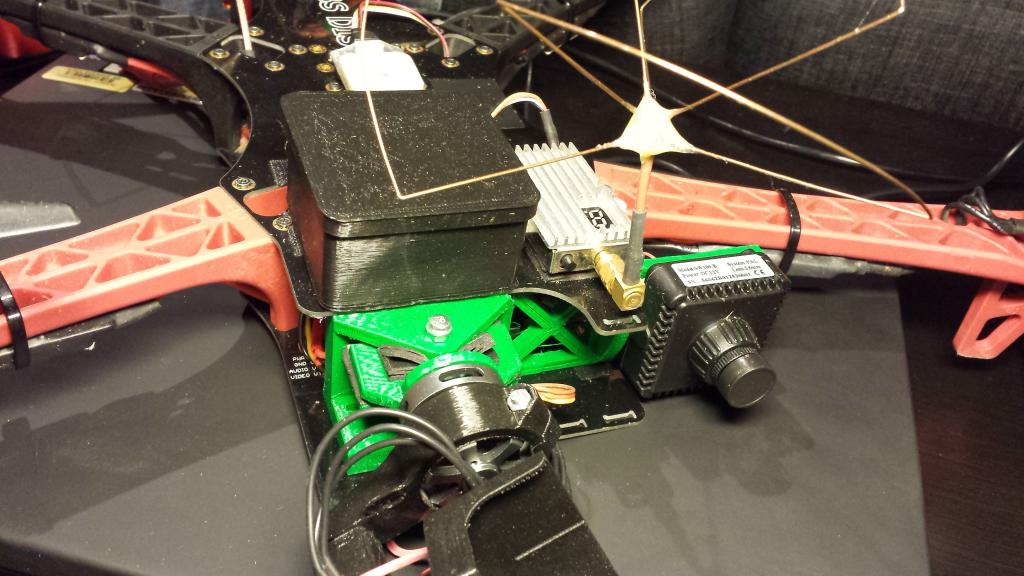

                          Hoppas denna bild, där man ser delen i grönt ger en bättre bild om vad jag menar
                          Klicka på bilden för större version Namn: 20131029_225506.jpg Visningar: 1 Storlek: 91,1 KB ID: 498457
                          Senast redigerad av Johan_vv; 2013-10-29, 22:10. Anledning: Dålig info

                            Kommentar

                            • flunk
                              • jul 2006
                              • 396
                              #8
                              @neu

                              Ärligt talat har jag nog tänkt för lite...
                              Vibrationer hoppas jag ska vara så lite att de inte ställer till problem. Däremot använder jag ju live out från gopron och det blir ju svårt med den gimbalen...

                              Blir nog lite ändringar på vägen.
