Potentiometer?

[The Flyer]

Koppla upp ett 5v-batteri på din testplatta och mät volt över pinnarna i stället så ska du får se att det är väldigt enkelt.

Som Patrik säger, det är enkelt bara du släpper det där med motståndet. Koppla upp kretsen jag ritade och så kommer du att se att du kan få den att ge exakt det utspänningsområde som du vill att den skall göra. De två extra potentiometrarna i kretsen är kopplade som variabla motstånd för att låta dig trimma in kretsen utan att byta motstånd.

Jag får väl prova någon av metoderna så får jag se om jag kommer vidare. Tack i alla fall för tipsen! Just nu har jag hållit på med det alldeles för länge utan att komma dit jag vill. Får hoppa in i det när inspirationen kommer tillbaka...om den gör det...

[The Flyer]

Om vi tittar på dina mätningar i radion med originalspaken så ser vi att du har ett totalt utslag på strax över en volt ((2.98v-2.41v)*2=1.14v). Ett ganska litet mekaniskt utslag på originalpotentiometern används alltså. Annars skulle du fått ett utslag mellan 0 och 4.8v istället för 1.8-3v. Du behöver alltså begränsa signalen från din potentiometer, till ungefär det spänningsområdet. Då det även är lite mekanik med i spelet och då du inte vet hur stort utslag du behöver på potentiometern för att det skall kännas rätt så behöver du kunna justera det enkelt.

Det blir alltså tre potentiometrar enligt nedan från start. Två av dem är dolda inne i lådan och kan ersättas med motstånd efter att du hittat de värden som ger rätt känsla i radion.

[ATTACH=CONFIG]58929[/ATTACH]

Spänningsdelare är ganska okritiska komponenter så länge de består av en potentiometer, du har normalt sett väldigt stora marginaler för att byta komponenter. Du vill inte belasta drivspänningen med en potentiometer som har för lågt motstånd, tex att ersätta en 5kohm potentiometer med en på 250ohm. Då kanske strömmen tillgänglig för spänningsdelaren inte räcker till. Du vill inte heller gå för långt åt andra hållet då AD omvandlaren som läser av signalen från spänningsdelaren drar lite ström från spänningselaren. Det kan alltså bli problem om man ersätter en 5kohm potentiometer med en på 250kohm.

Jörgen

Gjorde en sökning på Google och lyckades hitta ett simuleringsprogram för spänningsdelare som jag trodde skull kunna hjälpa mig http://www.greensilver.com/pic/elektronik/s-delare.exe

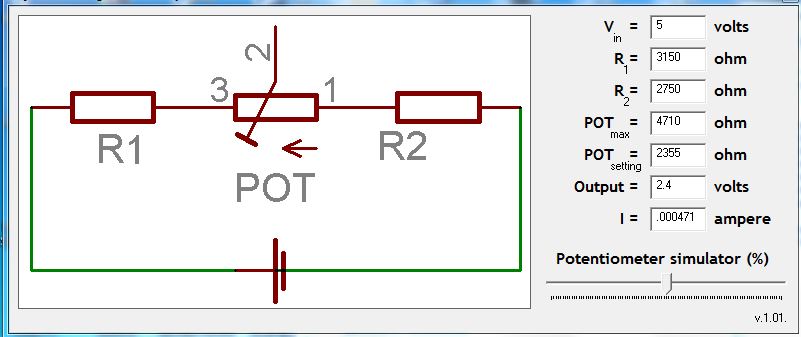

Med programmets hjälp trodde jag mig kunna lösa problemet utan att beställa hem två 10k potar men det går fortfarande trögt. Med hjälp av programmet så har jag fått fram rätt värden på motstånden tror jag enligt skärmdump på interfacet här:



Jag skrev tidigare att spaktoppens mekaniska bana kunde täcka 52% av potentiometerns motståndsbana.Om man då skjuter reglaget längst nedtill i interfacet "Potentiometer simulator (%)" till 24% respektive 76% så blir Output V = 2,98v respektive 1,82v och det är vad jag vill ha. Men lik förbenat så får jag inte ut dessa värden när jag mäter upp kretsen som jag kopplat ihop på experimentplattan. Jag borde ju få det enligt vad simuleringen visar. Vad är fel? Jag misstänker att jag inte ska koppla enligt interfacet men nu har jag hållt på med det här så förbenat länge att jag vet snart inte vad jag håller på med.

Jag har alltså kopplat kretsen som bilden i interfacet ovan och tar ut signalen på 2:an men Jörgens schema nedan tar ut signalen på 3:an enligt:

[Jorgen]

Hej,

Det där är bara bennumreringen som är lite olika på potentiometern jag valt och den de använt i programmet. Om du tittar på schemat så ser du att det är "samma" ben men med olika nummer. På en vanlig potentiometer så är det det mittersta benet du vill ta ut signalen på.

Jörgen

[pgrts]

Kan det vara så att du har hittat en logaritmisk pot att leka med?
Det måste vara en linjär sak till radion.

[The Flyer]

Kan det vara så att du har hittat en logaritmisk pot att leka med?
Det måste vara en linjär sak till radion.

-Nej den är linjär. Kollade en extra gång för säkerhetsskull och vred poten efter ögonmått till 50% av fullt utslag och får då 2,45k mellan 1-2 och 2,35k mellan 2-3 och det är ju nästan halva det totala motståndet uppmätt på de yttre benen. Poten verkar vara på 4,8k och inte 4,71k men det gör ingen skillnad på Vout vid 24% resp. 76%.

[Jorgen]

Du skall givetvis koppla exakt enligt schemat! Om vi tar schemat i skrift (utan att blanda in bennummer) så får vi:

Koppla motstånd ett till jord, andra benet på motståndet till ett av de yttre benen på potentiometern.

Koppla motstånd två till 5v och till det andra ytterbenet på potentiometern.

Ta ut signalen på det mittersta benet på potentiometern.

[pgrts]

Och så behöver det inte vara så där exakt. Det finns en massa saker att justera på i sändaren.
Du har oftast plus 50% på båda hållen i EPA och minus kan du gå minst lika långt.
Bara det är något så när blir det säkert bra. Är du inom en halv kiloohm kommer det säkert att bli bra.
Det är inte alls som att försöka trimma analoga sändarkretsar med oscillatorer där det måste vara riktigt nära för att bli bra.

[The Flyer]

Du skall givetvis koppla exakt enligt schemat! Om vi tar schemat i skrift (utan att blanda in bennummer) så får vi:

Koppla motstånd ett till jord, andra benet på motståndet till ett av de yttre benen på potentiometern.

Koppla motstånd två till 5v och till det andra ytterbenet på potentiometern.

Ta ut signalen på det mittersta benet på potentiometern.

-Jo det är exakt så jag har gjort.

-Detta är enerverande alltså! Riktigt irriterande! Jag blir tokig...Fick hem två 10 k potentiometrar men det funkar ju inte alls att skruva in det. Särskilt när jag bara har en voltmeter. Min- och maxvolttalet flyttar sig mer eller mindre uppåt och nedåt beroende på hur mycket jag skruvar på den ena eller andra poten. Det verkar bli omöjligt att justera in rätt min och maxvärden. Någon som har nåsgon ide hur jag ska gå tillväga med tre potentiometrar och en voltmeter?

-Värdena jag fick till i programinterfacet blev ok vid 24% och 76% om det var 24% och 76% som gällde. Jag fick lägre Voutput värden i verkligheten än förväntat och det beror antagligen på att skjutreglaget 100% nedtill i interfacet utgår från en 360 graders vridning på poten. Man får alltså fel värden mha programmet om INTE poten kan vridas 360 grader. Ett annars ganska bra program hade kunnat göras bättre kan man tycka.

-Hade jag kunnat vrida poten 360 grader så hade nog ohmvärdena som programmet funkat hyffsat men poten på 4,7k-4,8k i spaken kan bara vridas 225 grader uppskattningsvis. Ovanpå det, när sedan locket monteras dit på spakpoten så blir det en liten mekanisk begränsning på ytterligare 92 grader från de 225 som poten omfattar. Så utifrån antagandet att skjutregalaget i interfacet utgår från 360 grader så får jag försöka räkna om nuvarande ohmvärden i interfacet så att jag får output 2,98v resp. 1,82v vid 68,5% respektive 31,5% istället antar jag. Men nu har jag vridit och vändit på alla siffror här så jag vet inte ens om jag tänker rätt just nu och är därför inte förmögen att lösa detta just nu utan får nog tänka ett tag till.

[Jorgen]

Enklaste metoden för att ställa in det kan nog beskrivas som lite åt gången

Steg ett, ställ in mittpunkten:
Börja med trimpotentiometrarna i mittläge. Mät spänningen på din potentiometer när de också är i mittläge. Justera trimpotentiometrarna, om du kortslutit samma två ben på båda potentiometrarna så skall de då vridas åt olika håll lika mycket tills du får 2.5v på den mittersta potentiometern. Eller den spänning som du mätt upp i radion med den befintliga potentiometern när den är i mittläge!

Steg två, ställ in ändlägena:
Mät spänningen på den mittersta potentiometern när den är i sina mekaniska ändlägen som de kommer att bli när den är monterad. Om vi säger att du får ett område som är 1-4v så behöver du höja motståndet i de två trimpotentiometrarna, om du kortslutit samma två ben på båda potentiometrarna så skall de då vridas åt samma håll lika mycket. Prova dig fram till vilket håll du skall vrida.

Repetera steg ett och steg två tills du får mittpunkten och ändlägena att stämma så bra som möjligt.

Det är viktigt att du har linjära potentiometrar, det blir mycket krångligare annars.

[The Flyer]

Justera trimpotentiometrarna, om du kortslutit...

Kortslutit? Hmm...Nu fattar jag ingenting. Vad ska jag kortsluta? Om jag använder ben 1-2 på pot 1 och 3 och kopplar in dem i serie på ben 1 och 3 på pot 2 (poten i mitten) ska jag då kortsluta mellan ben 2 och 3 på pot 1 och 3?

[Jorgen]

Om du kollar på mitt schema så ser du vad jag menar. Kortslutningen där har ingen elektrisk funktion, det är mer för att ge mekanisk stabilitet när man monterar den.
