Bygg din egen CL/SPW/Helix

[PinDuke]

CL och SPW antenner kräver generellt sett större fokus på detaljer än vad en Helix gör.
Samma sak med högre frekvenser typ 5.8, dom kräver mer noggrannhet, jämfört mot de lägre frekvenserna för att fungera bra.

Dock byggde jag en helix till 5.8 med fokus på att göra den så lätt det bara gick för att kunna bäras direkt på goggles utan att påverka komforten. För att få ner vikten gick jag ifrån de konventionella valen av material och fick på så sett fram en Helix som bara vägde 9 gram.
Trotts det gav den klockren bild i 4 km ihop med clövern jag byggde.
Mao behöver man inte vara slav under dom bygghandledningar som finns på nätet. Så länge man följer vissa grundläggande detaljer går det att tumma på andra och ändå uppnå ett bra slutresultat.

[SteffeB]

En fråga pinduke: Har du skrivit texten i annat program och sedan klistrat in den i den här tråden? Den visas nämligen som svart text i tapatalk när all annan text är vit. (i mitt färgschema) Såg något om det på ett annat forum.

[PinDuke]

Korta inlägg brukar jag skriva direkt. Lite längre inlägg som det ovan är inklistrat från Word för att kunna köra en rättstavningskontroll, jag är nämligen duktigare på att bygga antenner än jag är på att stava.

[Flahultarn]

Fick tag i ett par meter skrotkabel idag, 4x3mm ledare. Här ska snickras...

[HaBo]

Har nu provat min helix.. Var kanon bild.. (flög inte så långt, kanske 600 m men den fungerade klockrent så långt)
Hade fpv säsongspremiär utomhus igår och flög med tricoptern. http://www.youtube.com/watch?v=RrmO7gNClZg Ingen jättespännade film men ändå :-) På denna filmen så använde jag båda klöver och helix via eagle eyes
diversity så vet inte riktigt vilken antenn som var i bruk under flygturen.
Tracker funktionen använder jag bara till skywalkern då jag flyger lite längre bort.. rapporterar tillbaks när detta är gjort.

Tack för bygghjälpen.

[PinDuke]

Kul att dina antenner blev lyckade HaBo!

Fick frågan om jag säljer antenner och det kan jag göra till den som vill.

Tanken med denna tråd är att i första hand inspirera till att försöka bygga egna antenner men känner man att man inte vill, kan, har tid osv så kan jag hjälpa till och göra antenner.
Jag gör dock bara antenner som jag har erfarenhet av att bygga och som jag kan testa och stå bakom.

Dessa är Cloverleaf, Skew planar wheel och Helix för 5.8ghz.

Jag gör inga andra typer av antenner t.ex: Windmill, Mushroom eller Crosshair och inga andra frekvenser eftersom jag bara kan testa och verifiera antenner på 5.8.

[Flahultarn]

Idag svävar jag på moln:triumphant: Gjorde ett fulltest med mina hemsnickrade CL/SPW. 2,3 km men längre kom jag inte med fri sikt. Så var bortre gränsen går är fortfarande ett frågetecken. Både Frsky och videon var klanderfri

Nu har jag så jag klarar mig! Ett tag i alla fall:lol:...

[PinDuke]

Bra jobbat!
Brukar inte använda CL/SPW bortom 1.5 km utan använder CL/Helix för avstånd längre än så.

[Flahultarn]

Bra jobbat!
Brukar inte använda CL/SPW bortom 1.5 km utan använder CL/Helix för avstånd längre än så.

Kommer nog inte jag heller göra, men ville testa hur bra/begränsad räckvidden blev och den blev klart godkänd. Helixen är på G ikväll men det är en sak jag inte fattar. "Wavetrapen" man löder in på första 1/4 delen av spiralen är det dess placering som avgör mycket av prestandan? Såg någonstans att den skulle lödas in 14,5 mm från spiralens ände (för 1280 MHz), e det riktigt?

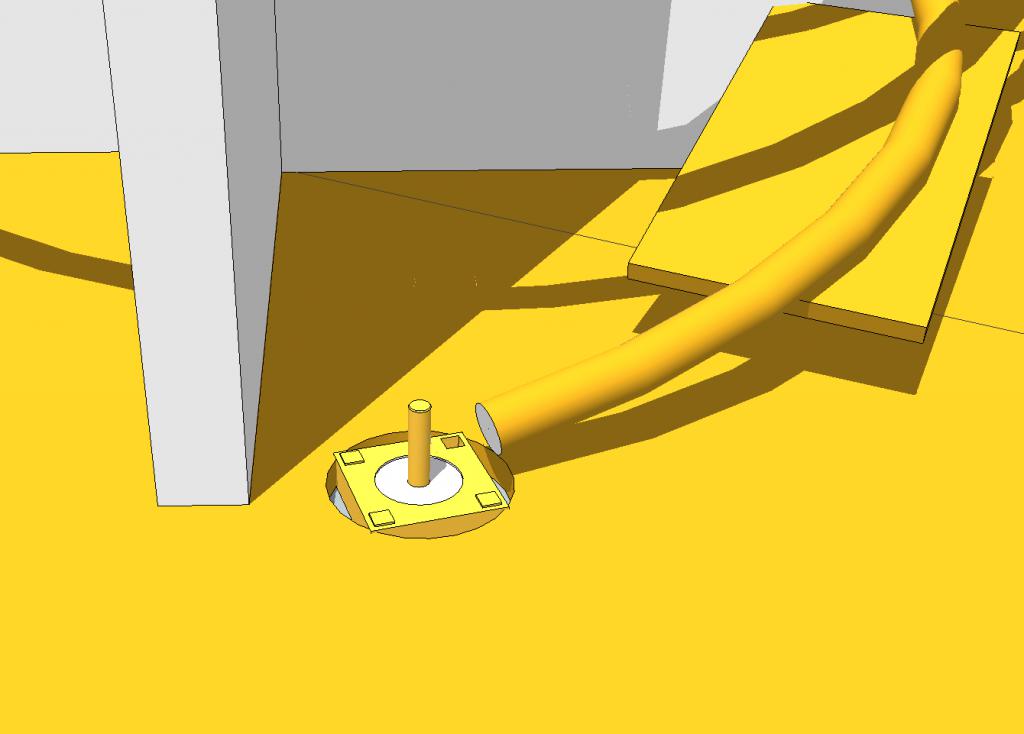

En sak till, jag hade tänkt göra ett hål i plattan, stort så en SMA går att sticka upp helt genom det och så löda fast höljet i plattan och spiralen till pinnen. Men såg sen att hålet ska vara så litet som möjligt, eller funkar min ursprungliga tanke?

[PinDuke]

I första hand är det storleken på wavetrapen som styr prestandan men placeringen har också betydelse för hur nära 50 ohm man kommer i matchningen.
Brukar gå på 1/4 delen av spiralen snarare än ett mm mått.

När det gäller hål i reflektorn nära feed pointen vet jag faktiskt inte hur det påverkar prestandan då jag inte provat eller läst om det.
I mitten av reflektorn brukar det vara vanligt med hål för att fäsat centrumstödet och det stör inte prestandan. Att göra ett hål vid matningen skulle dock kunna vara annorlunda.

[PinDuke]

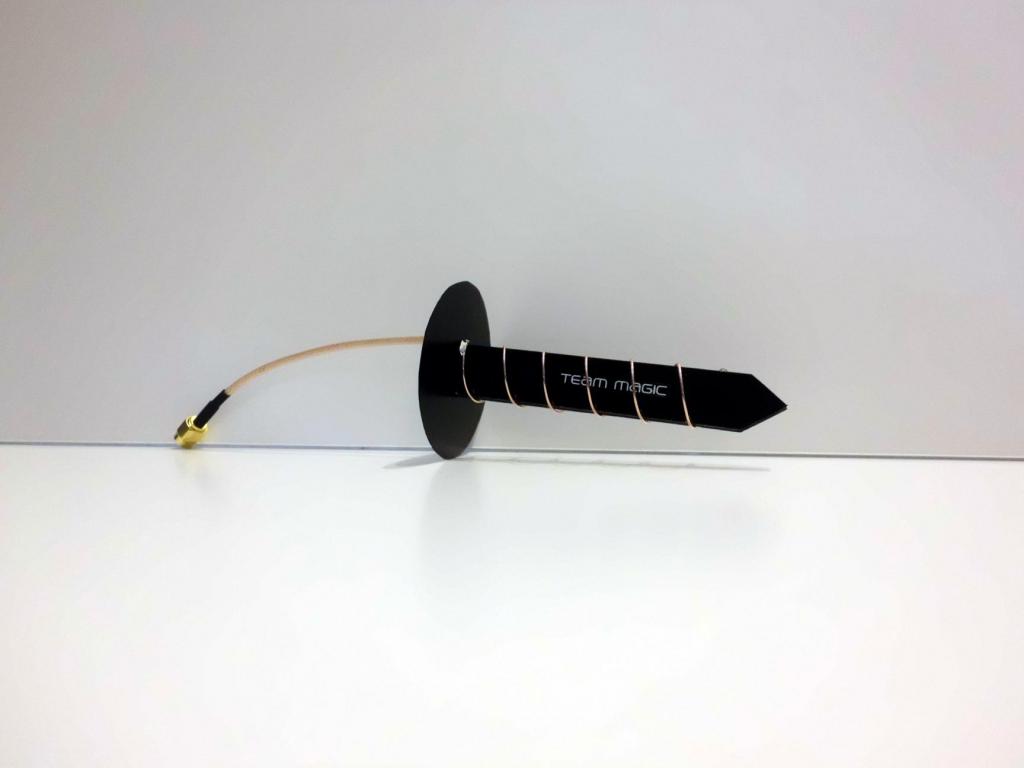

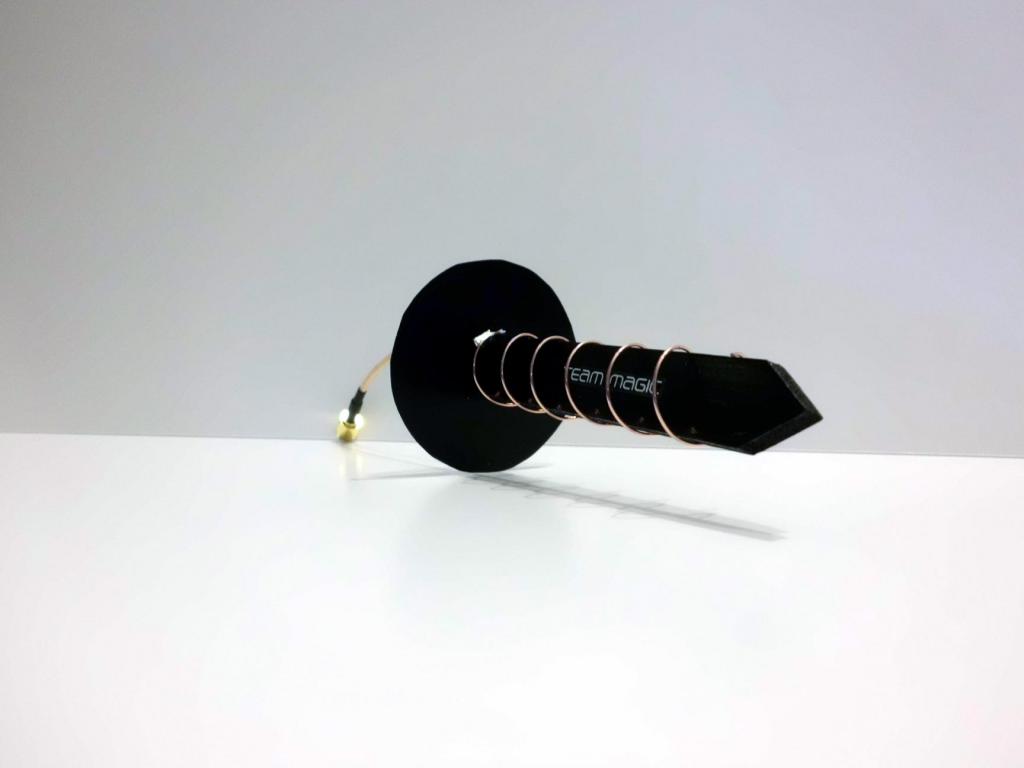

En Helix klar för leverans till norra Sverige.

[cyberpete]

Fin Helix

Skickat från min GT-I9300 via Tapatalk 2

[cyberpete]

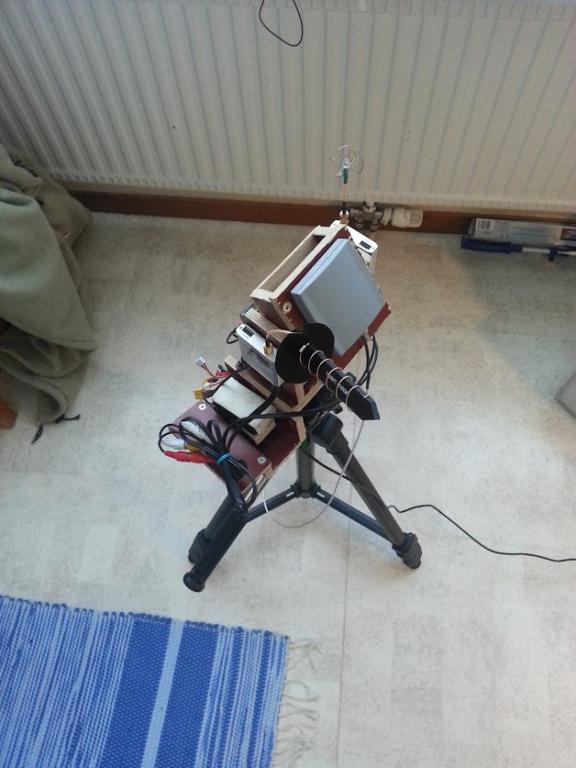

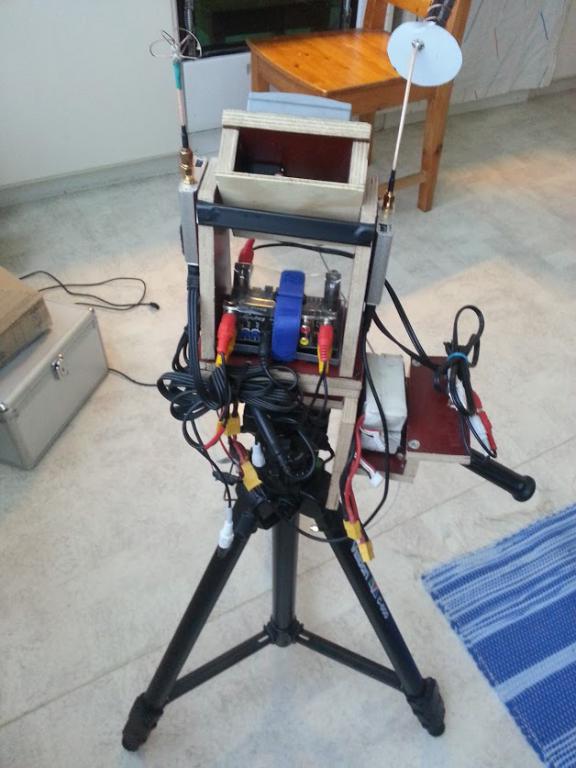

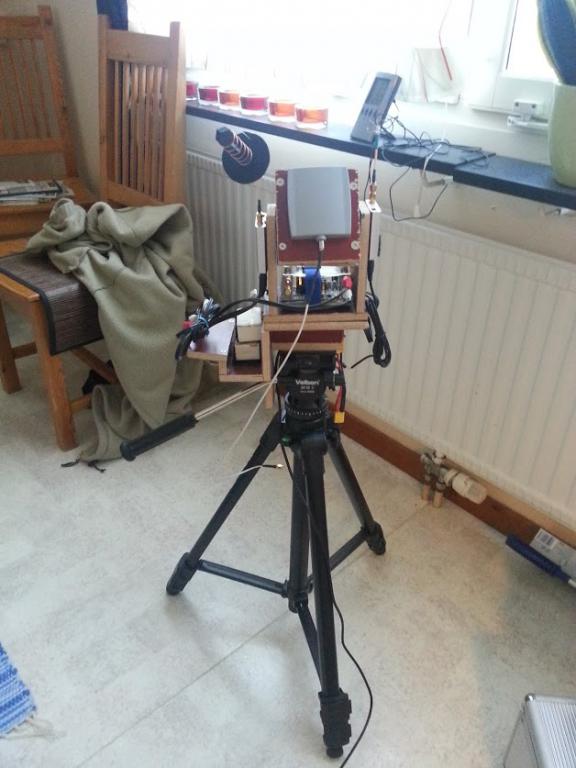

Nu är Helix antennen på markstationen. Ska monteras lite annorlunda snart.

[Timtimtim]

Tänkte göra en HELIX, vad behöver jag för material och var köper jag detta? har 0.8mm svetstråd hemmma som jag gjort klöver av.

[PinDuke]

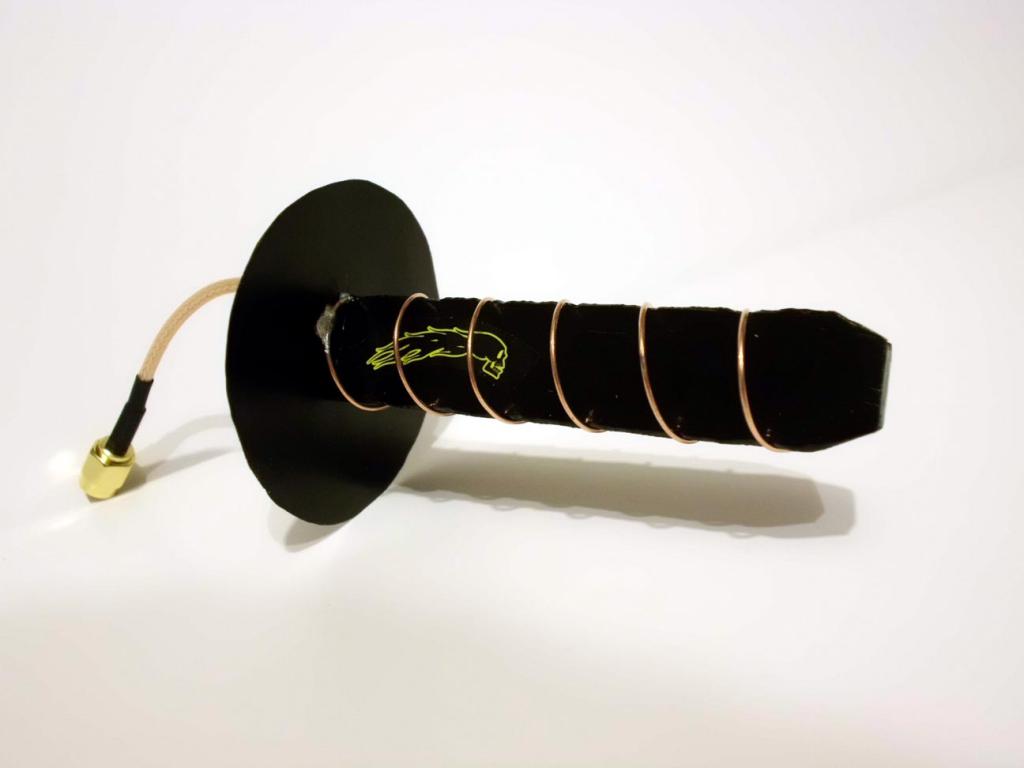

En helix som snart är på väg till Östergötland.
