Markstation MkII

[Boopidoo]

Bra kvalitetsprylar köper man inte på eBay. De kostar dessutom flis, har du lust att betala 200-300kr per kontakthalva så har elfa en hel del och det är snabb frakt.

På eBay handlar jag grejer som oftast duger men inte mer. Däremot så kanske jag bara betala en 1-5% av vad det annars skulle kosta så det är acceptabelt tycker jag. Förutom eBay så har rs-online en hel del av både dyra och relativt billiga kontakter.

Mina favoritkontakter just nu är XS9JK som är LEMO-liknande kontakter från Kina. De finns att hitta på eBay men jag köpte en masse från taobao (kinesiskt alternativ till eBay) via mistertaobao. För ca $40 kunde jag köpa 20st kompletta kontakter (dvs 40st kontakthalvor). Ungefär vad en kontakthalva kan kosta för en LEMO-kontakt. Givetvis är då kvaliteten otroligt mycket lägre men för mina tillämpningar så duger de gott.

Vad gäller de länkade kontakterna så är den ena 5st och den andra 10st men bägge är inge bra enligt mig då de inte är låsbara.

USB-A är enbart för laddning av ex gopro och lawmate DVR. USB-B är för att enkelt justera firmware för Arduino.

Lådans ram kommer att vara fräst aluminium. Jag kommer att börja rita upp den i CAD snart. Hittills har jag dock modellerat lådans skal.

[Timtimtim]

Du har ingen prototyp än att visa? Anledningen att jag kollade på dem är ju att fatsharkbrillorna har ju dem som standard finns det några låsbara tror du? Ellet är det bara XS9JK som går att låsa? Hur tänkte du lösa det med låsning av RCA? Eller ska du använda xs9jk till videosignalen också?

[Boopidoo]

Det finns massor av låsbara kontakter i olika utförande. Min favorit är antingen sk bajonett-, skruv- eller "latch"-låsning.

Jag kommer att vanliga RCA, dvs ej låsbara men till mina brillor samt videomottagare kommer jag att ha både XS9JK samt RCA som alternativ.

[Boopidoo]

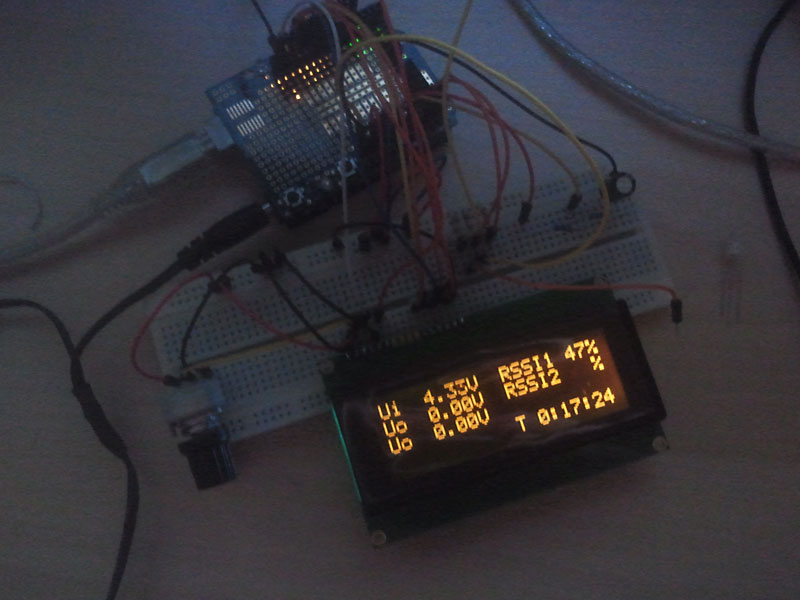

Nu har jag kommit en bra bit avseende arduino och följande funktioner fungerar:

• Spänningsövervakning av batteri, reglerad 12V och reglerad 5V
• Larm (ljud och ljus) om spänningen understiger 3.3V/cell för 2S och 3S
• Övervakning av signalstyrka från två videomottagare
• Timerfunktion med återställningsknapp

[Timtimtim]

Ser ut som du fått ordning på det fint! vad använder du för kablar? Har AWG 16 samt 24 hemma, räcker storlekarna för användning i lådan måntro för koppling av videoutrustning samt till alla switchar?

[Boopidoo]

Det beror påvad jag använder kablarna till och vilken strömstyrka som gäller. 24AWG kan du nog använda till det mesta. Inte direkt ngt hifi-projekt där galenpannor lägger tusenlappar på någon meter kabel.

[Timtimtim]

Klart man lägger tusenlappar på kabel, allt för hobbyn hehe! nej men skämt åsido tänkte även på att en säkring kunde vara fint att ha i, hur räknar man ut vad man behöver för en? sen tänkte jag använda någon typ av träskiva i låda, har tunn plywood hemma, duger detta eller ska man investera i något annat?

[Boopidoo]

Tja det beror väl på, jag har alltid byggt panelerna i aluminium, det finns plåtar på Bauhaus.

[Timtimtim]

Är det inte krångligare att arbeta med aluminium?

[Boopidoo]

Kartong är enklare än plywood, men jag vill inte ha en markstation i kartong.

Visst, det kan vara lite knepigt utan en fräs även om jag hittills har klarat mig utan. Men till den här hade jag tänkt använda en grym fräs som en kompis bygger ihop.

[Timtimtim]

Jag använder mig nog av någon träskiva eller plast, har ingen fräs och heller ingen som jag kan låna av. när beräknar du ha en färdig låda?

[Boopidoo]

Jag kanske bygger någon extra men delarna är ju inte gratis så i sådana fall kommer den att kosta lite.

Aluminium (t=2-3mm) är helt klart möjligt att bearbeta med sticksåg, borr och fil/rasp även om det tar lite tid.

Tiden beror på när polaren får sin fräs färdig... ja sen måste jag ju rita upp allt i CAD också...

[Timtimtim]

Okej fint! Jag tänkte åka och handla en väska imorgon och funderar på mellanstorleken, dock hittar jag ingen uppgift för hur djup väskan är i locket, har du några siffor för detta?

[Boopidoo]

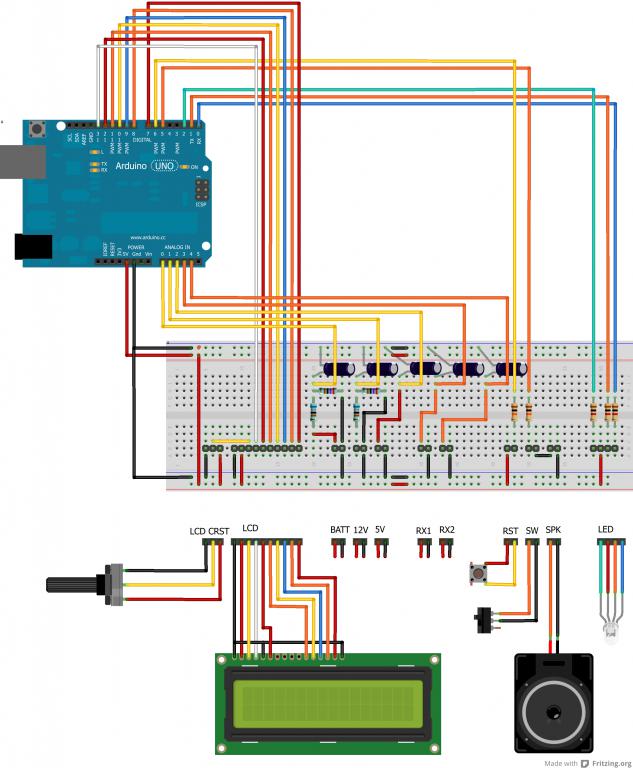

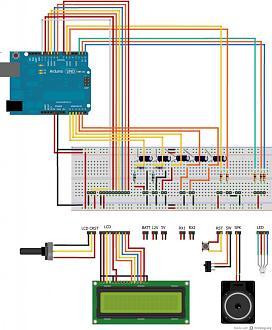

Så där ja, nu har jag designat alla kopplingar mha Fritzing. Planen är att bygga en sk shield som monteras på min Arduino UNO R3. På shielden ska det sitta anslutningar för allt som ska kopplas in och ha ett externt gränssnitt, det blir enklare med installationen då.

Om det är någon som har bättre koll på detta så får ni gärna hojta till om det verkar som om jag har gjort någon riktig tabbe?

Exempelvis RSSI från videomottagarna tar jag både signal (0-5V) och jord. Men strömförsörjningen till videomottagarna är också ansluten till Arduinon med både plus och jord. Finns det någon risk för sk ground loop?

[Boopidoo]

Jag har börjat att försöka placera ut komponenterna för att göra en egen PCB eller shield till arduinon men det är rätt så klurigt att få dit alla komponenterna... någon som är bra på detta och har lust att hjälpa till?

Jag har gjort två försök men det blir inte så bra... alltid en massa anslutningar som inte går att koppla. Hade tänkt att försöka lösa det på ett kort som bara etsas på en sida. Om någon känner att de har tid så skicka mig ett PM så kan jag mejla Fritzing-filerna.
