Dantibergs Miniquads

[Daniel Berg]

Eftersom jag själv gillar byggtrådar med bilder så kommer jag här lägga upp mitt bygge så ni kan läsa, dela synpunkter och se vad man inte ska göra

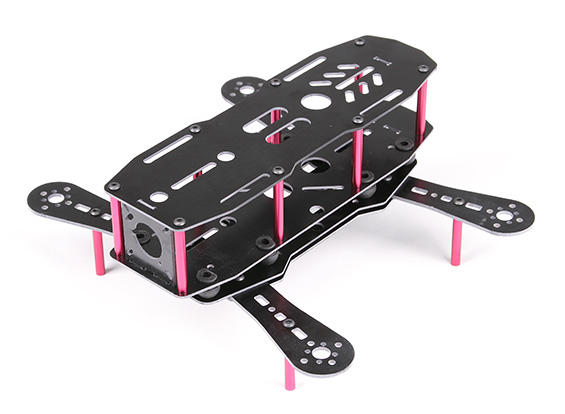

Ramen är just nu en lite ram från HK

4st 20A blue serie ESC
Naze32 kort
och lite annat smått å gott

[Daniel Berg]

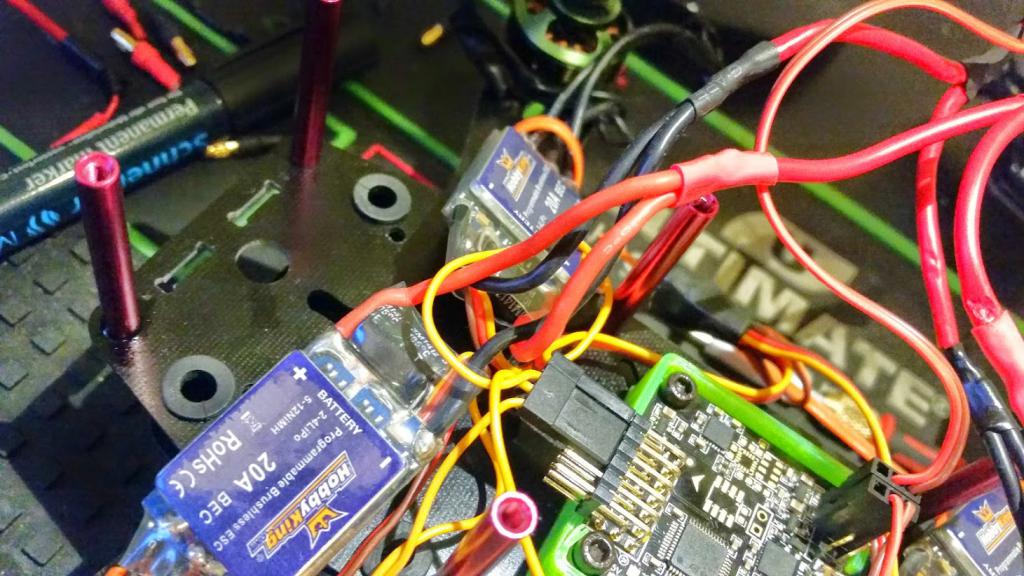

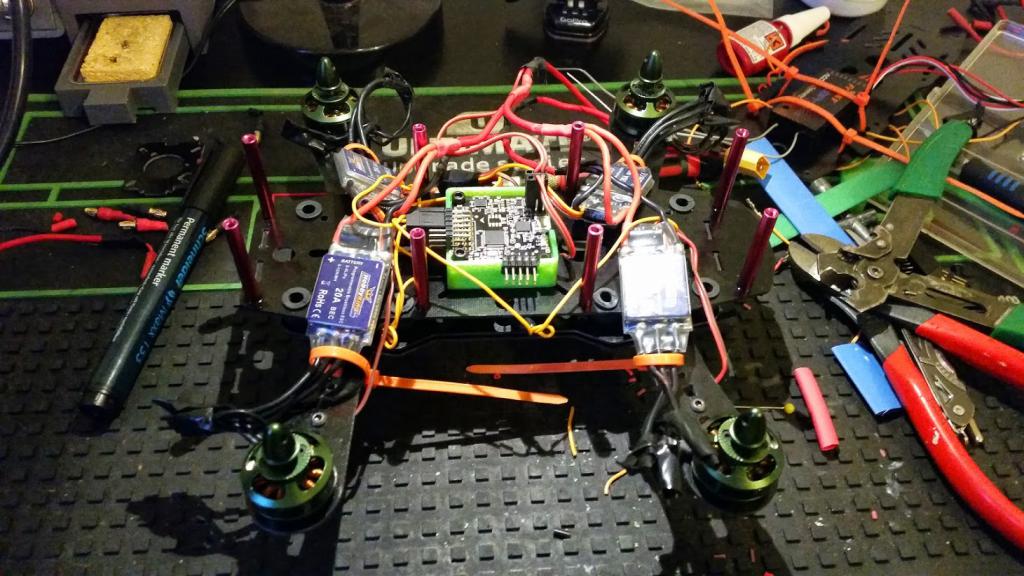

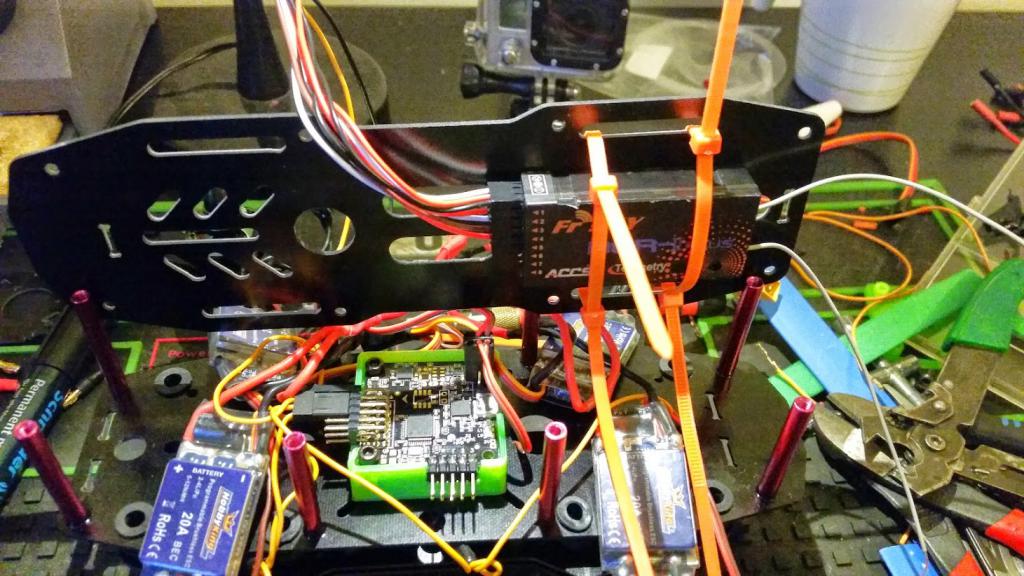

här kommer lite bilder på bygget.
Allt som är tejpat eller sitter med stora "stripes" är tillfälligt allt som slutmonteras får krympslangar snyggare dragningar m.m

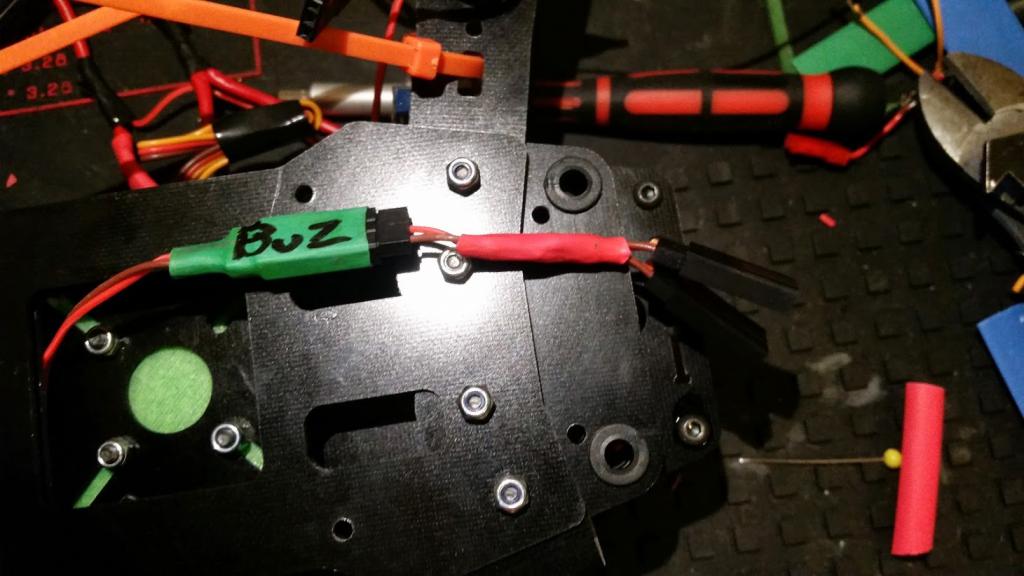

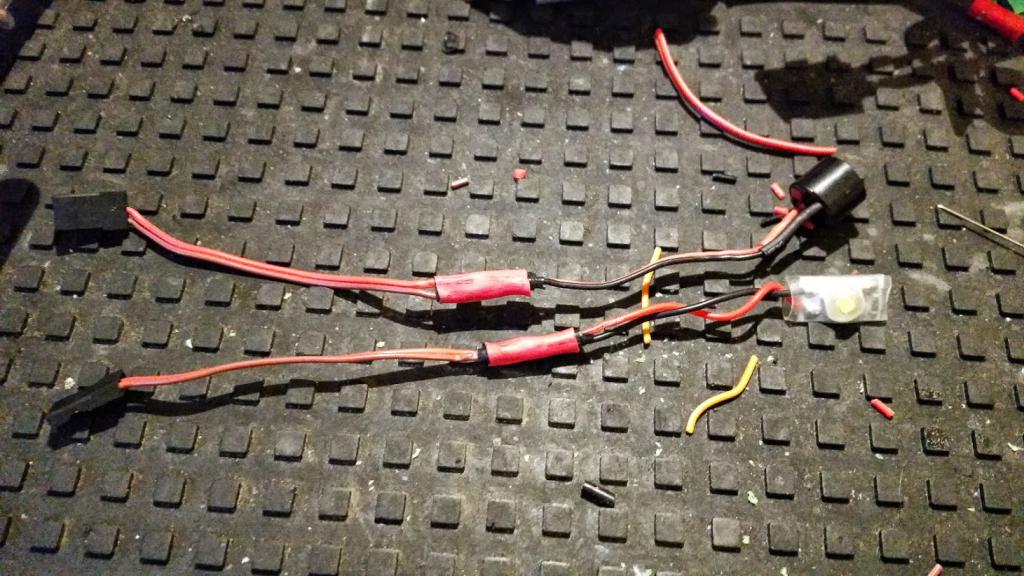

Jag gjorde en led och en buzzer som ska sitta under quaden sen, sitter redan en färdig kontakt under för buzzer.

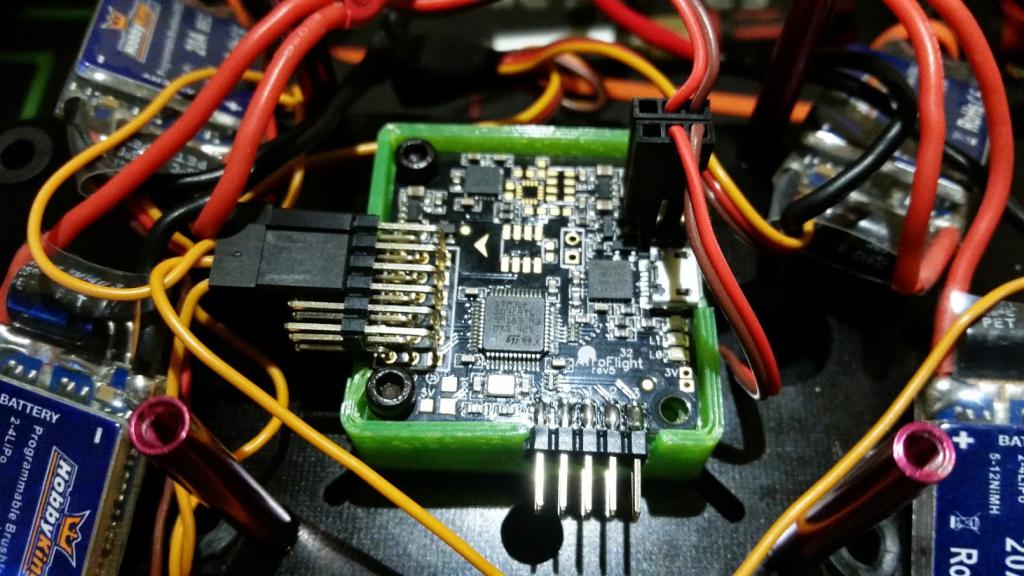

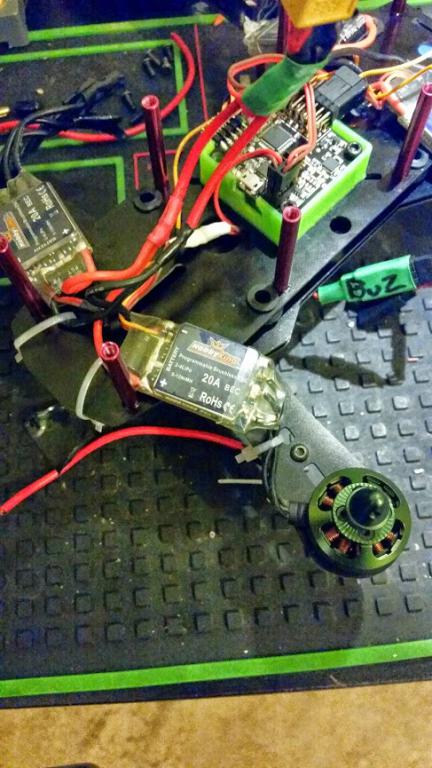

Ser lite smårörigt ut men jag håller på att passa in allt, den gröna lådan som naze32 sitter i är printad med 3d skrivaren.

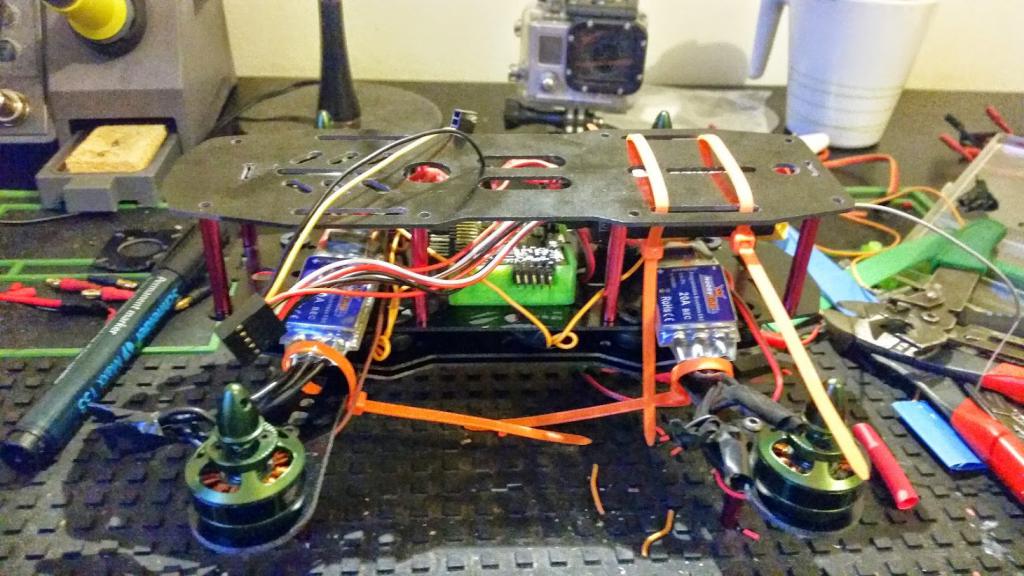

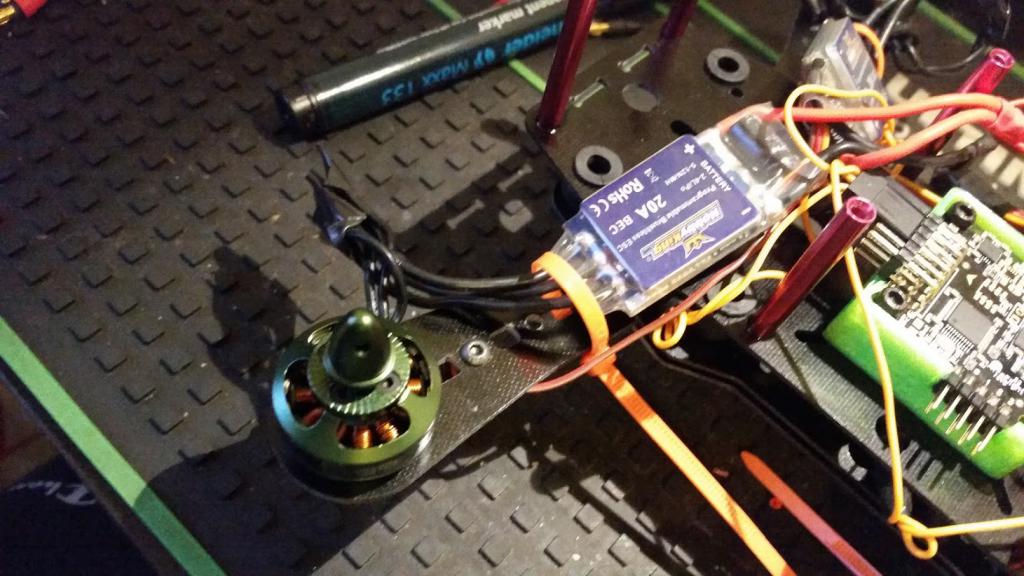

Armarna är temporärt lödda, efter kontrollerat rotation och esc fått sin slutliga plats kapas och snyggas kablarna till.

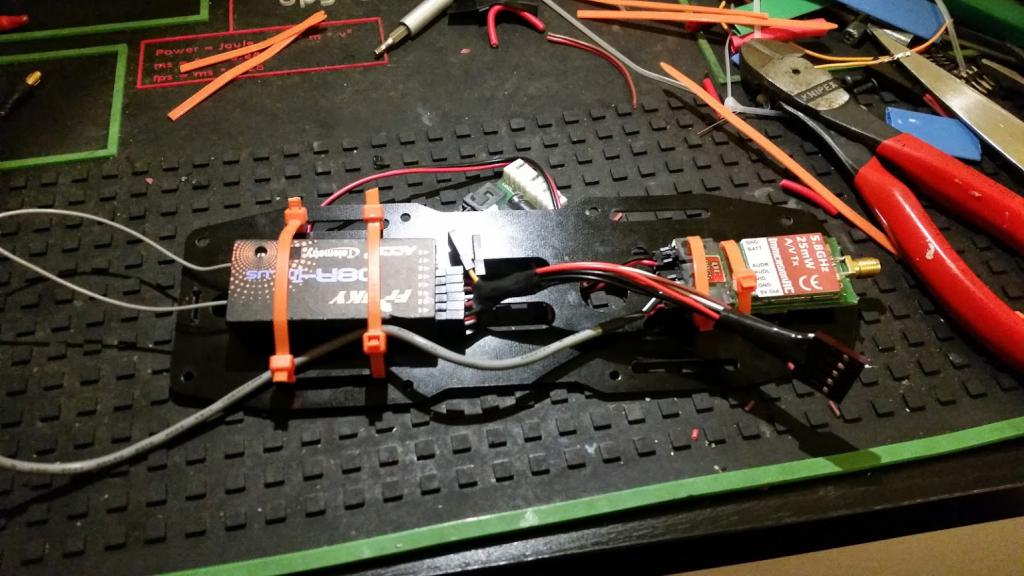

Mottagaren sitter i topp-plattan och har gått om utrymme där fram

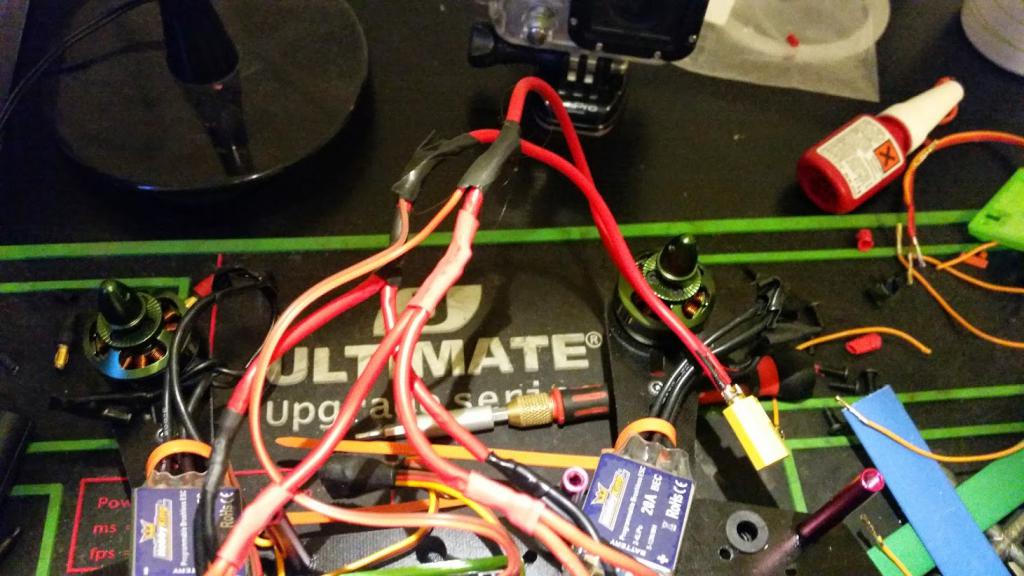

Lite dragningar av kablar, jag kommer korta ner sladdarna sen när jag vet vart batteriet exakt ska sitta. de små sladdarna som sitter på de grövre är till volt-sensorn på kortet(med kontakt för enkel borttagning)

[okelelle]

Kul. Gillar byggtrådar!

[Henke80]

Roligt o snyggt danne.
känner jag dig så blir detta inte den enda??

Mvh Henrik

[Daniel Berg]

hehe nä. har redan kollat ut nästa ram

[Daniel Berg]

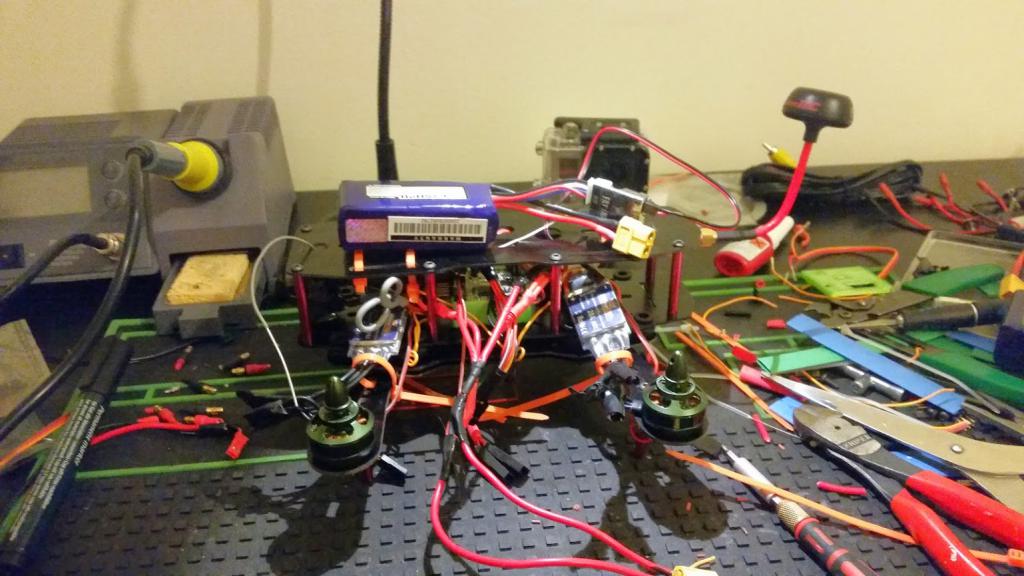

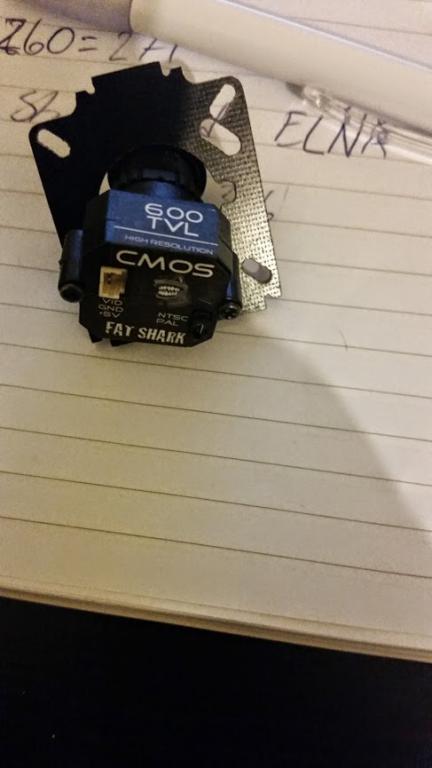

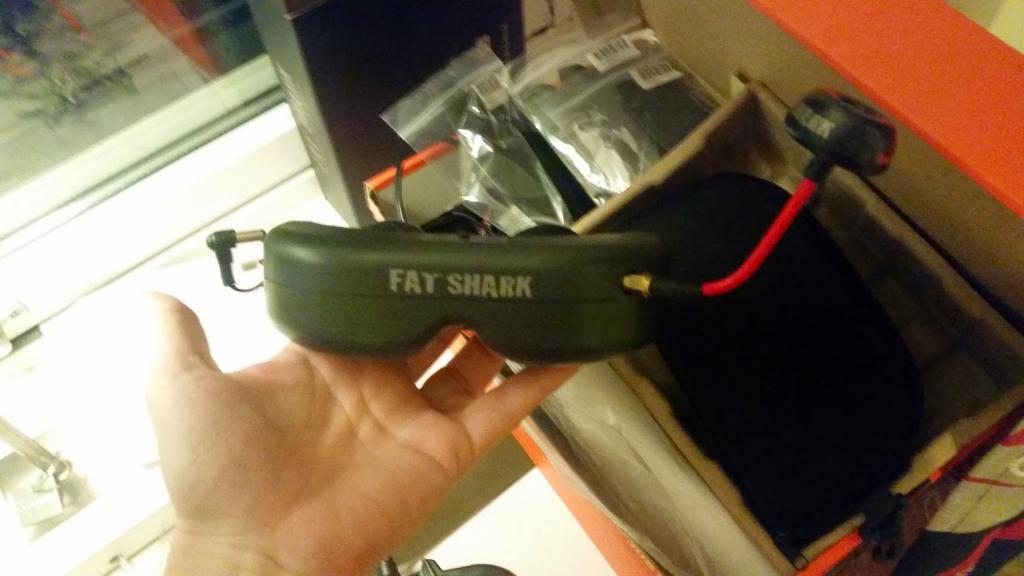

lite nya prylar och mer kabeldragningar

[eAk]

om du vill spara 700kr när du krachar rekomenderar jag att du monterar din video sändare inuti ramen och en vinklad kabel med ett borrat hål för antennen.
Dessutom har antennen en tendens att hammna i propellrarna när den går att vrida runt där bak som du har det nu.

lite nya prylar och mer kabeldragningar

[ATTACH=CONFIG]49703[/ATTACH][ATTACH=CONFIG]49704[/ATTACH][ATTACH=CONFIG]49705[/ATTACH][ATTACH=CONFIG]49706[/ATTACH]

[Daniel Berg]

as bra synpunkter tackar

[Daniel Berg]

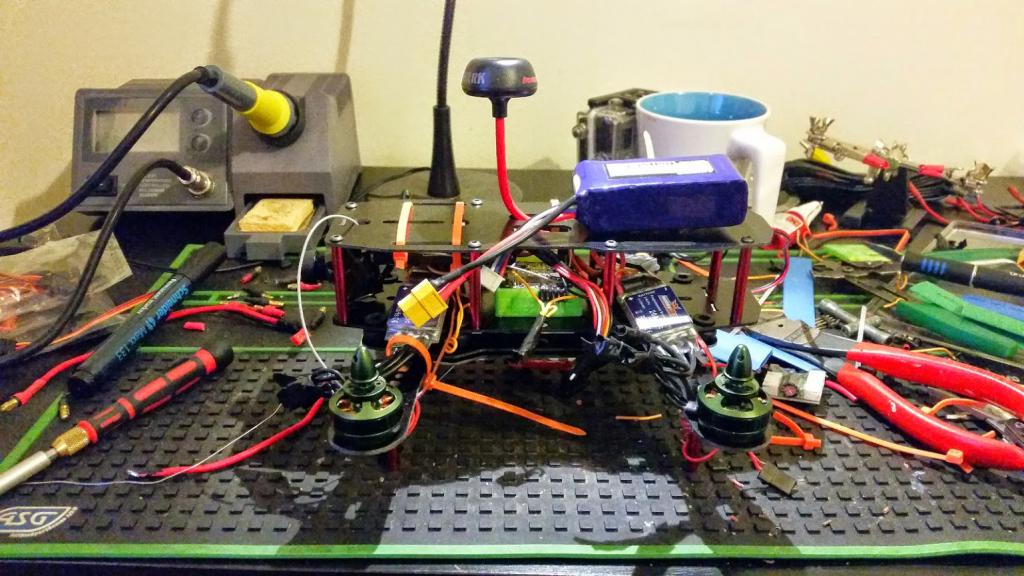

nu har jag vänt på fpv sändaren, antennen går nu upp i mitten av kroppen och blir mer skyddad. ska inom kort skaffa en kort förlängning till antennen som får ta smällen vid eventuell crash.



håller som vanligt på att korta ner och snygga upp kabeldragningar.

[eAk]

tumme upp

[Daniel Berg]

tackar eAK för bra tips, sånt uppskattas
Något mer man bör tänka på med dessa miniquads?
Min stora hexacopter har ju oceaner av utrymme

[eAk]

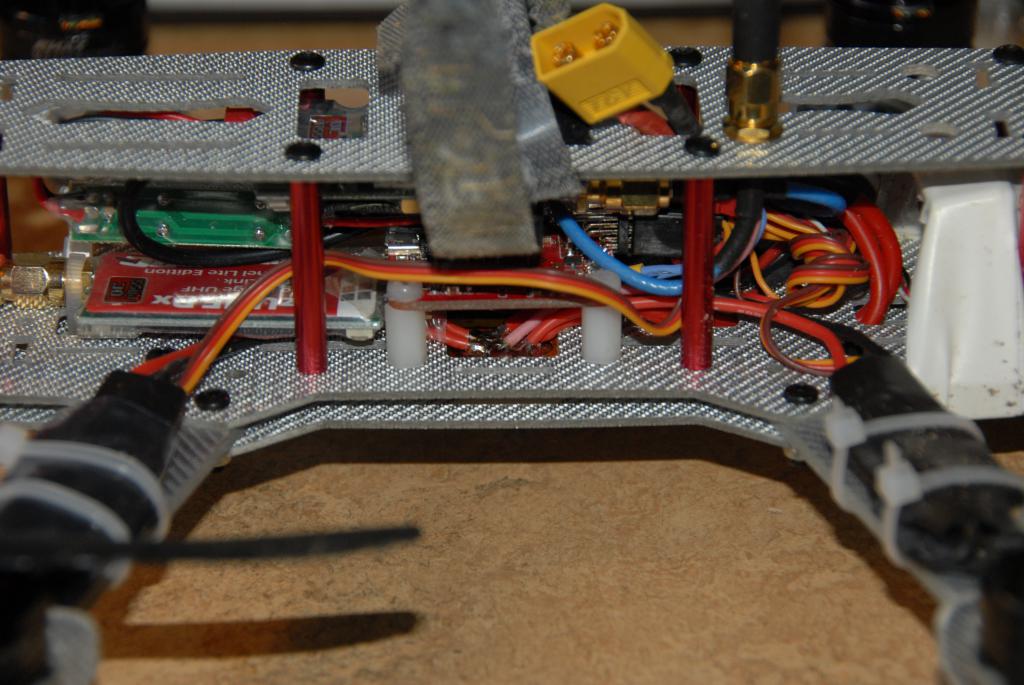

montera buntband eller liknande istället för alu distans land ställen. Dom går av första dåliga landningen ändå.

[Daniel Berg]

hur tänker du att jag ska montera de buntbanden?

[simonarvestrand]

tror jag hade omkring 50+ flighter innan mitt första alu landningställ ramlade av.

[lassebetong]

Ser att du "skarvat" alla kablar direkt till batteriet.
Monterar själv alltid en "lödplatta" där jag löder alla fartreglage, ledstrips, LC filter och skarvkabel till accen.
Tycker det är lättare att få lite ordning på kablar samt enklare att komplettera med kabel senare om man vill.
