En Cub till - nu skala 1/3.5

[Slingtail]

Mycket finurligt gjort!
Peder

[kjni]

Snyggt! Posta gärna någon detaljbild om du har tid?
Skall ev ha något liknande på ett kommande projekt?
Vad kommer du att använda som fjädring?

// Mats W

Mats,
jag har detaljbilder på ett liknande ställ som jag byggde till en 33% Cub för tio år sedan. Dom finns på den här länken: #43

MVH
Kjell

[OlleGE]

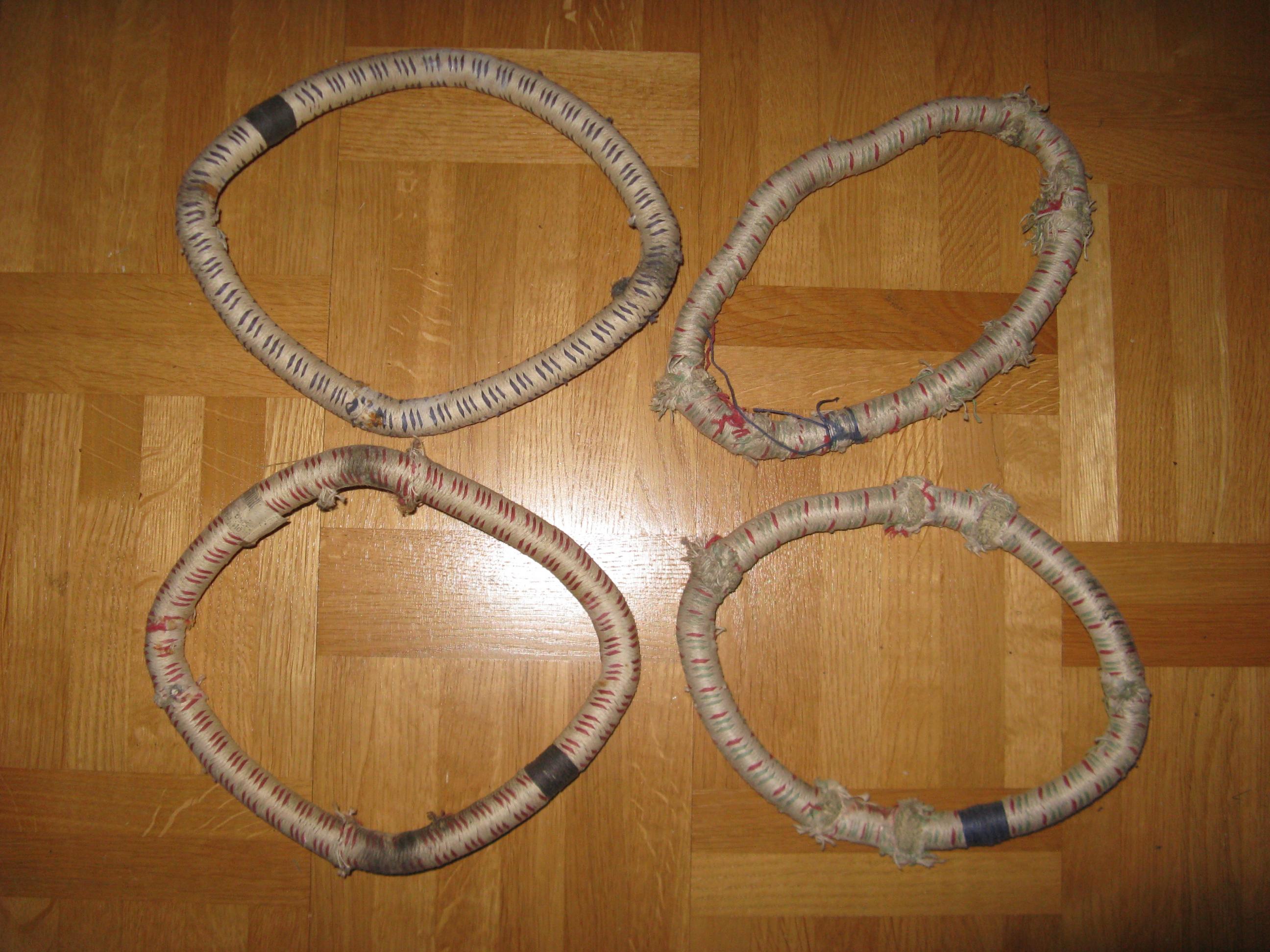

En bild med kasserade 'gummisnoddar' av den typ som används på fullskala.

[kjni]

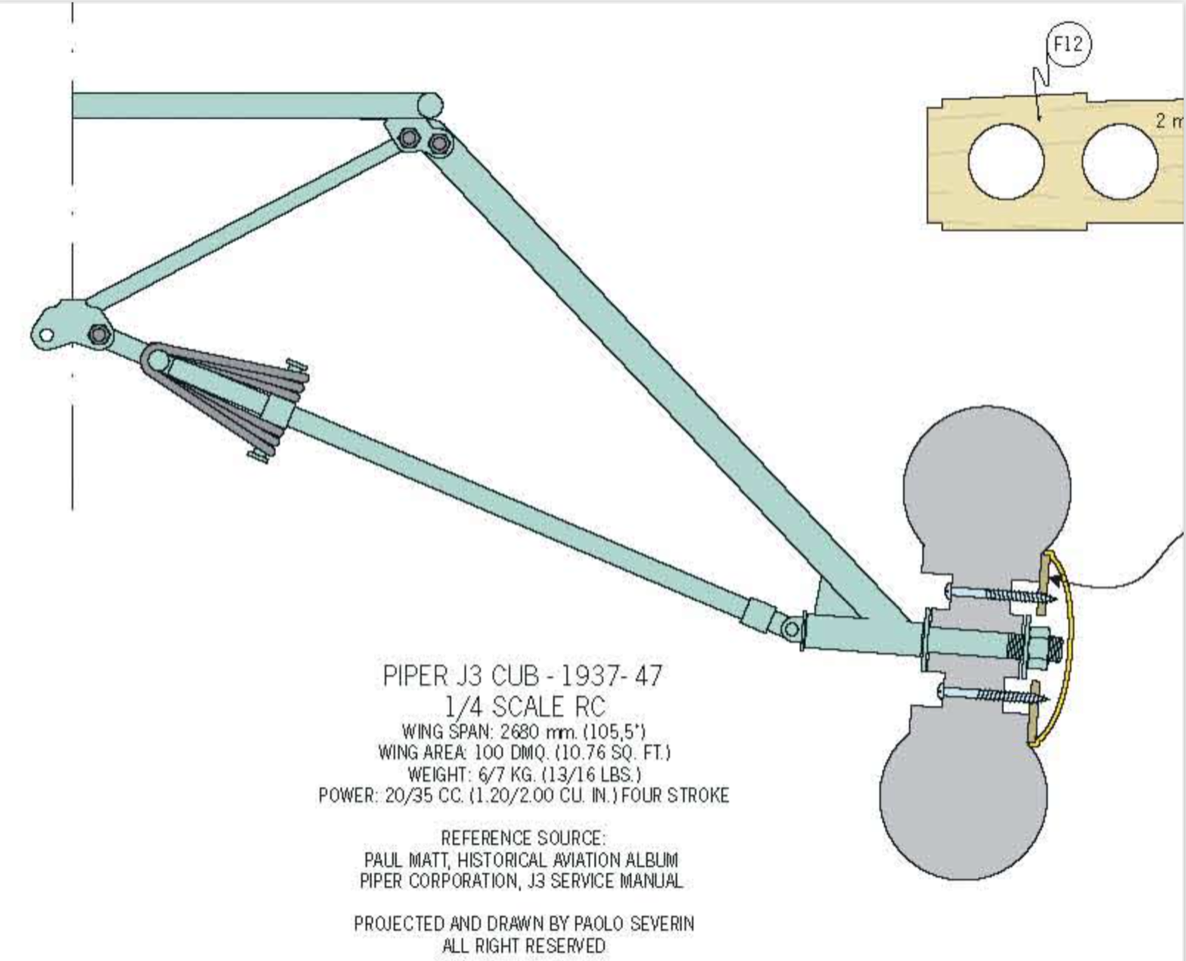

Olle, ganska grova "gummisnoddar"! Här kommer dels ett utdrag ur ritningen och några länkar till ritning och manual på Paolo Severins sajt. Ritningarna är i skala 1/4 och mitt bygge 1/3.5 så jag har förstorat till 117%.

https://www.paoloseverin.it/index.html
J3Wing.pdf
J3Fuselage.pdf
J3MANUAL_Eng.pdf



MVH
Kjell

[Flygsmurfen]

Tackar för det.

// Mats W

[kjni]

Kvällens uppdatering: Gångjärnen på höjdrodret på plats. Ganska pilligt jobb, delarna är 3 mm i ytterdiameter och 10 mm långa. och behöver linjeras innan lödning. Om man tar en pianotråd som axel flyter lodet in och allt blir en enhet...valde istället svetstråd för aluminium och då löds den inte fast. Bekymret då är att aluminiumtråden har lägre smältpunkt än silverlodet...HUr som helst - delarna kom på plats. Sporrhjulet också monterat.

Det lutar åt att TP kommer att hamna bra utan extra last fram eller bak.





MVH
Kjell

[kjni]

Nedre dörrhalvan....funderar på hur jag skall lösa låsmekanismen.



MVH
Kjell

[turbin]

Magneter är väl inte tillräckligt klurigt för dig.:stupido2:
Mvh
Matti

[kjni]

Hej Matti,
Bra tips men varför göra det enkelt...? Så här blev det.





MVH
Kjell

[Syr]

Ja du KJELL löser alla problem så galant.Vilket fint bygge.

[kjni]

Tack Lennart!

Jobbar på och nu är roderhorn på plats i sidoroder och höjdroder. Tvättat och putsat bort flussmedel och sprayat på ett lager primer. Kanske inte behövs men jag har en känsla av att klädseln fäster bättre då. Använder "gammal" Solartex som jag hade på lager sedan tidigare. Solartex är verkligen lättjobbat, även på metallstrukturen. Använder ett klädseljärn med 220°C.









MVH
Kjell

[Flygsmurfen]

Lägger du bara klädseln runt röret ett ½ varv och renskär sedan?
Blir ju inte mycket yta att fästa i ?

// Mats W

[kjni]

Mats, jag gör enligt skissen. Börjar med undersidan och klär runt röret så långt det går att komma åt. Klär sedan översidan och låter den gå omlott ungefär 5-10 mm. Solartex har ett bra klister och jag har en större Cub gjord på samma sätt för ca 10 år sedan och ingen skarv har släppt.



MVH
Kjell

[Flygsmurfen]

Tack för utförlig beskrivning (som vanligt).
Har alltid undrat hur 17 man får fast klädseln på dessa rörkonstruktioner?
följer med stort intresse :-)

// Mats W

[kjni]

Det är nu ett tag sedan jag uppdaterat tråden. Det betyder dock inte att bygget stått stilla utan mest att det nått en fas när det är mycket småpyssel som tar tid men inte syns så tydligt men som behöver göras i rimlig ordning för att underlätta längre fram. Servoplatta inpassad med servon för höjd och sida. Stötstång för höjd och vajrar för sida på plats för att se var de kommer ut på bakkroppen respektive ryms inuti fenan.

Har också börjat med ramar för fönster och toppen mellan vingarna. Det är många delar som behöver passa rörkonstruktionen och varandra. Bakkroppen har också fått handtag för "manövrering på marken". Kroppens skelett har fått en omgång primer och motorspantet är nu svart och bränsletåligt. Båda vinghalvorna är på gång....









2


















MVH
Kjell
