DH 98 Mosqito 72" Tony Nijhuis

[Lars 41an]

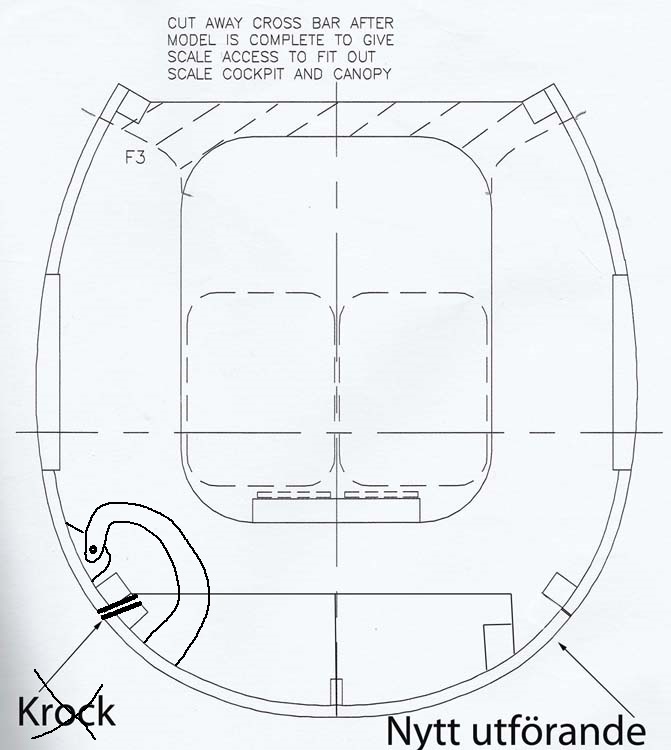

Bra skiss där Lars, men alla gångjärnen måste ju gå fritt vid kroppskanten. Sedan behöver dom ju inte gå hela vägen ut till luckans kant heller. Tog mej friheten att ändra lite överdrivet i din skiss.
/A

Tack Anders, snyggt ändrat!
I en riktig projektion framifrån hade gångjärnen dolt varandra, Därför gjorde jag en bild med konstruktionen sedd från en punkt längs gångjärnslinjen någonstans framför luckan.

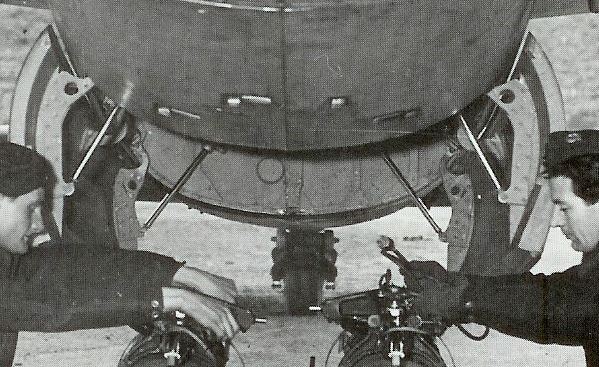

En zoomning av bilden från sid.1 i Mosquito-boken visar att "gångjärnens" rörliga delar är spantbågar som har en U-formad del vid upphängningspunkterna. Spantbågarna har också öron för dragstängerna som kan stänga luckorna. Denna bild är sedd från en punkt nedanför gångjärnslinjerna och sidledes i mitten av flygkroppen.

Jag förstår Ulfs mätresultat som att den mellersta upphängningspunkten måste sitta 5 mm längre in i kroppen (sidledes) än de andra två. Börja med att göra en c:a 25 mm bred provbit som passar längs kroppskanten och som simulerar den del av luckan där gångjärnen skall sitta. (Du har ju gott om lister:icon_wink Fäst det främre och bakre gångjärnets fasta del nära kroppskanten. Fäst gångjärnens rörliga delar i provbiten där dessa gångjärnsdelar hamnar med stängd lucka. Vik ut provbiten som när luckan öppnas och jämför med det gamla fotot ovan. Nu kommer du åt att bestämma var den mellersta upphängningspunkten skall placeras. Sätt en rak och hård pinne(list eller rör) mellan de främre och bakre upphängningspunkterna. Leden i det mellersta gångjärnet skall sitta där pinnen korsar spantet vid "5 mm" i ditt foto. Fäst nu det mellersta gångjärnet, i detta spant och i luckan, så att leden hamnar i gångjärnslinjen. Nu skall det gå att stänga provbiten utan att det spänner i något av de tre gångjärnen.

Du hade förstås fäst gångjärnen provisoriskt med dubbelhäftande tejp eller CA-duttar så att du kan återanvända gångjärnen på den riktiga luckan. Alternativt hade du gjort gångjärnen också i form av provbitar. Jag tycker det ser lockande ut att göra som i förebilden där gångjärnets rörliga del är integrerad med luckans spantbåge.


Beklagar sent svar men det är så mycket "annat" som måste göras i december...
Lars

[hjalleo]

Det blev ju superbra med landställen. :applouse:

Jag ser fram emot att se den irl.

Mvh Olov

[Zazzu]

luckproblem

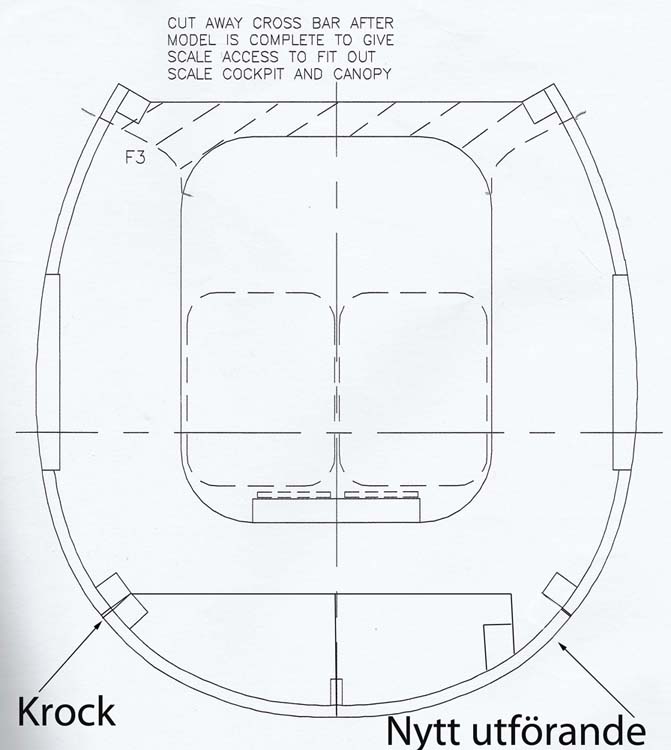

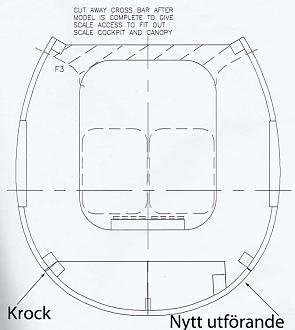

Jag har stött på ett litet problem vid konstruerande av gångjärn. Det blir väldigt komplicerat att göra gångjärn när dörrarna ser ut som de gör i kanterna. De vill ju krocka med kanten när man öppnar så jag har flyttat kantlisten så det blir bättre frigång.

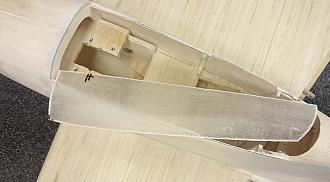

Ock så här ser det ut IRL.

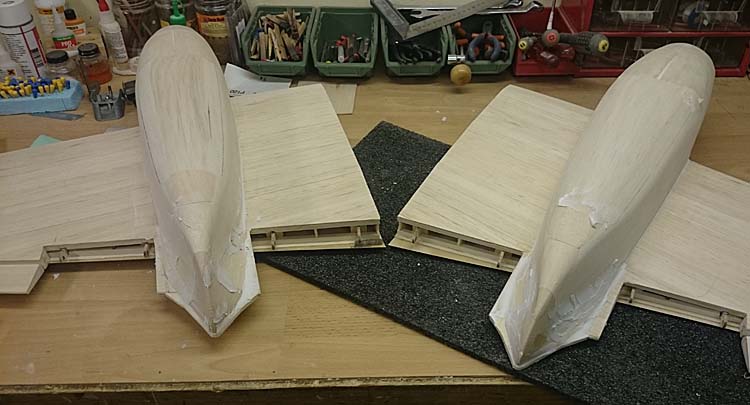

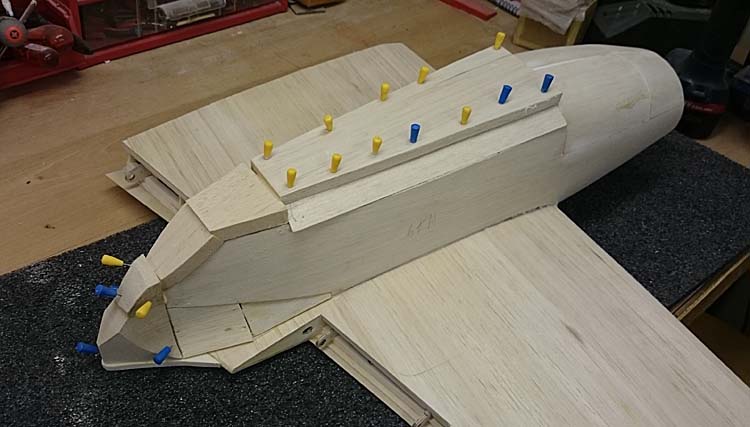

Men det finns något positivt, och det är att jag är träfärdig med modellen. Det sista var att göra botten på nacellen som innehåller landstället och dess luckor. Många tjocka balsaflak och stora bitar som sedan skall göras till en rund och fin form.

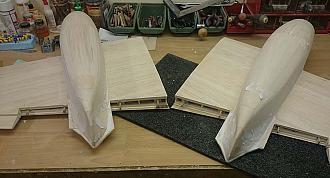

Med hjälp av en slipmaskin och lite tålamod så ser det ut så här.

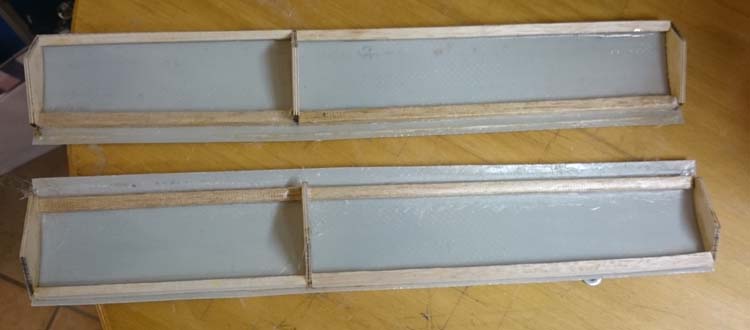

Nu har jag lagt på glasfiber då jag skall göra luckorna till landstället i glasfiber istället för balsa.




/Ulf

[Fyhren]

Hej

Ett knep är att ha lösa sprintar i gångjärnen och så byter man dessa i början mot en lång pianotråd som går genom alla tre gångjärnen. På så vis kommer de alla i linje. Sen när man har limmat allt så drar man ut pianotråden och ersätter denna med en sprint i varje gångjärn.

Hej
PF

[andWho]

Var det så stor "krock" att det blev ett problem? Hade det inte räckt att bara snedda av kanten lite?
Det funkar säkert att flytta listen också, lite svagare kant bara.
/A

[Zazzu]

Var det så stor "krock" att det blev ett problem? Hade det inte räckt att bara snedda av kanten lite?
Det funkar säkert att flytta listen också, lite svagare kant bara.
/A

Ja det blev ett problem. Men jag har lagt på ett lager glasfiberväv och epoxi och luckan är gjord i glasfiber så det kommer att hålla. Det går inte att snedda kanten på kroppen för då blir det en glipa.


/Ulf

[Lars 41an]

Hej

Ett knep är att ha lösa sprintar i gångjärnen och så byter man dessa i början mot en lång pianotråd som går genom alla tre gångjärnen. På så vis kommer de alla i linje. Sen när man har limmat allt så drar man ut pianotråden och ersätter denna med en sprint i varje gångjärn.

Hej
PF

Genialt i sin enkelhet och beskrivet på bara tre rader!:applouse:

Hej!
Lars

[mogge]

Klockrent,Fyhren!
Hälsa Pierre.

[Zazzu]

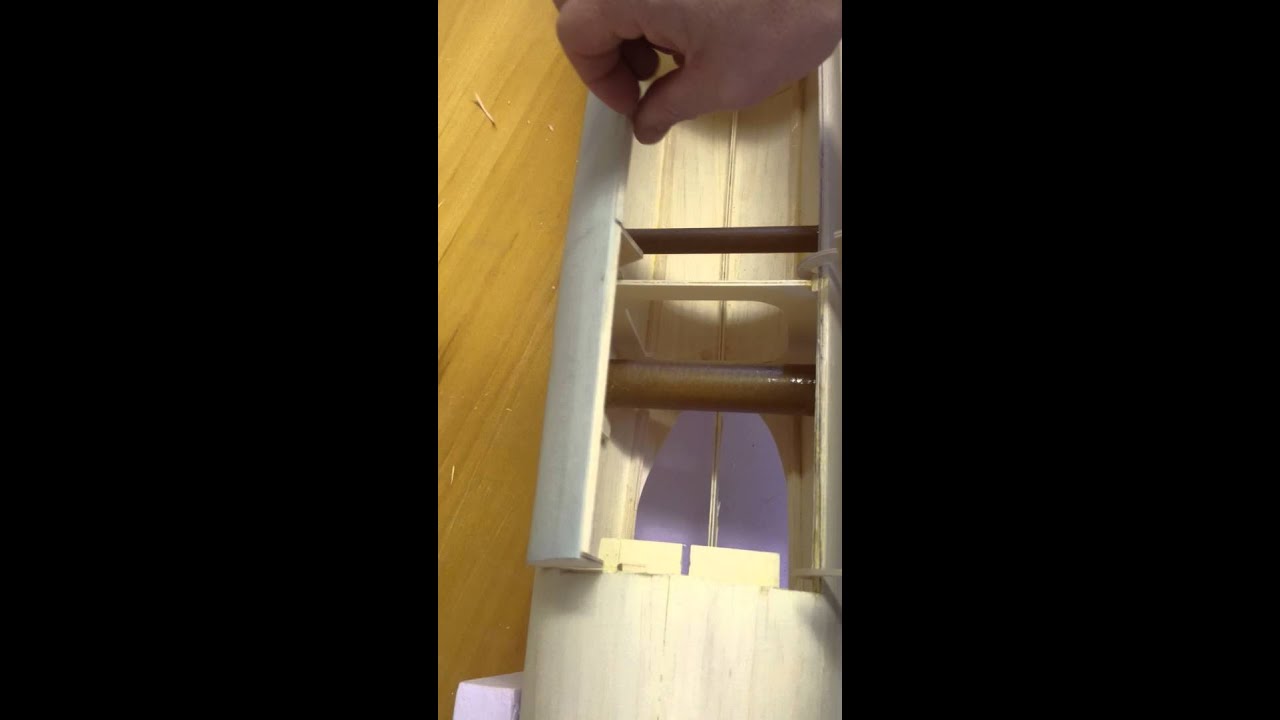

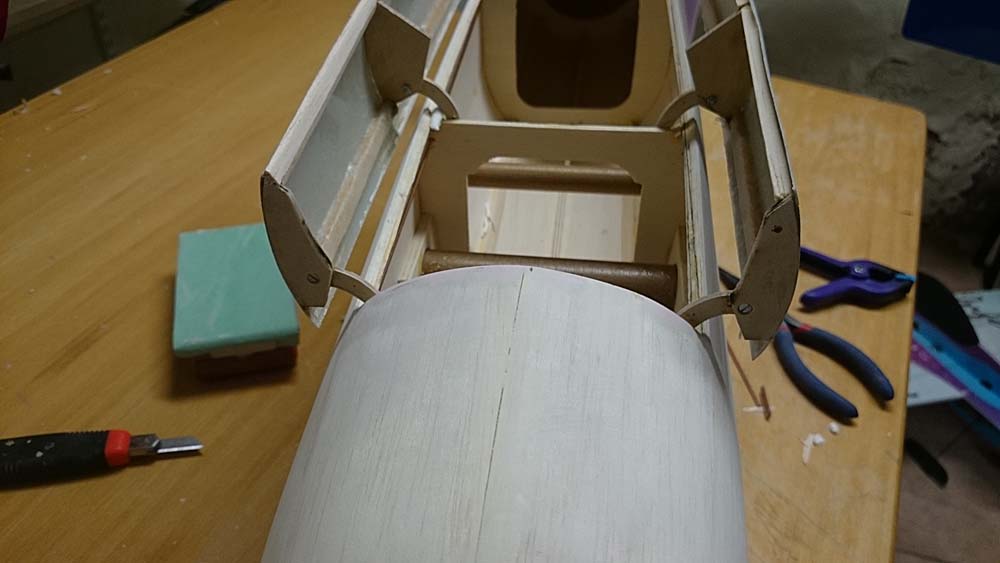

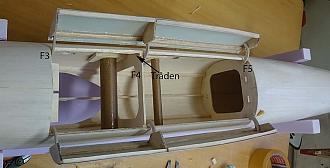

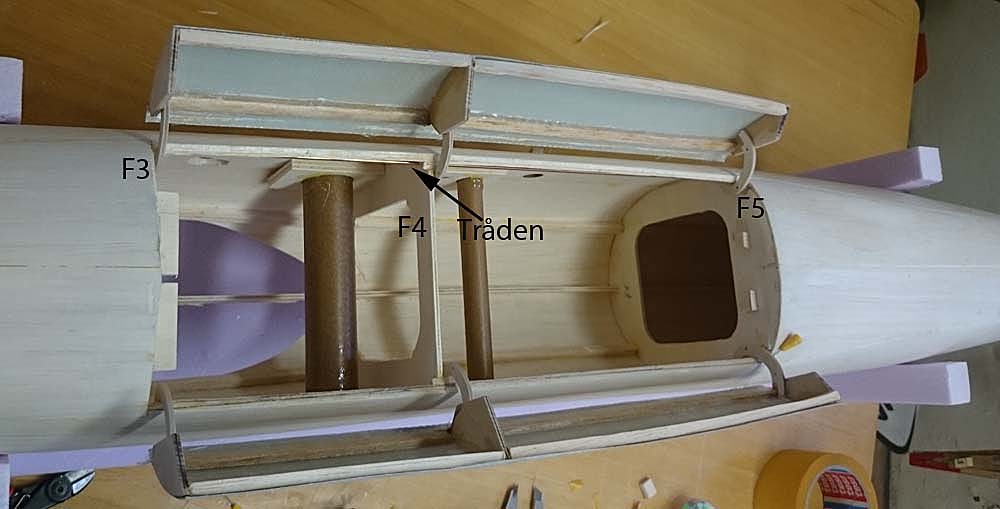

Tack för alla tips om luckorna. Det var ju klockrent med en gemensam axel. Jag borrade hål i spant F3, F4 och F5 och använde dessa som lagring. Den gemensamma axeln låser jag sedan med 2st stoppringar. På filmen är gångjärnen bara fastsatta med dubbelhäftande tejp men nu är de limmade och låsta med en skruv. Om man vill kn man låsa gångjärnen på axeln med lite superlim och montera en arm som man påverkar med ett servo så har man servostyrda luckor. Jag skall ha manuella då jag vill låsa den i båda ändar och vid främre spanten finns det inte plats för ett servo, då det är där man byter batterier.

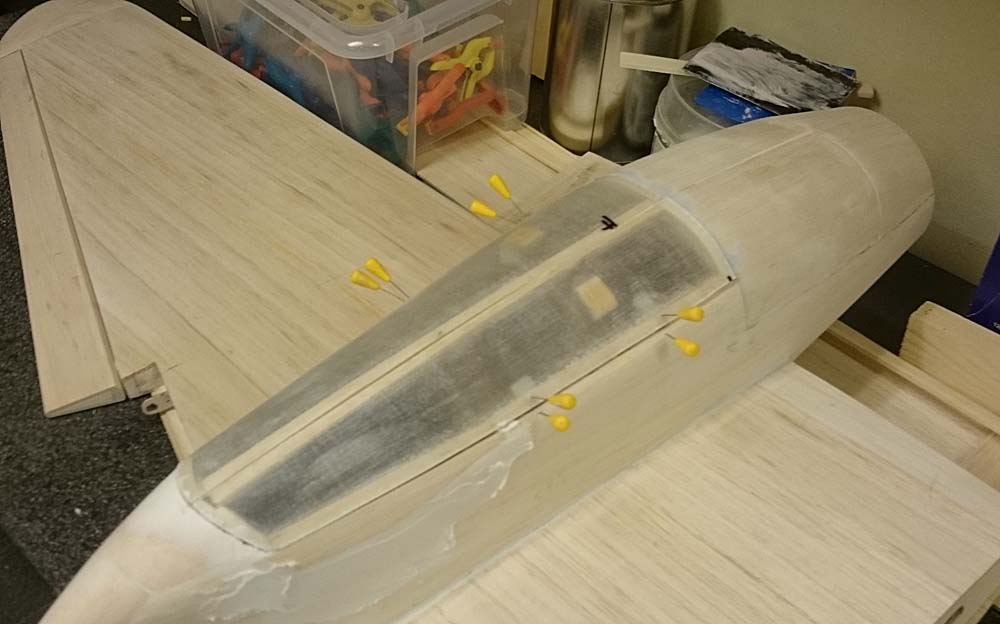

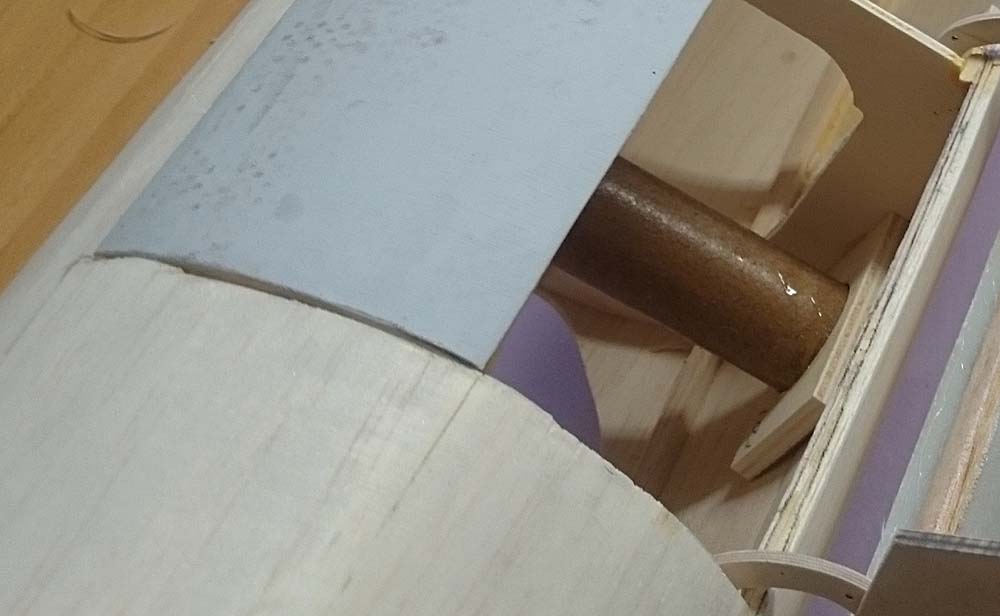

Jag har även spacklat till kanterna runt luckan, och börjat med kylarna.

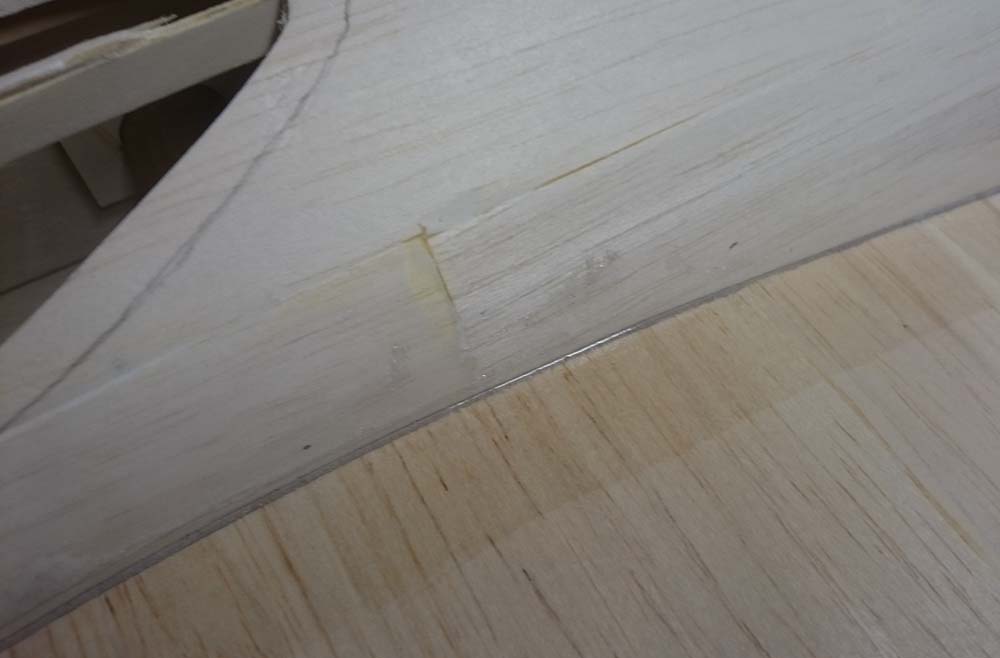

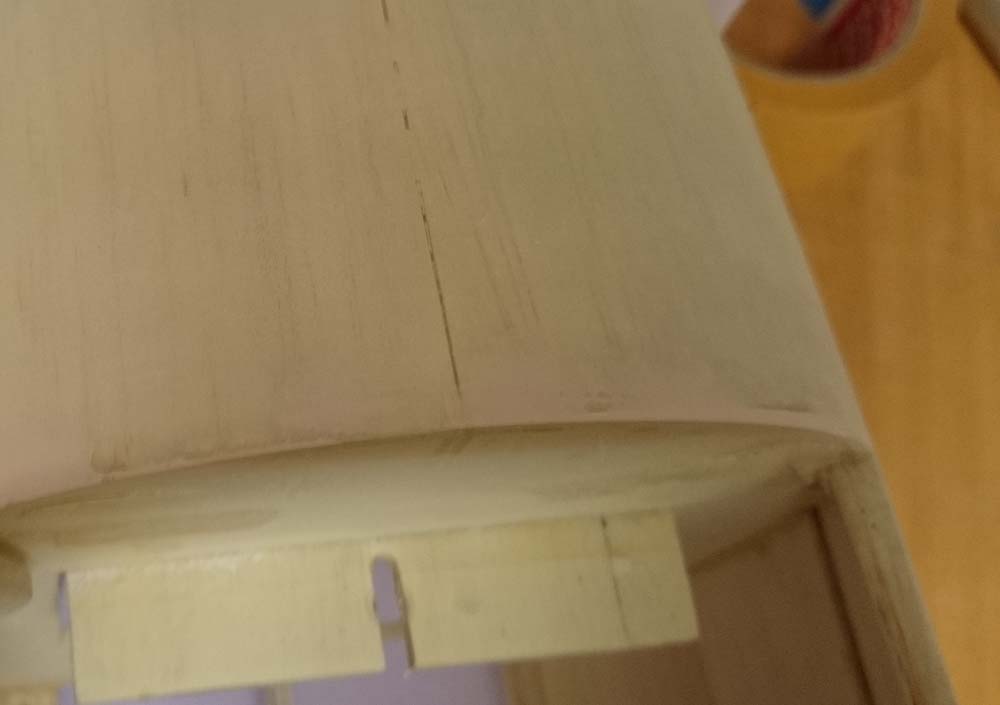

Dålig kant Spackling av kant.

Slutresultat

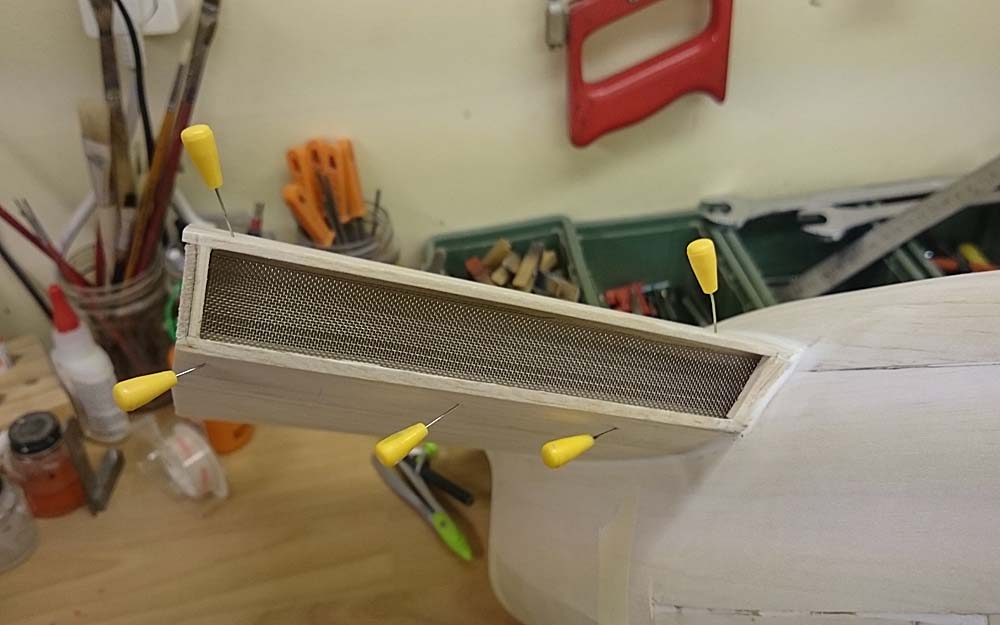

Radiator.

/Ulf

[Thomas]

Väääldigt klockrent!!!
Tjusig lösning på gångjärnen, jag snor idén till hjulluckorna till min Skyrocket...

[Lars 41an]

Vad fint det blev!

Lärorikt var det också att tänka igenom lösningen och att få hjälp att komma i mål.

Tack Ulf och Fyhren!
Lars

[Zazzu]

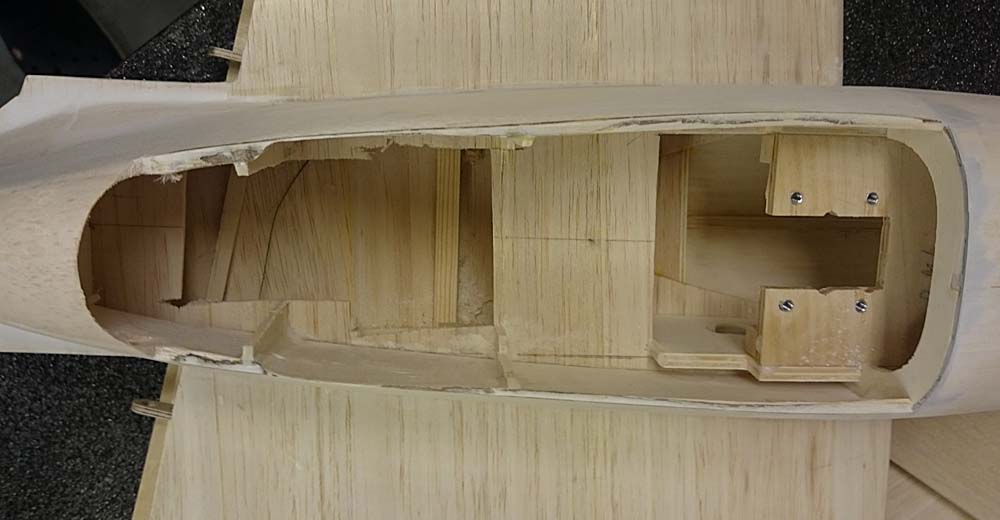

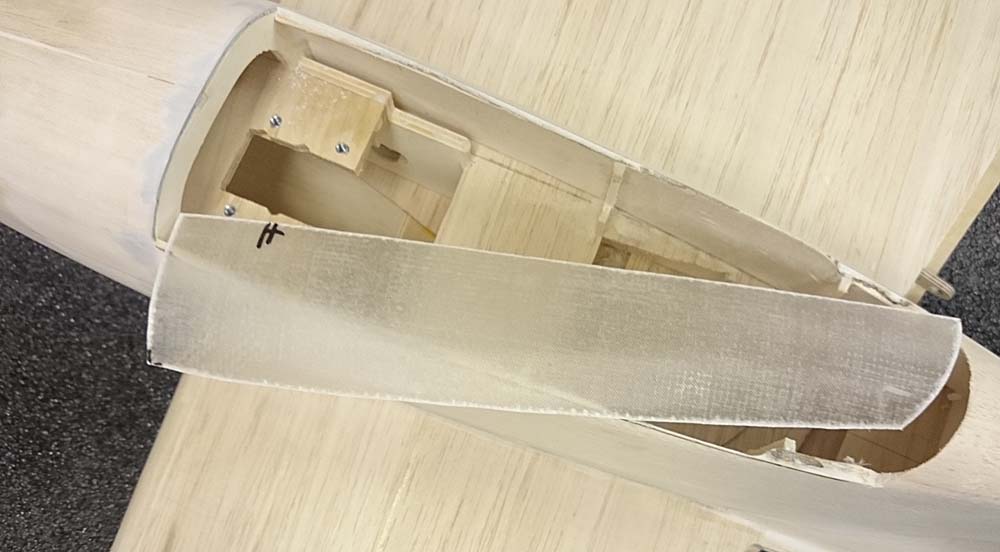

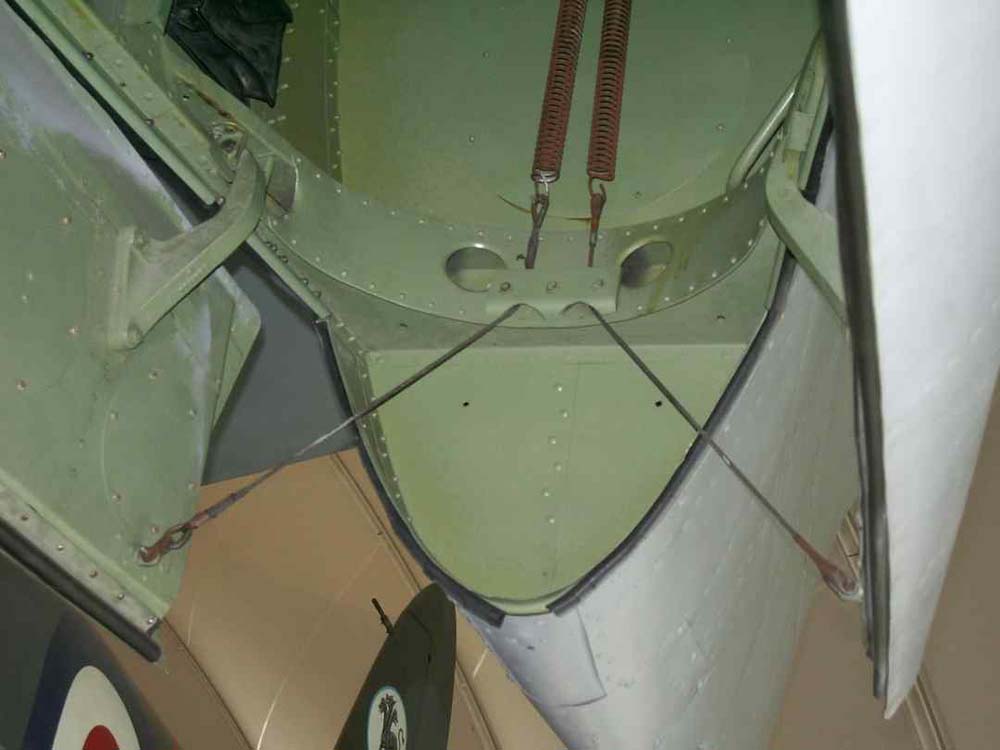

Nu blir det mer luckor: Den här gången är det till landstället. Jag sågade bort träluckan från Nacellen och anpassade mina GF-luckor istället. Man fick även göra hål i vingen för att få plats med stället. Stället passade inte trots att jag hade rätt längd på det enligt ritningen. Problemet var att vridpunkten på mitt ställ var 7mm längre upp så stället blev 7mm längre när jag fällde det. Det blev att göra ett lite större hål och anpassa kåporna efter detta. Dessa luckor sitter med CA-gångjärn rätt långt fram och hamnar i luften där bak. Gångjärnen är monterade så att luckorna opåverkade står i öppet läge, sedan när stället går ner sitter det ett gummiband mellan luckorna som drar ner luckorna. Nästan som på originalet se bild.

/Ulf

[Zazzu]

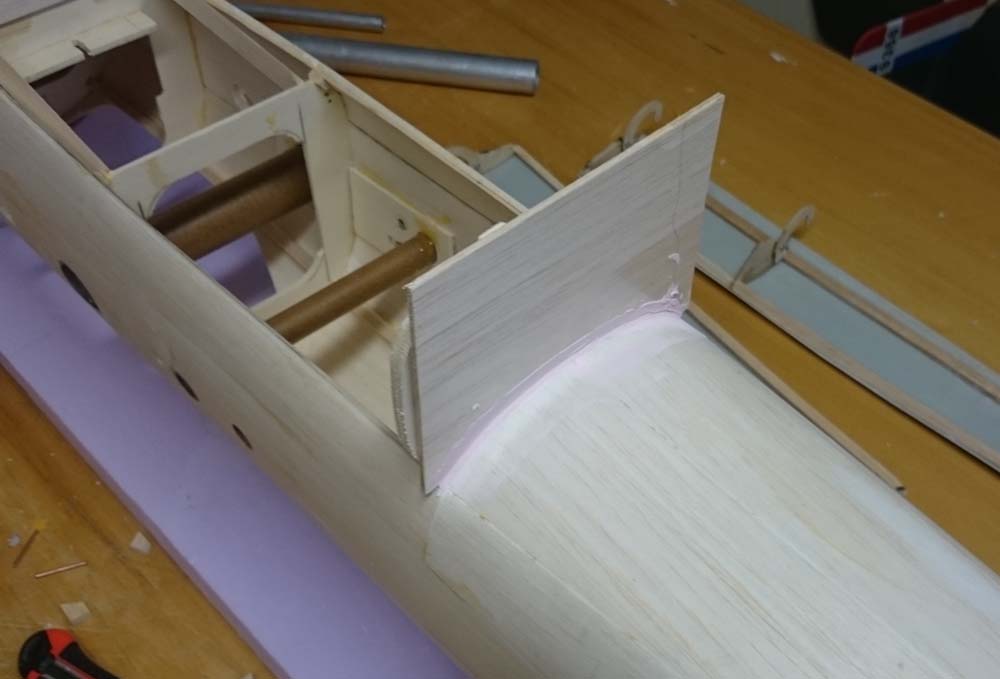

Nu är det snart dags att börja glasningen. Innan måste jag fixa skarven mellan vinge och kropp. Det blev med epoxi microballonger och tixotroperingsmedel. Det sistnämnda gör epoxin trögflytande utan att förstöra dess vätande egenskaper, om man bara tar i microballoner rinner "spacklet" ändå. Tar man i för mycket ballonger blir de vätande egenskaperna lidande.



Springan längst till vänster är cirka 3mm bred och bilden är tagen när epoxin har härdat klart så man ser att den inte har sjunkit.


/Ulf

[Zazzu]

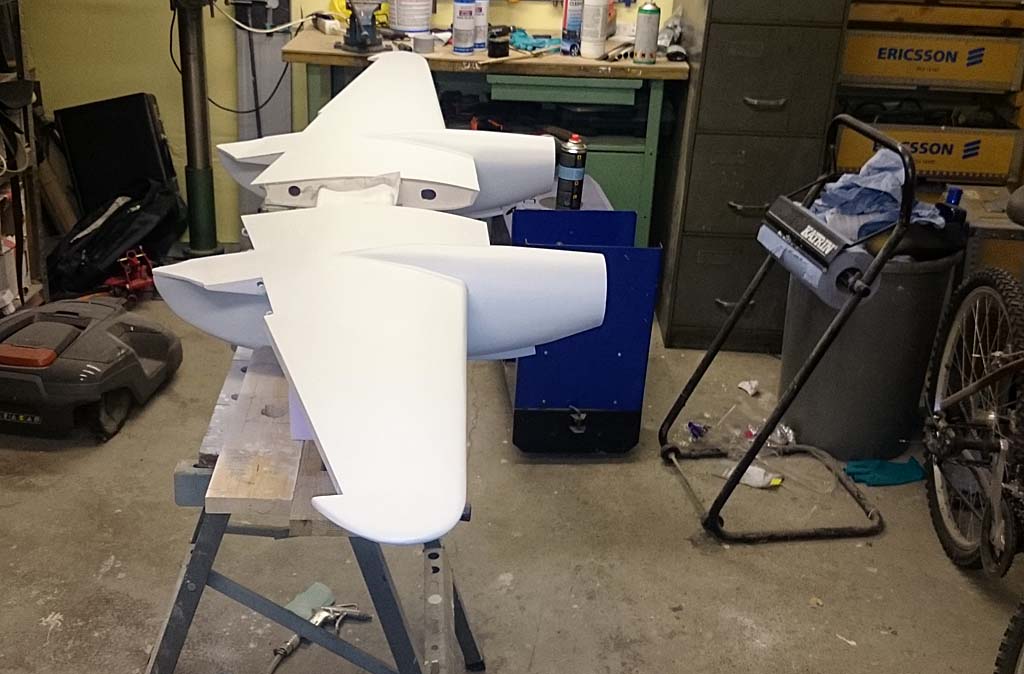

Nu har jag varit dålig på att uppdatera, men byggt en del. Vingen har fått glasfiber och epoxi med peelply längst ut sedan blev det sprutspackel och grundfärg. Ser hyfsat ut.

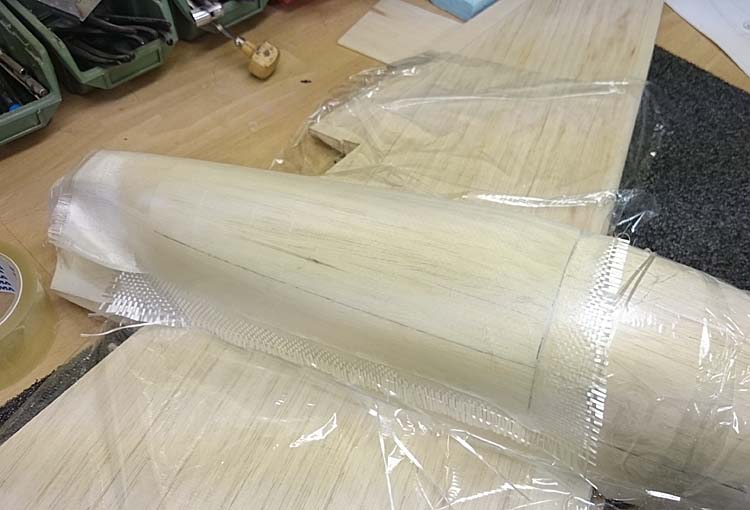

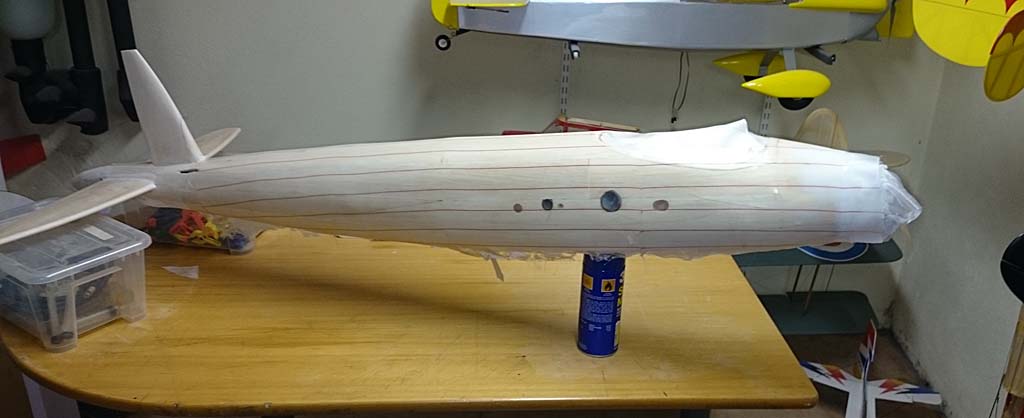

Jag har börjat att klä kroppen och även där använt peelply. Det gick bättre än jag trodde. Naturligtvis klädde jag en för stor yta, ca 75% av kroppen på en gång. Vi får se hur det ser ut när peelply ryker av imorgon.



/Ulf

[Micke.Falo]

Blev denna klar? 😁
