    TF Mustangbygge

    Hej!

    Efter att under en längre tid blivit inspirerad av alla fantastiska byggen och då framför allt Ompas bygge av en Mustang har jag gjort slag i saken och köpte en egen Top Flite Giant Mustang. Då min vana att bygga byggsats inte är allt för stor räknar jag med att bygget kommer att ta ca 1,5 år. Min ambitiobn är inte att bygg en skalamodell för att tävla. Jag bygger för att jag tycker att det är roligt och jag vill ha en modell som jag trivs med, dvs relativt lättflugen med en förebild ur verkliga livet, men jag har inget behov att en fullständig skalamodell. Tips och idéer från er alla proffsbyggare mottages tacksamt. Nog om detta.

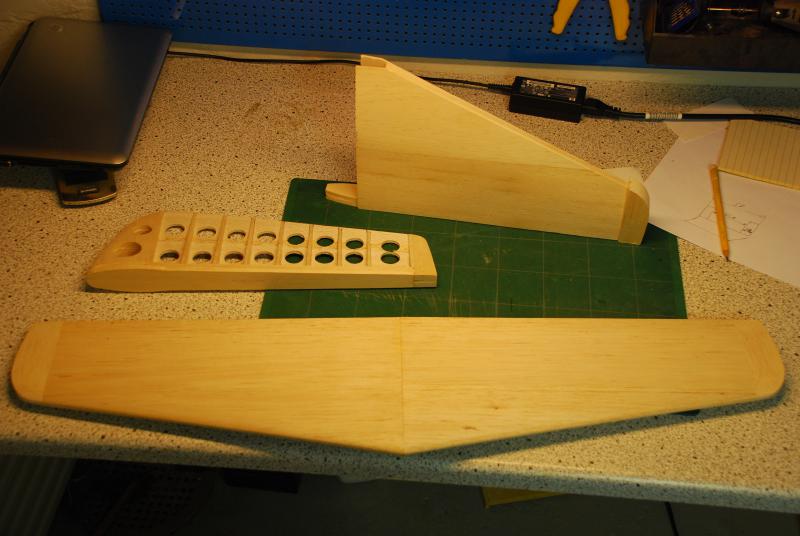

    Så här långt har jag lyckats med att, (förutom att limma ihop pekfingret med ett vinkelbeslag med CA-lim) snickra i hop fena, stabbe och sidroder. Bägge vinghalvorna börjar också ta form och jag har börjat förbereda för RDS (Dolda linkage).
    Bifogade filer
  • Thomas

    • jun 2006
    • 7676

    #2
    Sicket häärligt jobb du har framför dig!!
    Blir nog fint!
    Retroholic!

    Kommentar

    • Ompa
      • aug 2006
      • 2961

      #3
      Ser fram emot det här bygget. Och kommer verkligen se fram emot att se "mina" fd skala detaljer komma till användning.

      Ett tips direkt här så du slipper samma tavla som jag gjorde :stupido2:

      När du sammanfogar vinghalvorna och ska limma dit de bägge främre mittspryglarna. Kolla med dina nya fina innre ställ luckor på din huvudritning, hur mycket du måste flytta i hop dom. För bygger du efter ritningen får du kapa sönder mittkonstruktionen.

      Jag fick sprätta bort mina mittspryglar och tillverka en ny i plywood. Men om du vet om detta räcker det med att du flyttar ihop de bägge mittspryglarna som finns med i byggsatsen. Tror att dom ska sitta rätt så nära varandra, typ 10-15mm.

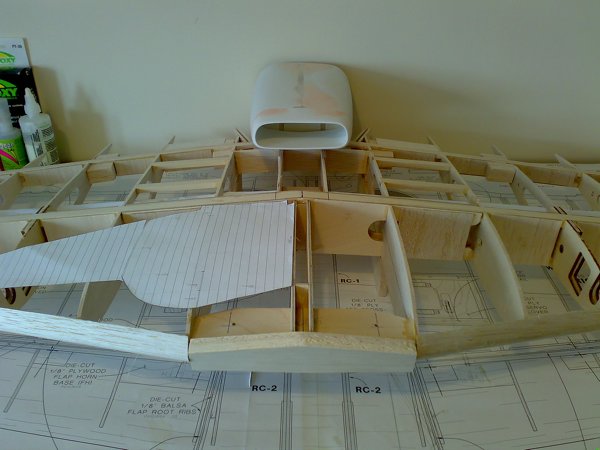

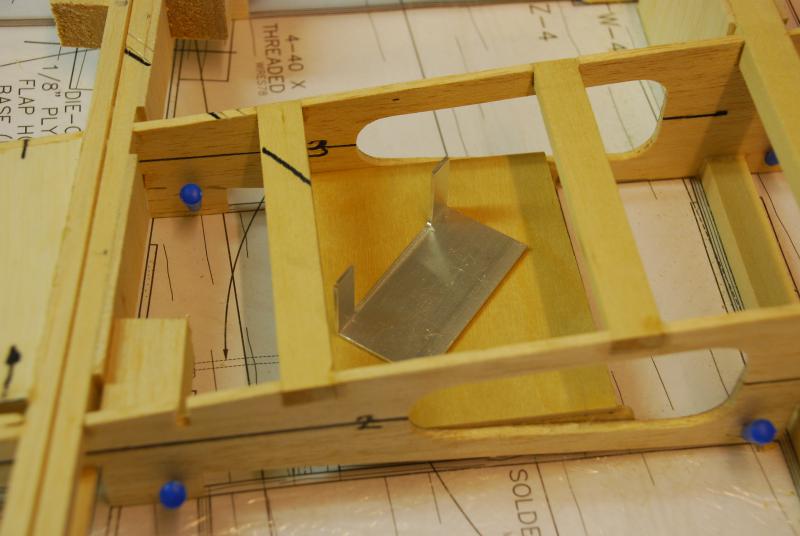

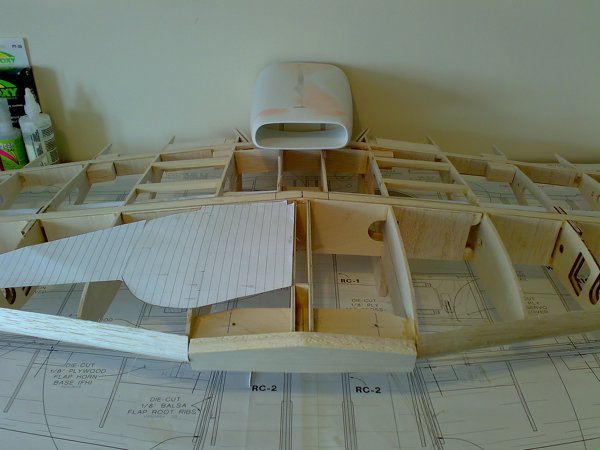

      Bifogar en bild på hur mittspryglarna ska byggas då du ska använda inner luckor.
      Klicka på bilden för större version

Namn: 2007-07-03_032638_m_Gear_doos.jpg
Visningar: 1
Storlek: 42,7 KB
ID: 479643
      Modellflyg
      En Stört-skön hobby
      :crazy_pilot:
      //Tomas//

      Kommentar

      • hjalleo
        • sep 2010
        • 766

        #4
        Tack för uppmuntran Thomas! Det blir nog ett både lååångt och härligt jobb som jag har framför mig.

        Tack för tipset Tomas. Jag ska kolla hur det verkar med luckorna innan jag limmar mittspryglarna.

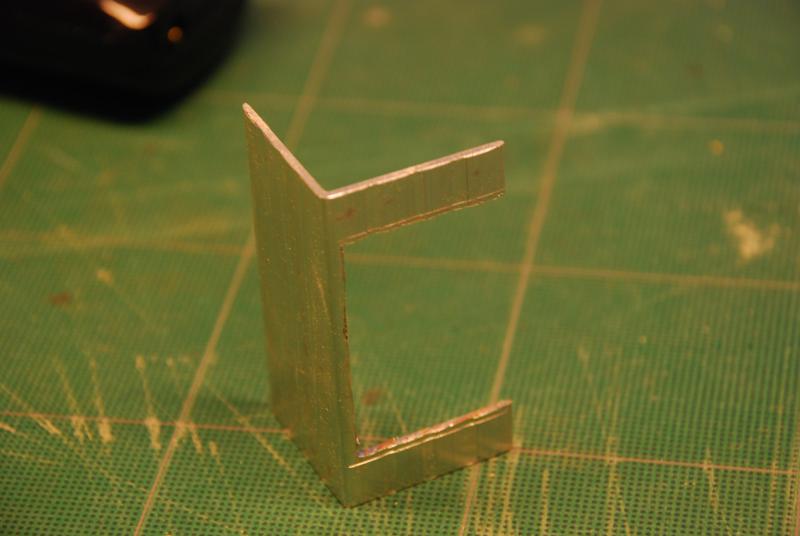

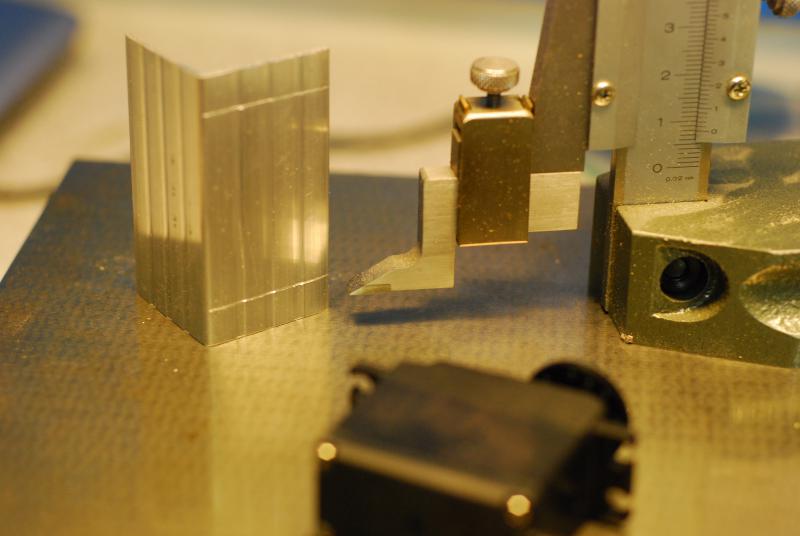

        Nu har jag gjort det första av fyra servofästen färdigt. Det var skönt att jag hade sparat min lilla hobbysvarv/fräs. Nu när den är färdig ser den lite klen ut. Undrar om jag har för lite gods kvar som "fästöron"?
        Bifogade filer

        Kommentar

        • hjalleo
          • sep 2010
          • 766

          #5
          Jaha, då var det dags för en liten uppdatering.

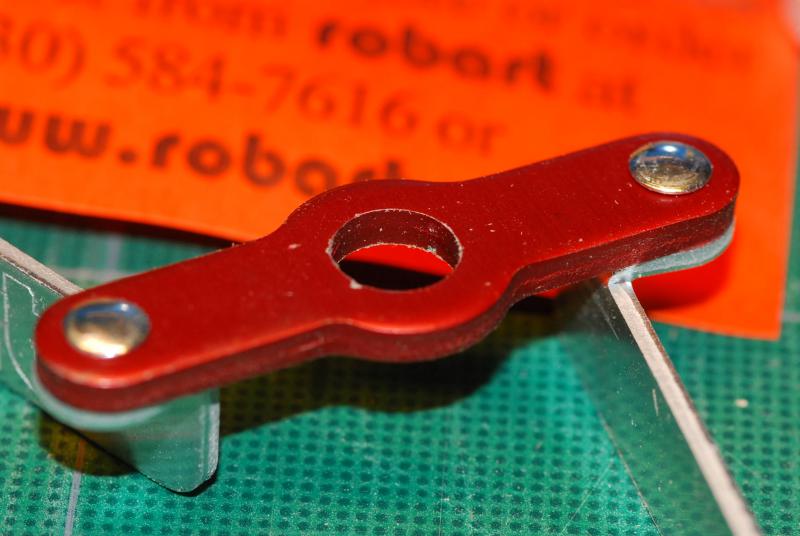

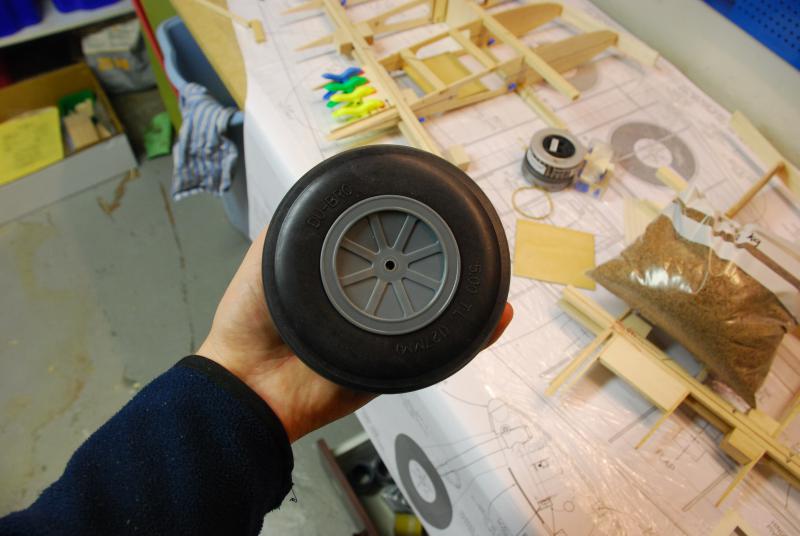

          I torsdags fick jag ett paket med lite smått och gott från Tower Hobbies. Där fanns ett luft kit, ett par stoooora hjul och en borrjig utan gänger :( och lite annat. Då det kändes lite surt att behöva returnera borrjiggen och troligtvis betla mer i porto än vad den kostade i inköp beslutade jag mig för att ta kort på de saknade gängerna och skicka ett mail. Snacka om att jag blev imponerad! Bara sju minuter efter att jag skickade mailet kom deras svar om att de omdelbart skickar en ny del! Det kallar jag kundservice!

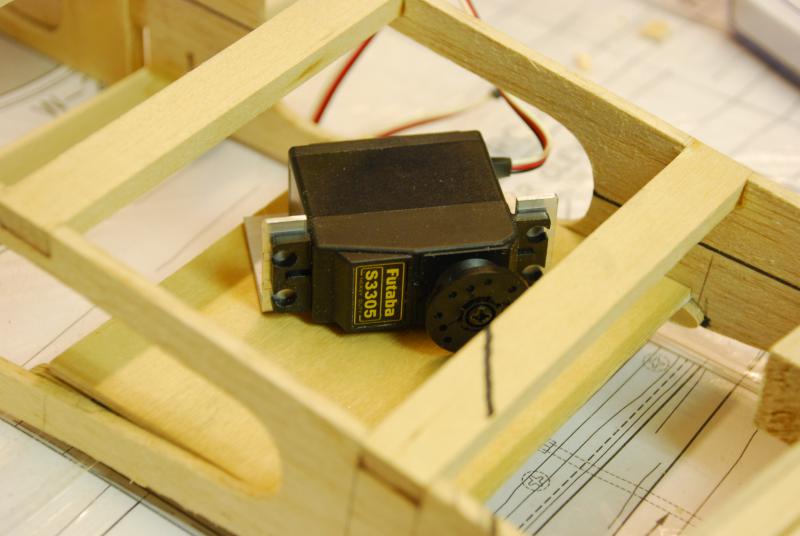

          Mina servofästen ger jag mig själv bakläxa på. Jag kommer att göra nya med mer gods kvar för till fästörona. Jag har monterat fästena för skevservon och det är nu bara lite putsande kvar på ena vinghalvan innan det börjar bli dags att limma ihop till en vinge. Här kommer Ompas tips fantastioskt väl till pass. Men innan ihopsättning ska jag borra hål för RDSen.
          Bifogade filer

          Kommentar

          • Ompa
            • aug 2006
            • 2961

            #6
            Det ser mycket bra ut ditt bygge. Och servicen från TH var ju onekeligen suverän
            Ser med glädje fram emot nästa uppdatering :lollypop:
            Modellflyg
            En Stört-skön hobby
            :crazy_pilot:
            //Tomas//

            Kommentar

            • hjalleo
              • sep 2010
              • 766

              #7

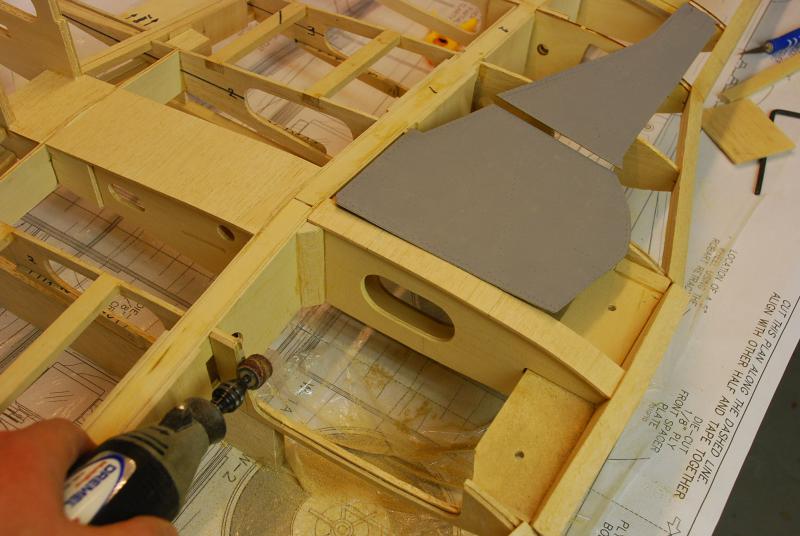

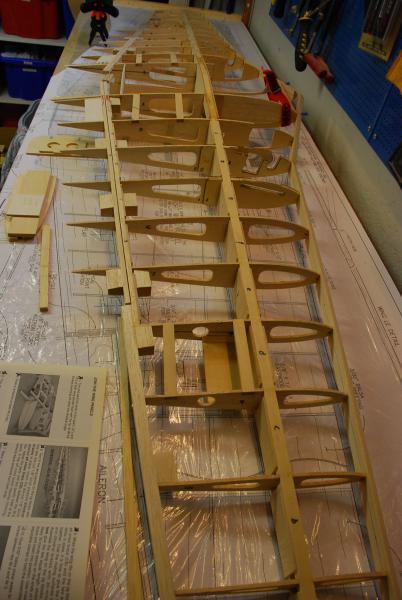

              Efter en del kontrollmätande konstaterade jag att de två lättplyfaspryglarna som stället sitter i var lite högre än omgivande på höger vinghalva. Just dessa två var som bananer innan plywoodförstärkningarna limmades fast, men de blev uppenbarligen inte helt 100. Detta ledde till lite justering vid flapsen i form av balsashims på ena sidan och slipande på andra och till slut blev det kanon. I övrigt verkar det som om vinghalvorna blev symetriska och det har blivit dags för sammanfogning. Efter en del kontrollmätande och lite justeringar började det bli allvar...Klicka på bilden för större version

Namn: DSC_2631.jpg
Visningar: 1
Storlek: 65,6 KB

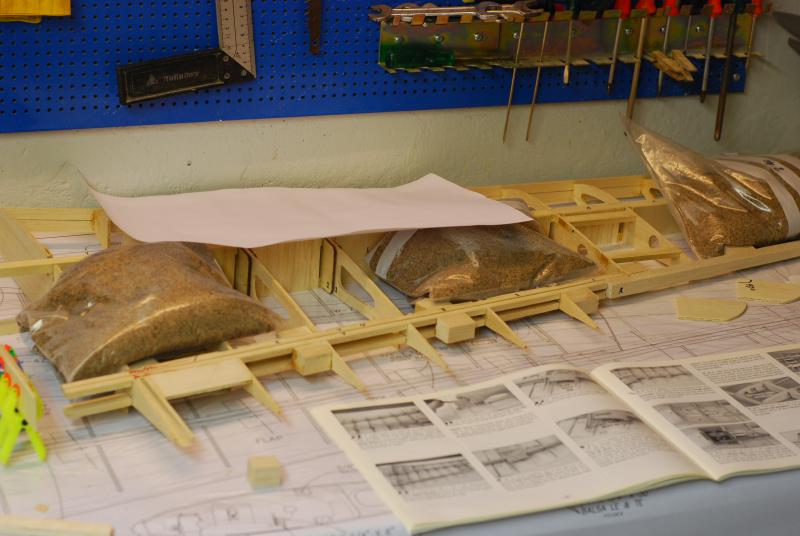

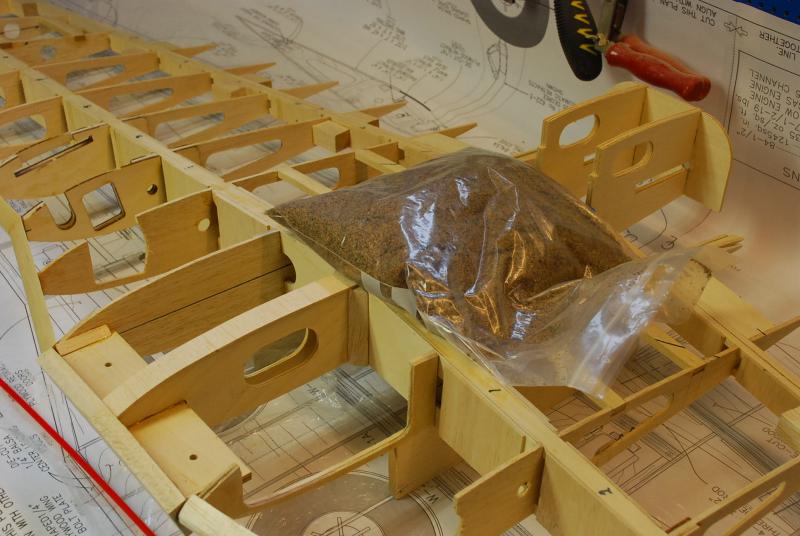

ID: 479723, nu är det dags att blanda epoxy och sen finns det ingen väg tillbaka. Mycket epoxy och många, många klämmor gick det åt, men det verkar ha blivit helt OK.Klicka på bilden för större version

Namn: DSC_2634.jpg
Visningar: 1
Storlek: 69,0 KB
ID: 479724. Det ska bli spännande att se hur det blev i morgon när alla klämmor kan tas bort.
              /Olov

              Kommentar

              • hjalleo
                • sep 2010
                • 766

                #8
                Ursprungligen postat av Ompa
                Det ser mycket bra ut ditt bygge. Och servicen från TH var ju onekeligen suverän
                Ser med glädje fram emot nästa uppdatering :lollypop:
                Hej Tomas!
                Jo tack ,det artar sig saaaaakta men ganska säkert. Ja, THs snabbhet förvånade mig.
                /Olov

                Kommentar

                • hjalleo
                  • sep 2010
                  • 766

                  #9
                  Ikväll har det inte hänt så mycket, men lite limmande på mittpartiet till vingen har det i alla fall blivit.

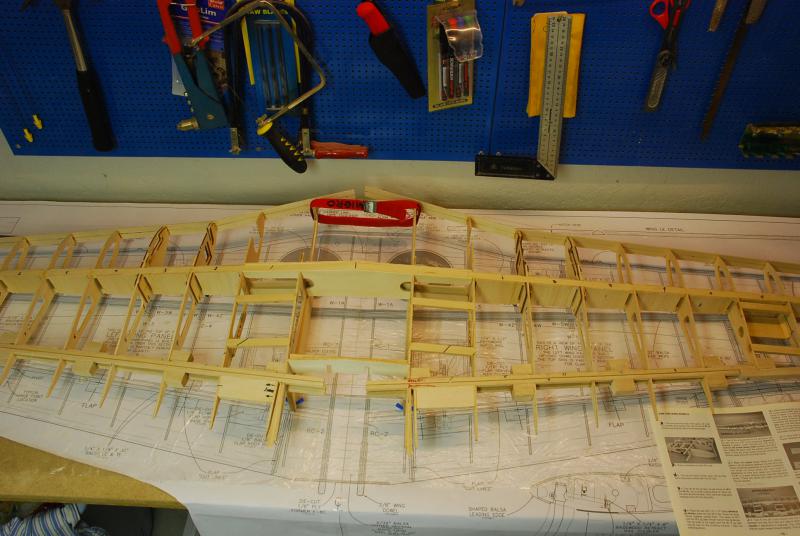

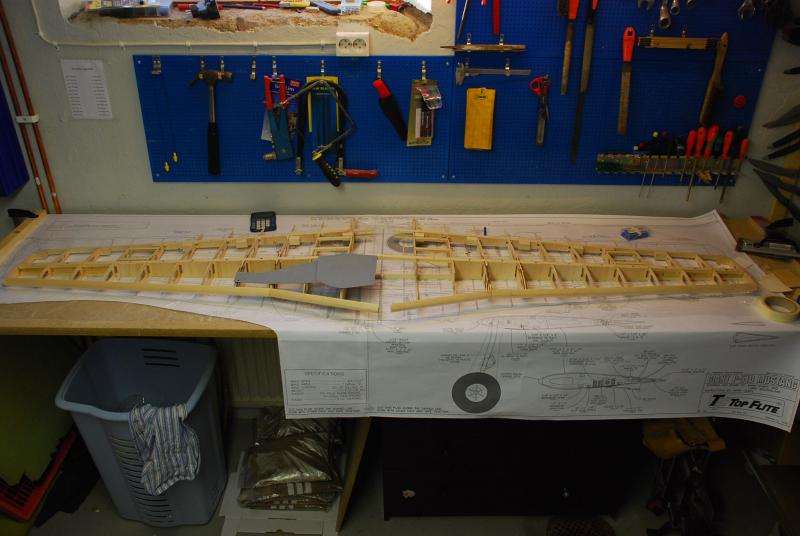

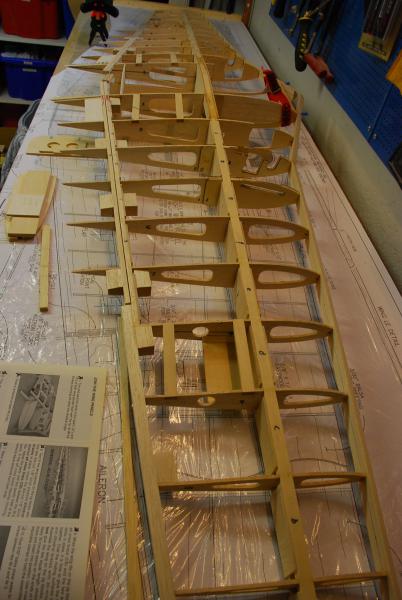

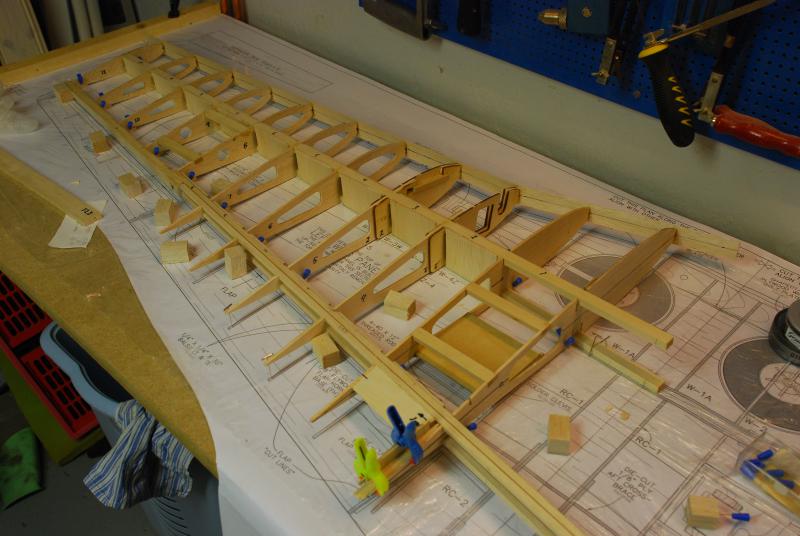

                  Nedan syns vingen ihoplimmad. Den blir stor.
                  Klicka på bilden för större version

Namn: DSC_2640.jpg
Visningar: 1
Storlek: 42,2 KB
ID: 479729

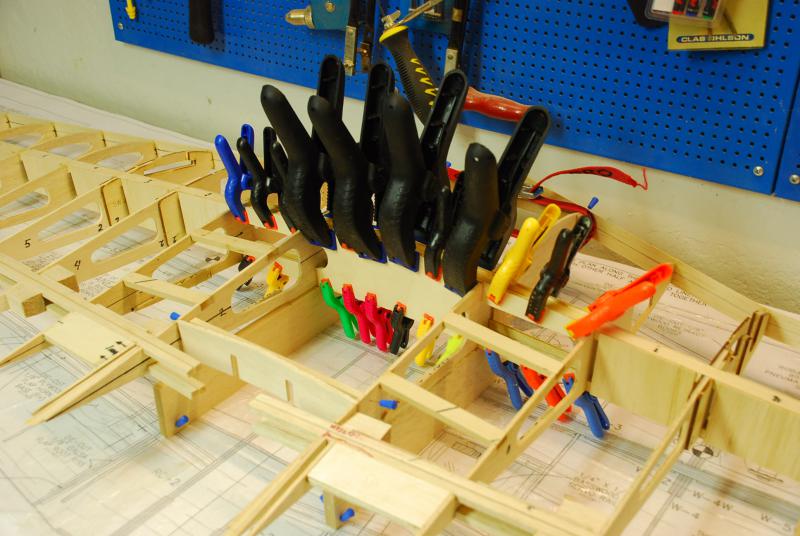

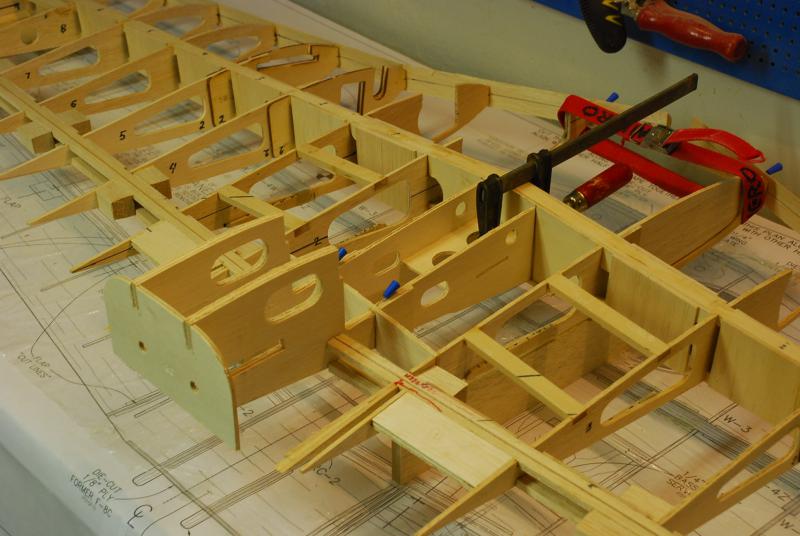

                  Här limmas det aktre mittpartiet. Många klämmor går det åt.
                  Klicka på bilden för större version

Namn: DSC_2638.jpg
Visningar: 1
Storlek: 60,7 KB
ID: 479730

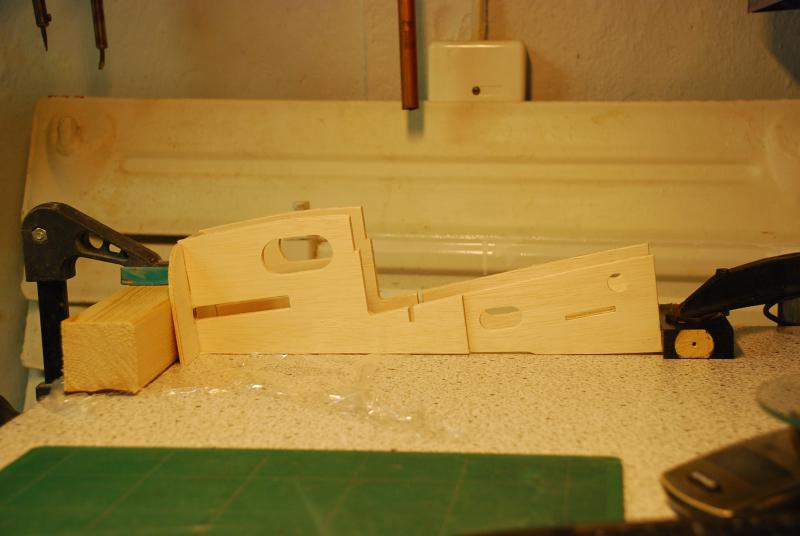

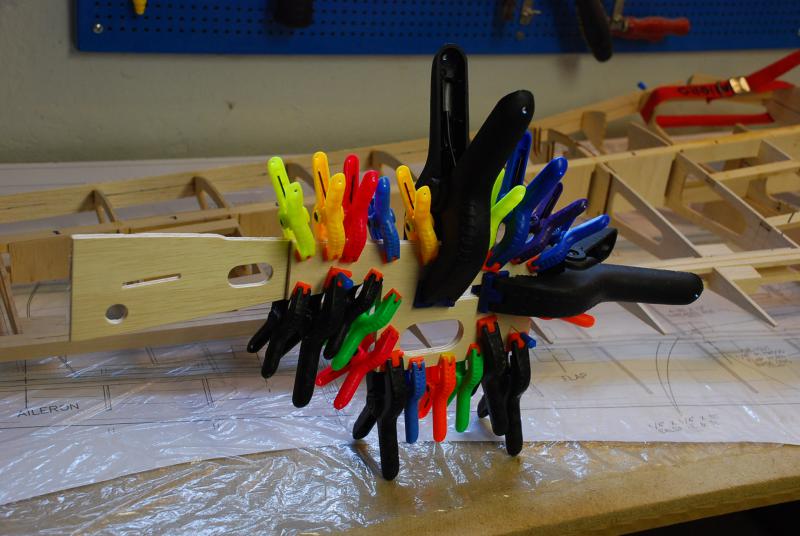

                  Och ytterligare lite limmande av samma mittparti. Det är inte alltid lätt att sätta delarna under press, men man tager vad man haver.
                  Klicka på bilden för större version

Namn: DSC_2648.jpg
Visningar: 1
Storlek: 38,6 KB
ID: 479731

                  Kommentar

                  • hjalleo
                    • sep 2010
                    • 766

                    #10
                    Kvällens uppdatering

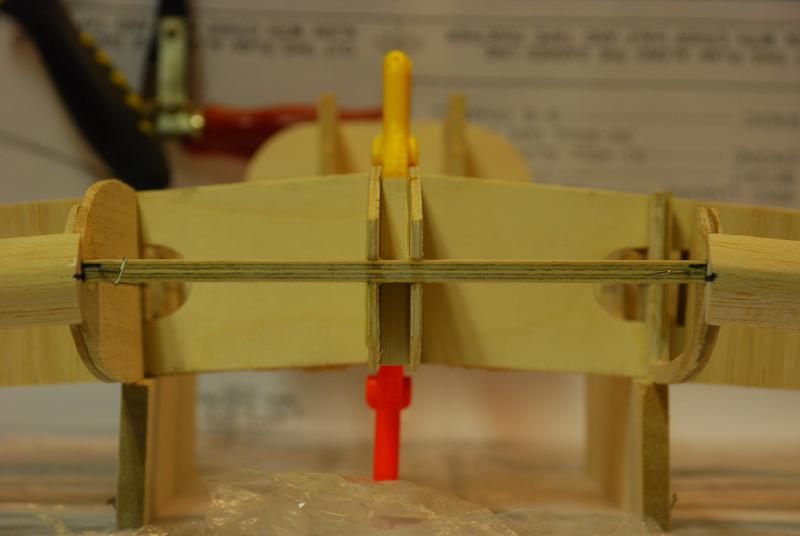

                    Ikväll är det synliga resultatet än mindre än i går. Det tog en stund att se till att allt var OK med lite putsning och mätning innan jag vågade limma dit "Radiator assembly". Den ska vara försänkt med ca 2,5 mm i förhållande till omgivningen för att ge plats åt ett skikt extra plankning i mitten. Kan det heta radiator konstruktion på svenska mån tro?

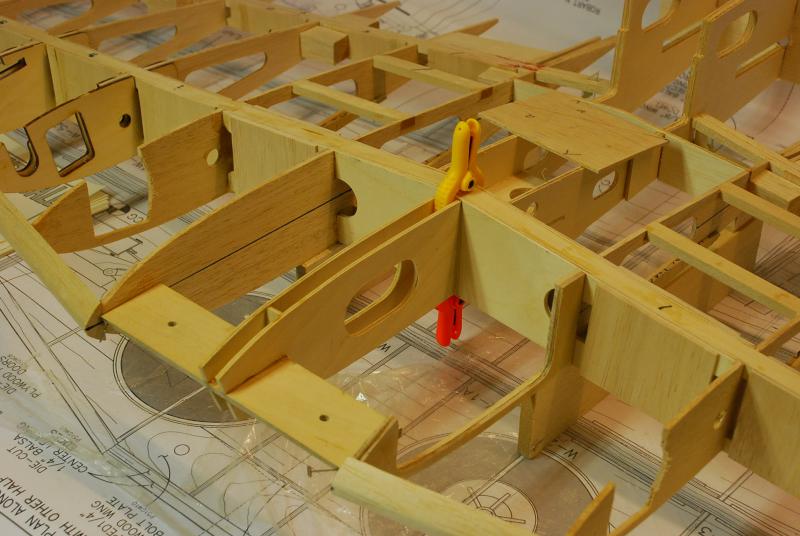

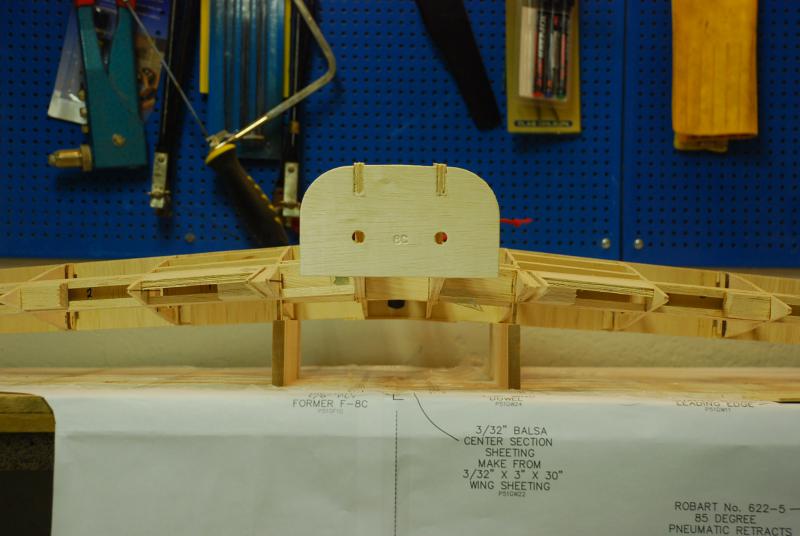

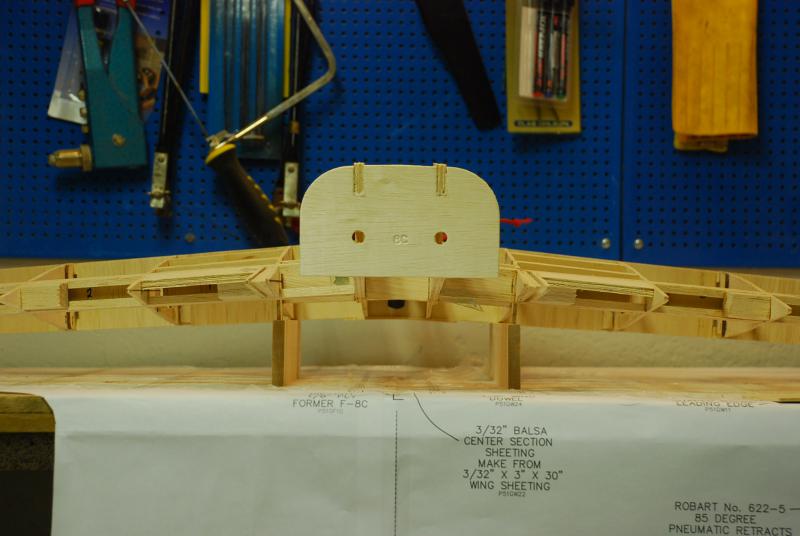

                    Så här blev i alla fall resultatet sett bakifrån
                    Klicka på bilden för större version

Namn: DSC_2649.jpg
Visningar: 1
Storlek: 45,6 KB
ID: 479735
                    och så här snett uppifrån
                    Klicka på bilden för större version

Namn: DSC_2650.jpg
Visningar: 1
Storlek: 61,2 KB
ID: 479734

                    Kommentar

                    • ewalds
                      • jul 2009
                      • 532

                      #11
                      Ibland kan man hålla på i massor utav timmar utan att det egentligen syns efteråt.
                      Har hållit på i flera dagar med att klä min cub. Men det syns ju i och för sig.
                      Tyckte själv att det kändes som att man "körde fast" emellanåt när allt det stora var färdigt o "pillet" började ta vid
                      Följer för övrigt din tråd och väntar med spänning på nästa uppdatering
                      Ser ju väldigt fint ut, tycker jag.

                      Hur var byggsatsen/beskrivning/ritningar, om man får fråga?
                      Är själv inte heller så erfaren inom byggandet så suger i mig allt jag kan komma över

                      Mvh
                      Micke

                      Kommentar

                      • hjalleo
                        • sep 2010
                        • 766

                        #12
                        Hej Micke!
                        Jag tycker att byggsatsen så här långt har varit bra med en utmärkt byggbeskrivning. Det jag är tveksam till är valet av balsa till plankningen, den är väldigt tung. Jag bytte ut plankningen i stabbe och fena mot lättare balsa och där sparade jag ca 30 gram. Det kan tyckas fjantigt lite på en så stor modell, men det torde göra 90 gram mindre i näsan och då modellen är framtagen för en tyngre motor tror jag att all vikt som jag kan bli av med i rumpan är av godo. Passformen har varit förträfflig så här långt med ett undantag. När jag skulle börja med mittpartiet så står det i beskrivningen att det ska vara ca 7 1/4 ", dvs 184 mm, mellan mittspryglarna, men då den redan färdiga "biten" som skulle monteras var ca 181 mm så undrar jag hur dom har tänkt. Visserligen står det att 184 mm är en bra utgångspunkt och att det kan bövas justeringar. Så här långt har det varit lättbyggt, men nu stundar montering av ställ och det tror jag kommer att ta tid.
                        Mvh Olov

                        Kommentar

                        • hjalleo
                          • sep 2010
                          • 766

                          #13
                          Ytterligare ett litet steg närmare en färdig modell

                          Nu har den främe delen av mittsektionen limmats på plats. Här blev jag lite lurad av en detaljförstoring i byggbeskrivningen. Efter litet snokande på nätet kunde jag konstatera att jag inte var den enda som blivit fundersam över motsägelsen i detaljbilden och den beskrivande texten till momentet. Det verkar onekligen som om detaljbilden är upp och ned.:banghead:

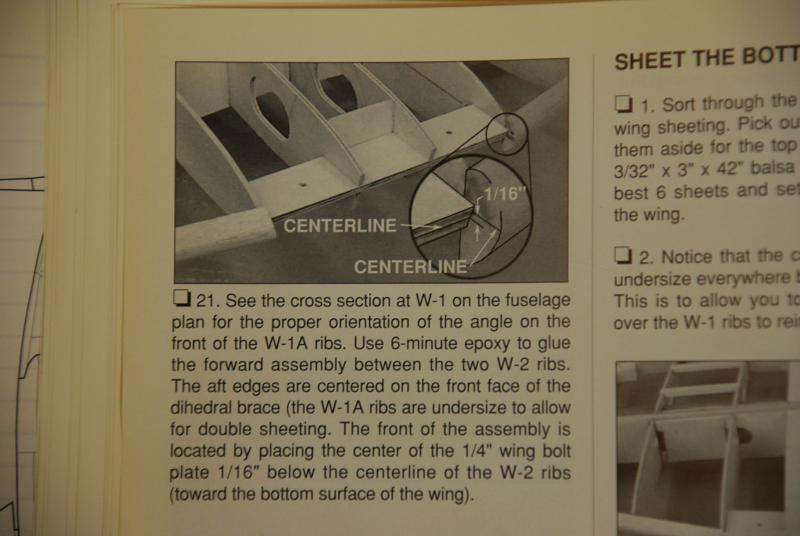

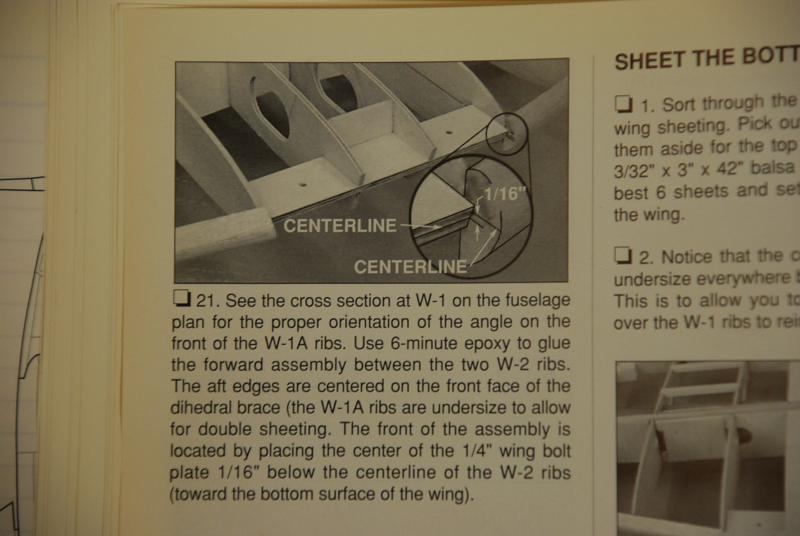

                          Nedan är en bild på den beskrivande texten och den förvirrande delförstoringen
                          Klicka på bilden för större version

Namn: DSC_2654.jpg
Visningar: 1
Storlek: 51,3 KB
ID: 479762
                          och nedan hur det blev efter montering enligt den beskrivande texten.
                          Klicka på bilden för större version

Namn: DSC_2651.jpg
Visningar: 1
Storlek: 30,0 KB
ID: 479763Klicka på bilden för större version

Namn: DSC_2653.jpg
Visningar: 1
Storlek: 62,0 KB
ID: 479764

                          Kommentar

                          • hjalleo
                            • sep 2010
                            • 766

                            #14
                            Framsteg

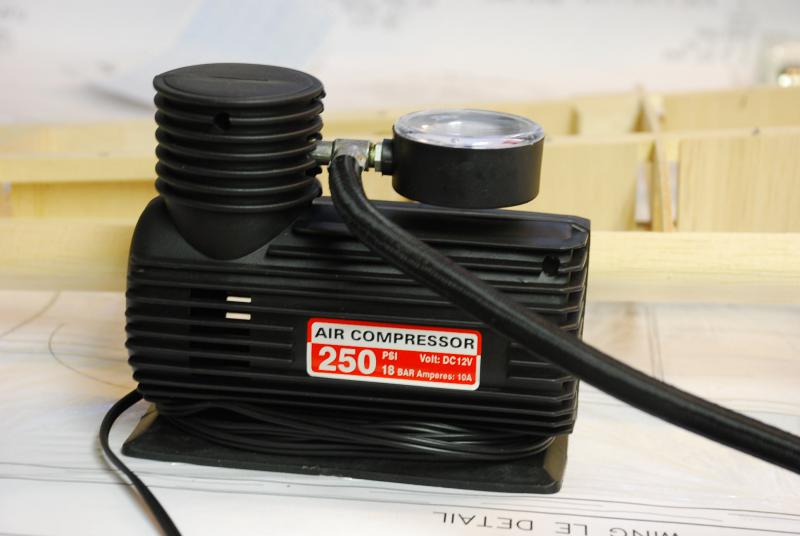

                            Jaha, då var det dags att redovisa vad som har hänt sedan sist. Förutom att bygga lite har jag införskaffat en liten, liten 12 V kompressor på Jula för endast 129:- som ska klara 18 Bar. Den verkar fungera alldeles förträffligt. Vi får väl se hur länge den håller.
                            Klicka på bilden för större version

Namn: DSC_2664.jpg
Visningar: 1
Storlek: 41,0 KB
ID: 479792

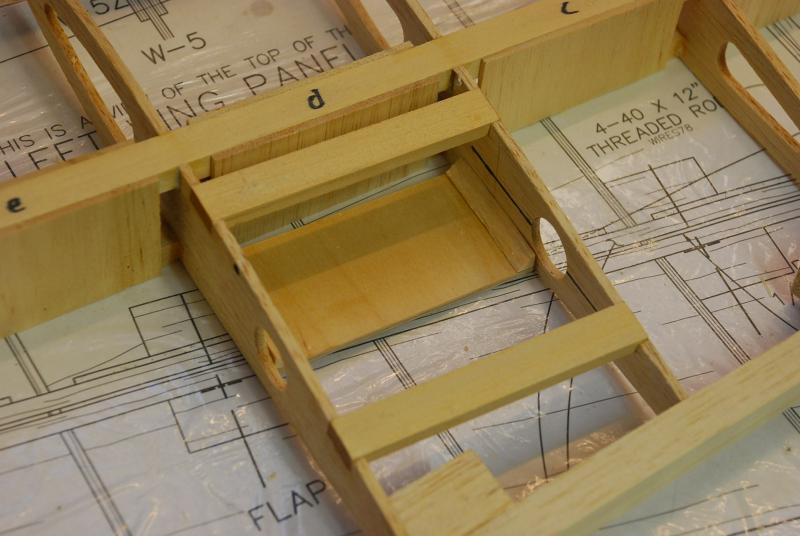

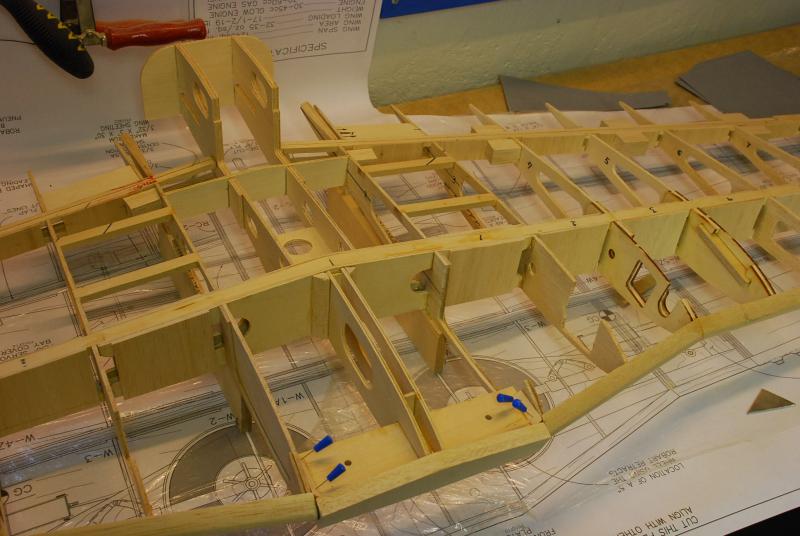

                            Mittpartiet börjag bli klart
                            Klicka på bilden för större version

Namn: DSC_2657.jpg
Visningar: 1
Storlek: 60,8 KB
ID: 479793
                            och här sätts dubbelplankningen i press medans PU-limmet torkar
                            Klicka på bilden för större version

Namn: DSC_2658.jpg
Visningar: 1
Storlek: 64,8 KB
ID: 479794

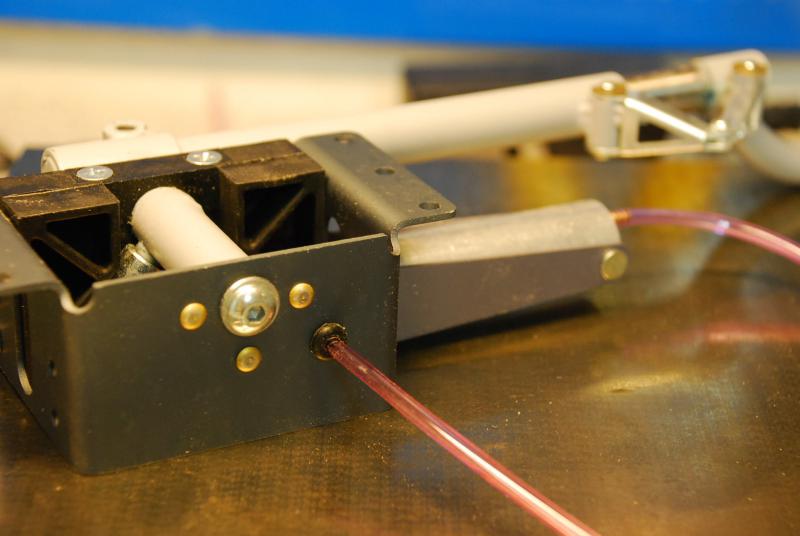

                            Nedan syns det hål som jag har borrat för genomföring av luftslangen i stället. Jag tyckte att det kändes bättre att göra så här än att låta slangen hänga och sladdra.
                            Klicka på bilden för större version

Namn: DSC_2661.jpg
Visningar: 1
Storlek: 41,2 KB
ID: 479795

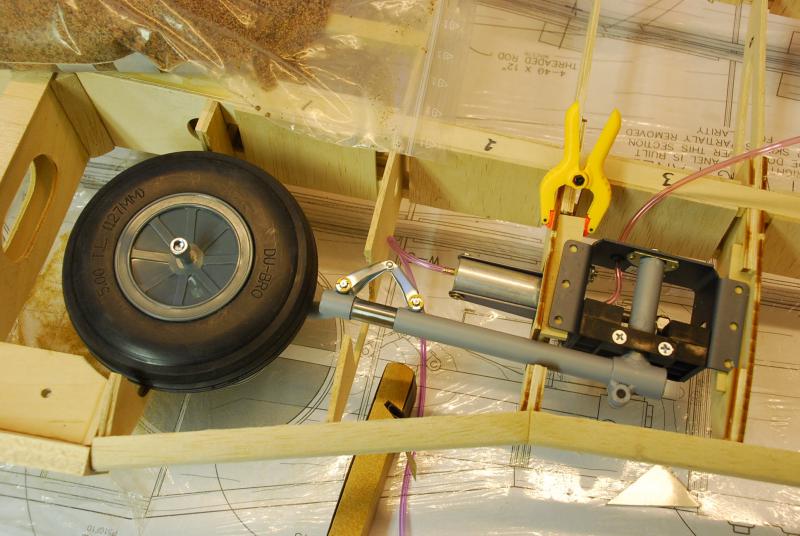

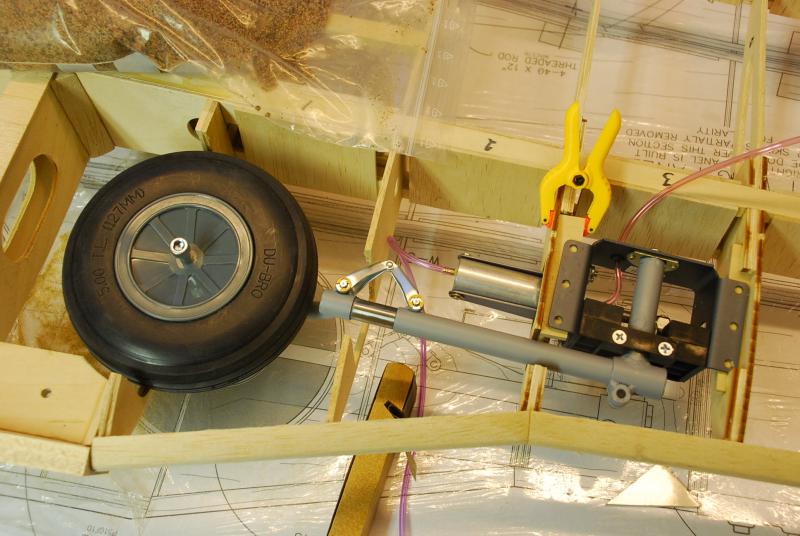

                            Nu är det äntligen dags att montera ställen. Jag har tänkt vrida hela ställinfästningen för att få en toe-in på ca 1-1,5 grader. Skulle jag istället vrida benet för att erhålla toe-in kommer hjulet att ligga än mer snett i brunnen och det är redan väldigt trångt som det är.
                            Klicka på bilden för större version

Namn: DSC_2662.jpg
Visningar: 1
Storlek: 68,6 KB
ID: 479796

                            Kommentar

                            • hjalleo
                              • sep 2010
                              • 766

                              #15
                              Ställmontering

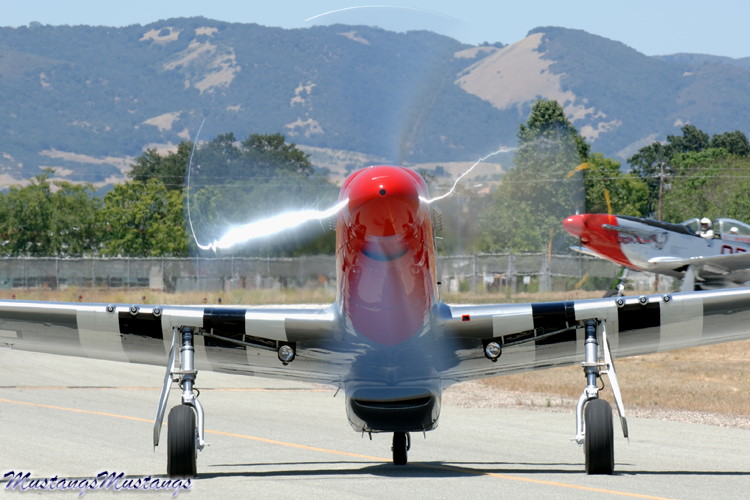

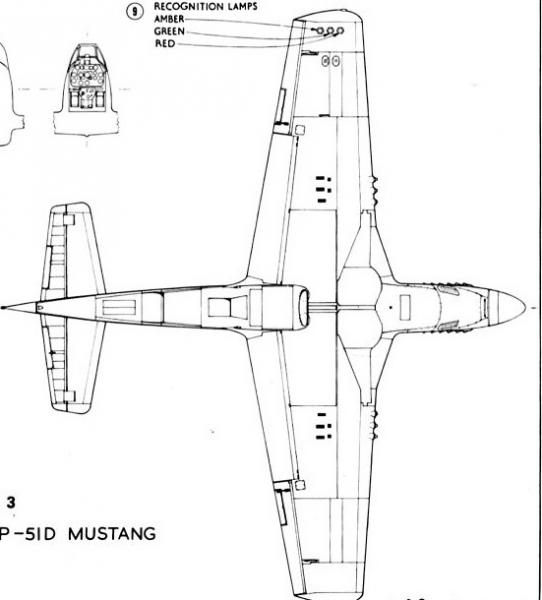

                              Efter att jag har mätt på ett foto hur landställsluckorna verkar vara placerade
                              Klicka på bilden för större version

Namn: 2007-07-31_221928_bottonp51.jpg
Visningar: 2
Storlek: 53,9 KB
ID: 479807Klicka på bilden för större version

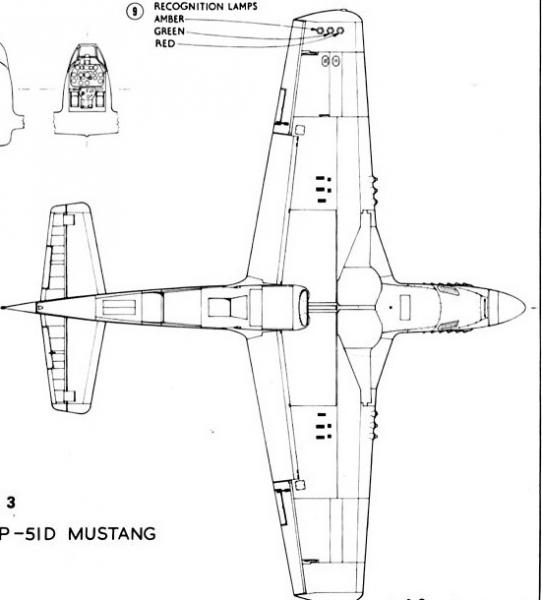

Namn: 2007-07-28_094843_wingbottow3view.jpg
Visningar: 1
Storlek: 29,9 KB
ID: 479810

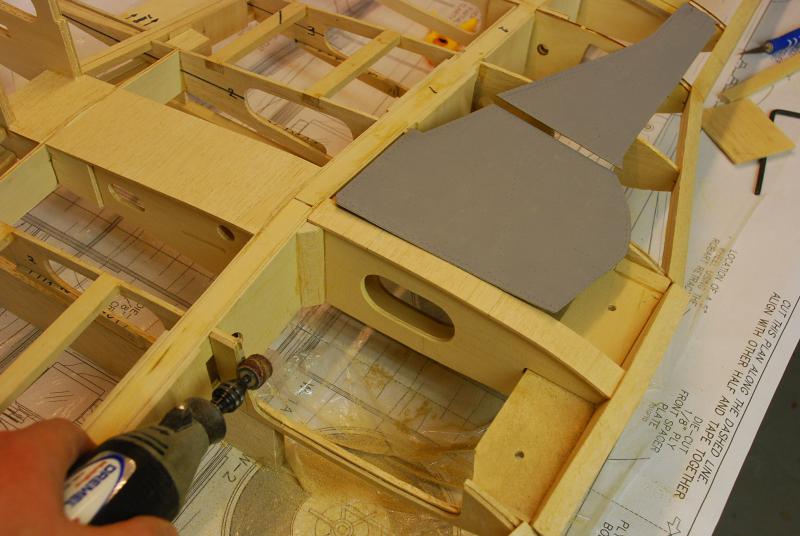

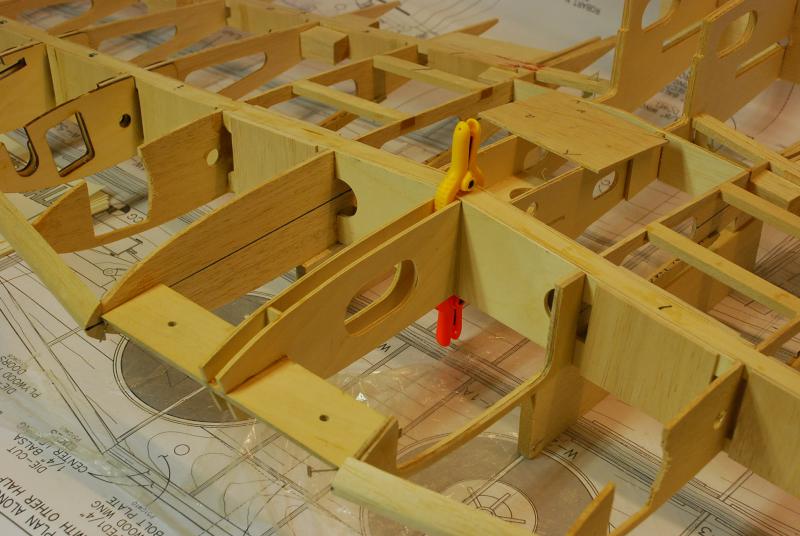

                              började jag ta ur på spryglarna så att hjulet kommer närmare vingbalken. På fotot ovan tycker jag att det ser ut som om ställen fälls lite bakåt vilket stämmer bra med landställsluckorna.
                              Klicka på bilden för större version

Namn: DSC_2666.jpg
Visningar: 1
Storlek: 58,4 KB
ID: 479806

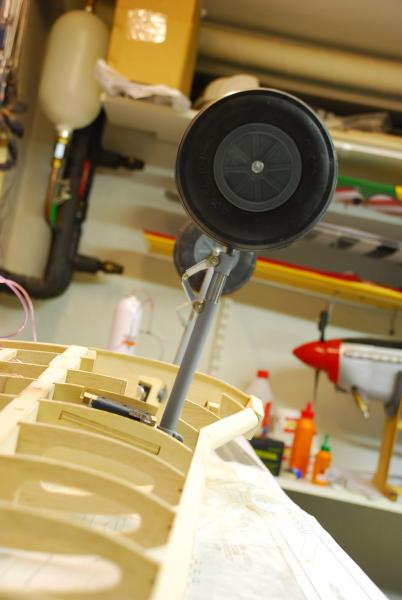

                              Sedan var det dags för provmontering. Jag gjorde ett par extra infästningar som ställen ska skruvas i, i vingen, för att ha och laborera med. Som synes är inte ställen helt lodräta vilket dom ska vara. På bilden är lutningen lite överdriven pga av vidvinkeln på kameran. Det blir till att shimsa tills jag hittar rätt. Sen överför jag de måtten till de infästningar som ska monteras.
                              Klicka på bilden för större version

Namn: DSC_2667.jpg
Visningar: 1
Storlek: 49,3 KB
ID: 479808Klicka på bilden för större version

Namn: 44-73339_68_cf1.jpg
Visningar: 1
Storlek: 97,0 KB
ID: 479811

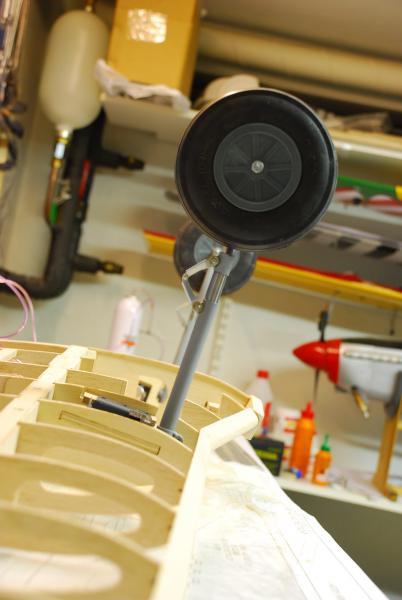

                              I den här ledden ser det ju bra ut.
                              Klicka på bilden för större version

Namn: DSC_2670.jpg
Visningar: 1
Storlek: 29,6 KB
ID: 479809

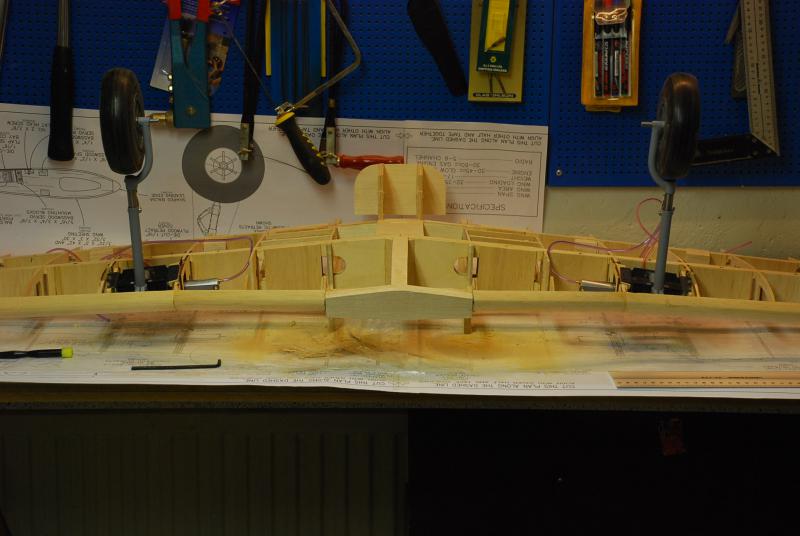

                              När jag ändå hade monterat ställen kunde jag inte låta bli att leka med lite luft inkopplat.
