Piper Cub L4 skala 1/3

[genland]

Efter att ha byggt 2st 1/3 Cubar från Balsa USA,
nu tappar man ju allt av de lilla självförtroende man
mödosamt byggt upp......

Tar av mej den imaginära hatten för dej!

MVH Kent

[kjni]

Jisses blir mållös...Amazing

Även fast det är en Cub?? Inte 3D-kapabel men bra nära..../Kjell

[kjni]

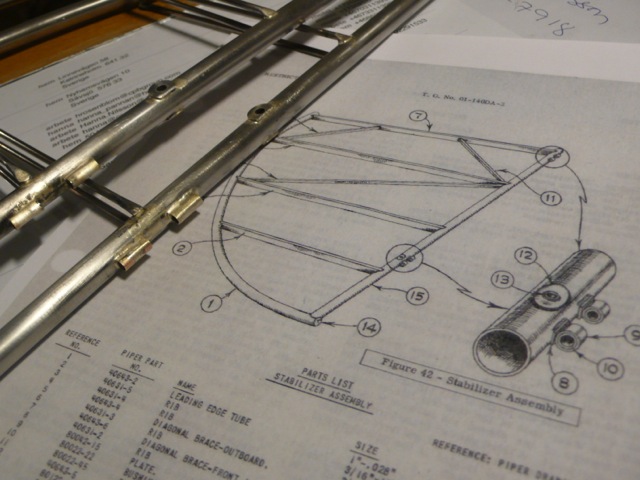

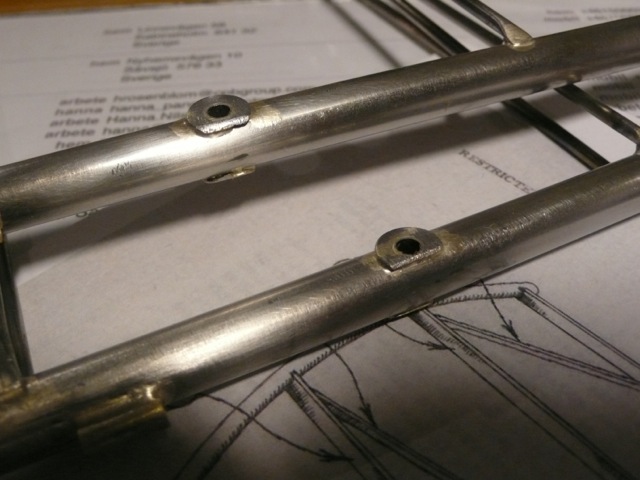

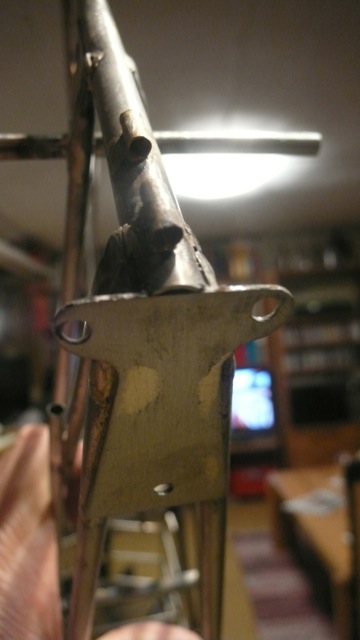

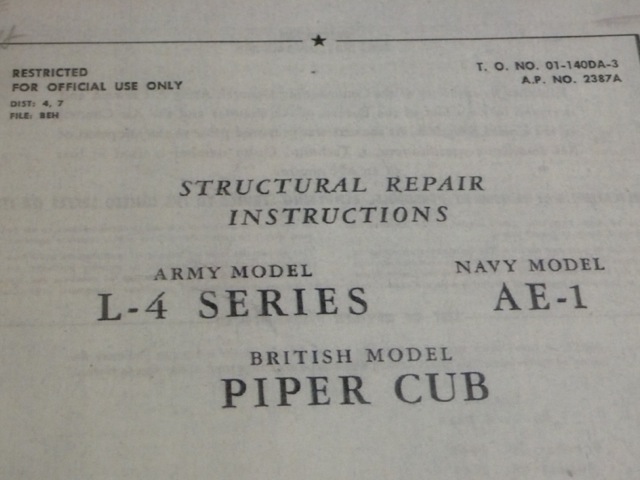

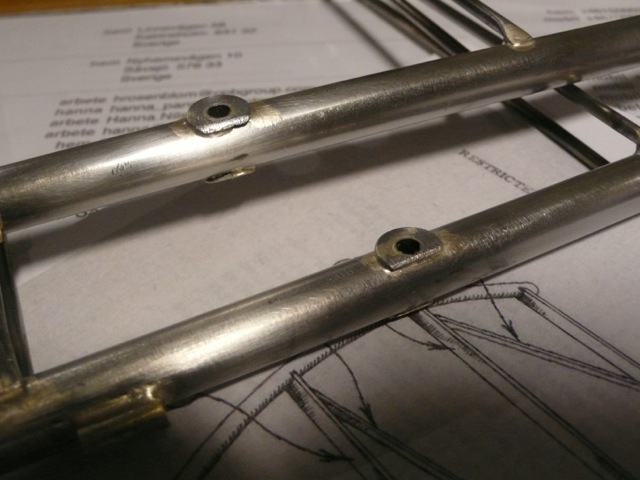

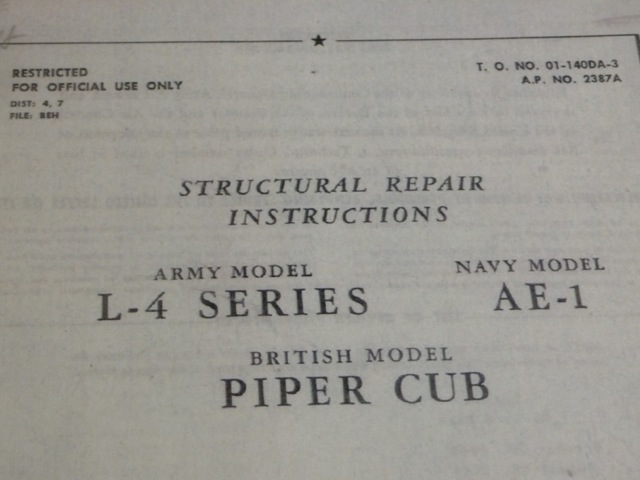

Fixat infästningar för riggning på stabbhalvorna. Genomgående rör med 4 mm diameter och så en liten bricka på varje sida. Vajerfästen sätts på plats med M3-skruv. Bakgrunden på bilderna är från reparations-/servicemanual för J3/L4. Hittade den på nätet på

http://www.j3-cub.com/

Det är en sajt med MYCKET info för den som är intresserad av Cubbar.

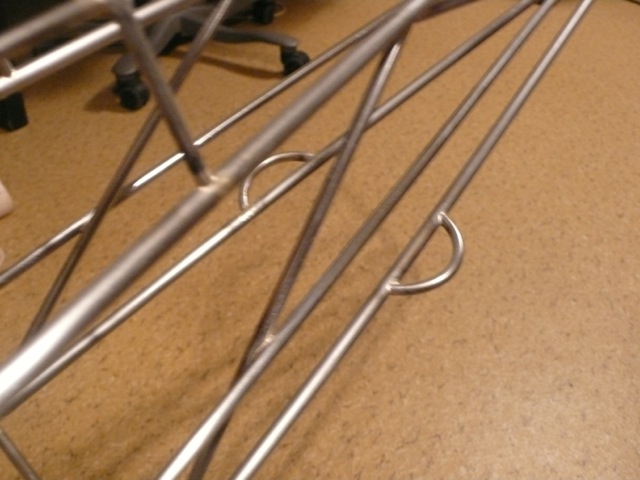

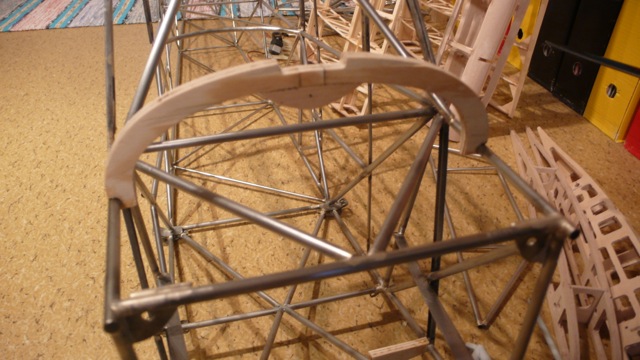

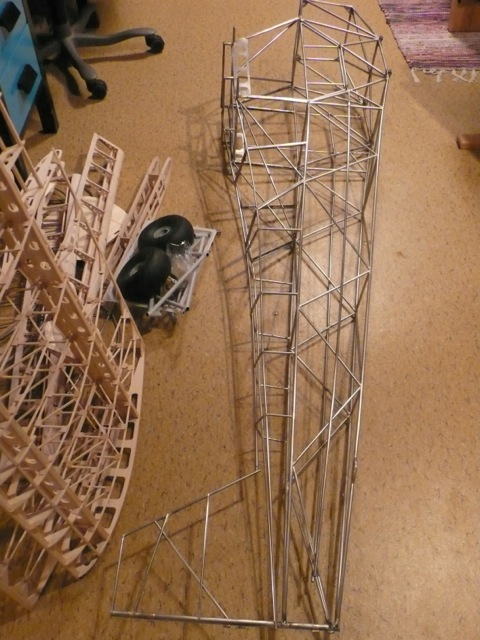

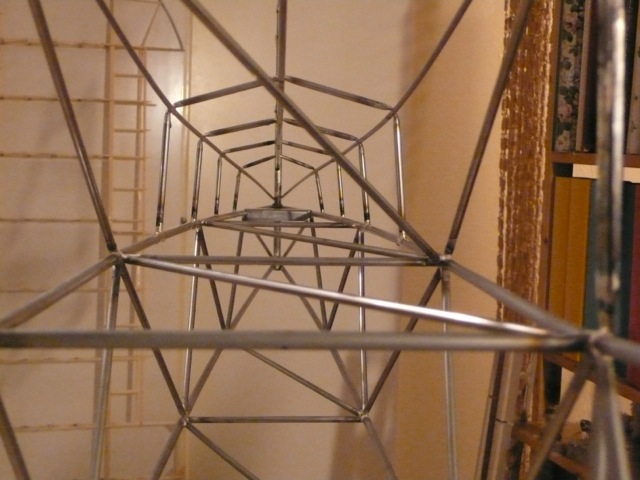

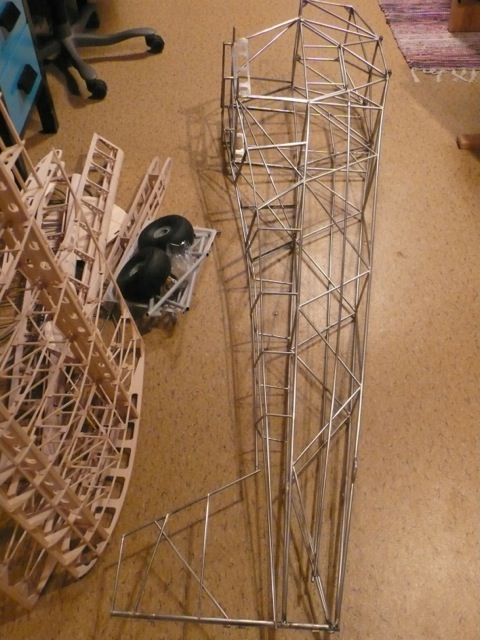

Har också börjat jobba med bakkroppen och överdelen på kabinen. Kroppen som den ser ut på bilden väger 2,1 kg. Stabbens infästning skall vara justerbar men inte riktigt utformad som på den riktiga. En sprint igenom något av hålen låser framkanten i lämplig höjd.

/Kjell

[kjni]

Go´kväll!

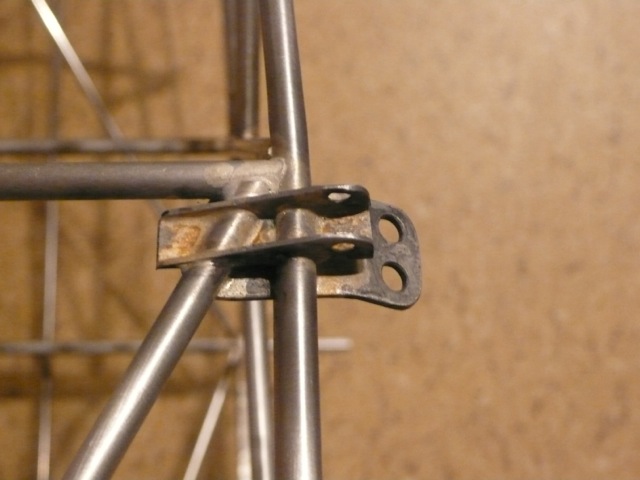

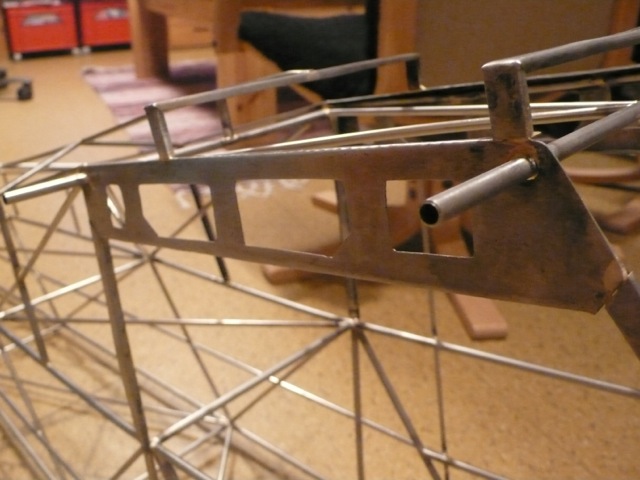

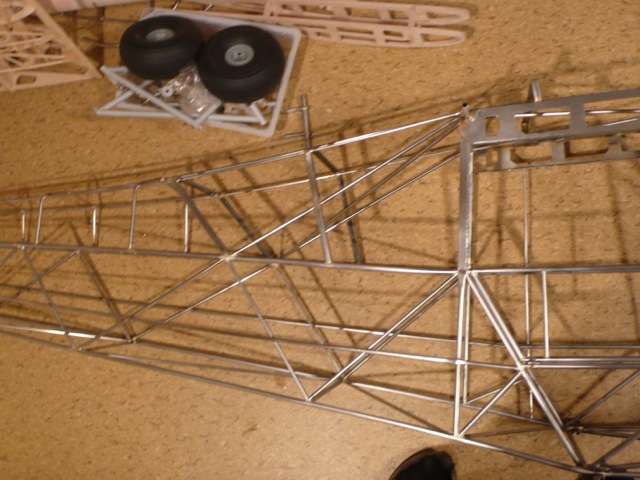

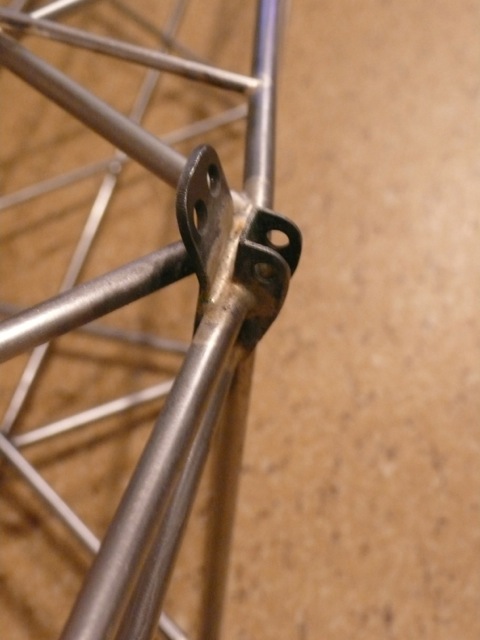

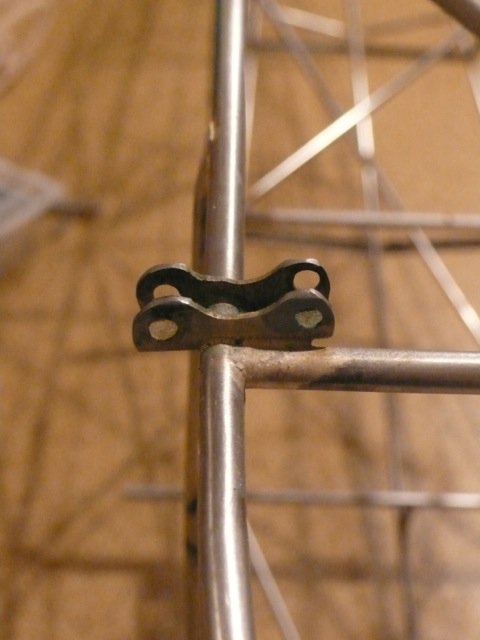

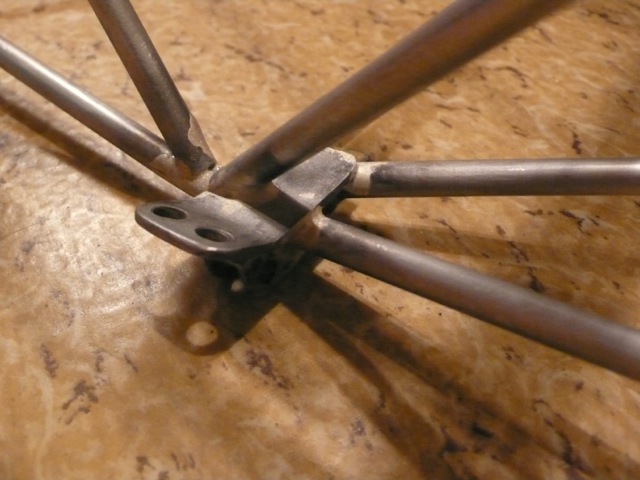

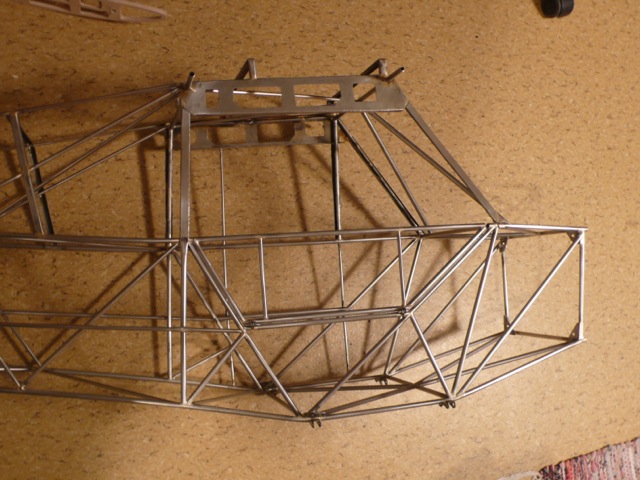

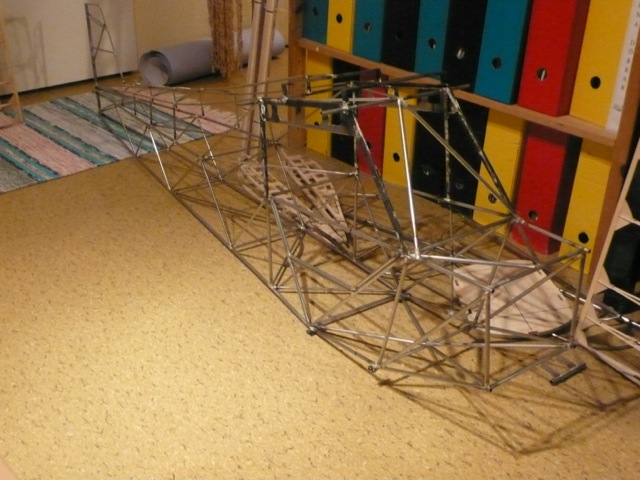

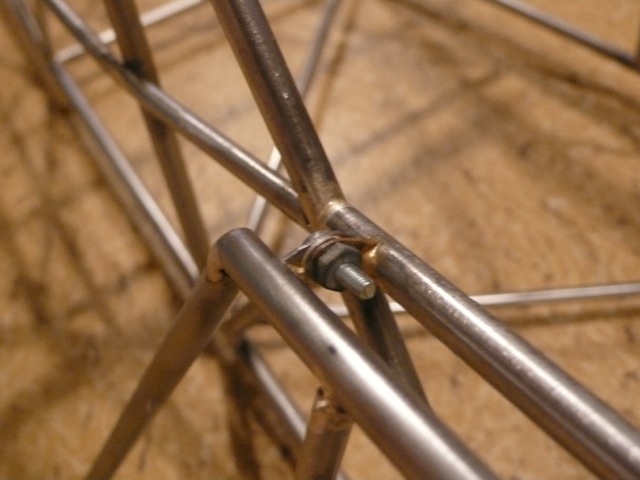

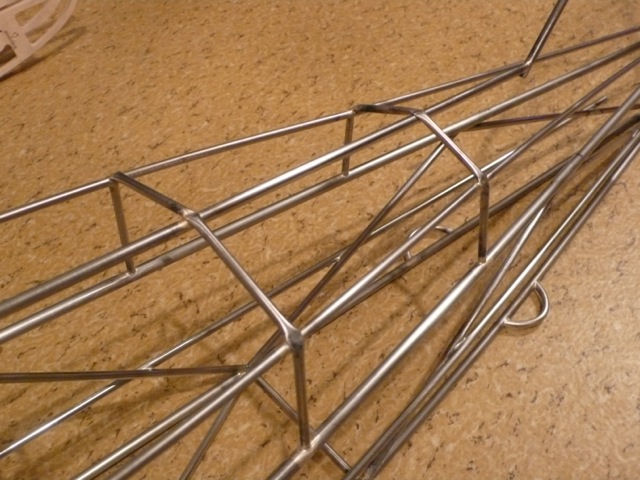

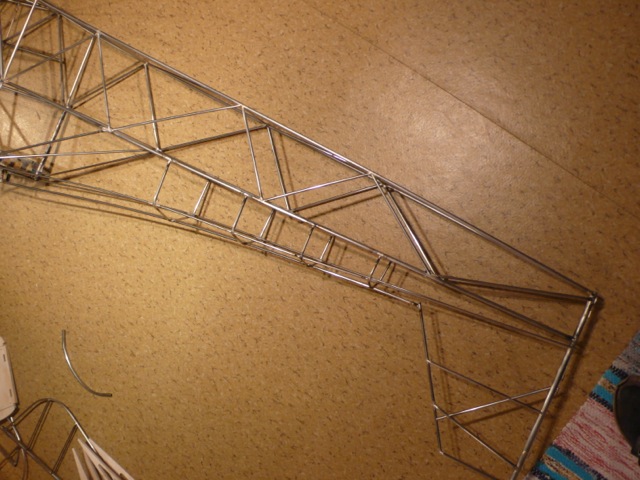

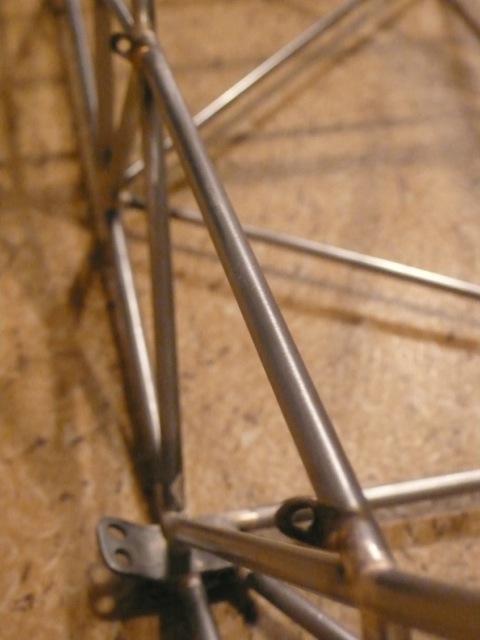

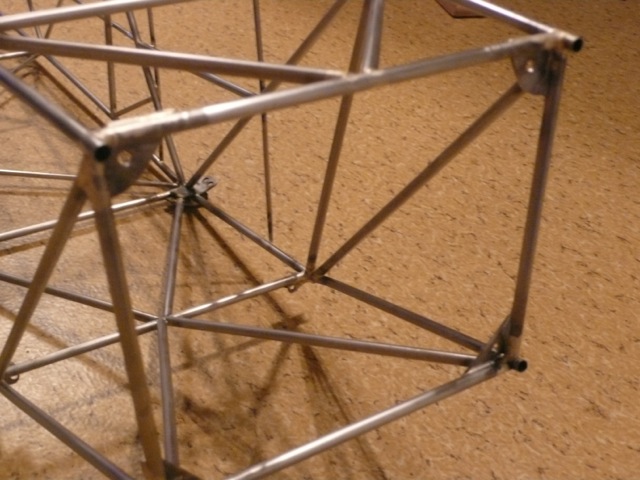

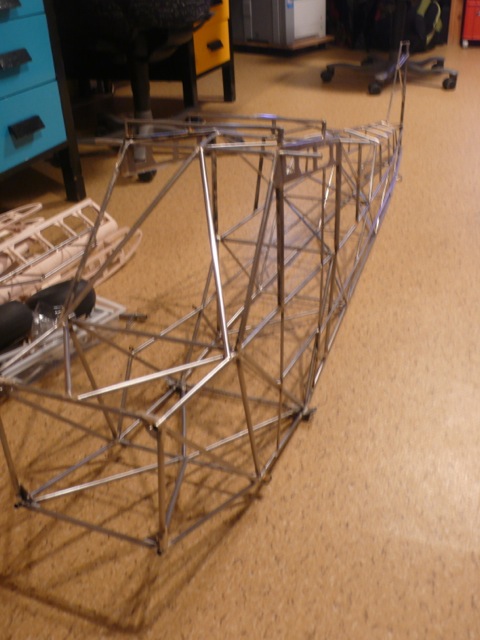

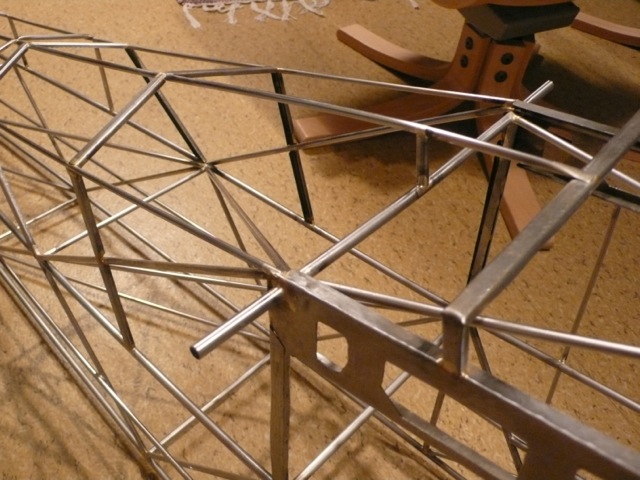

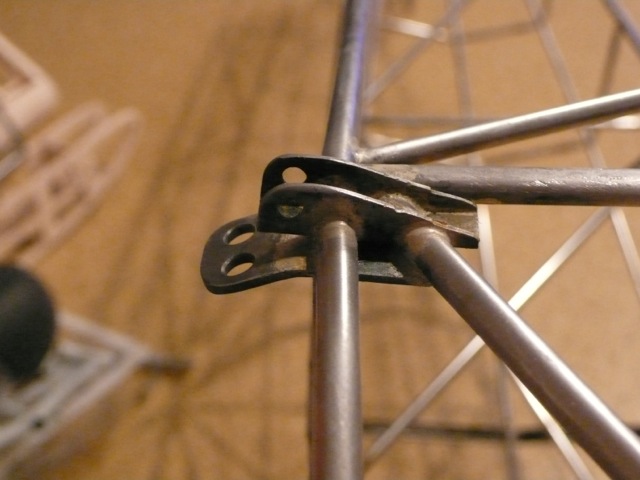

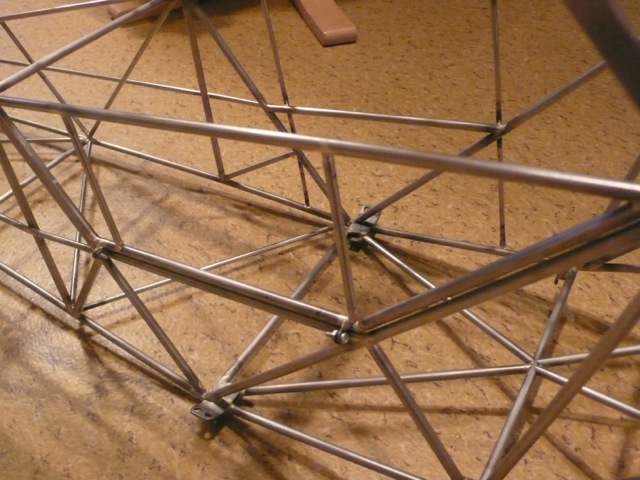

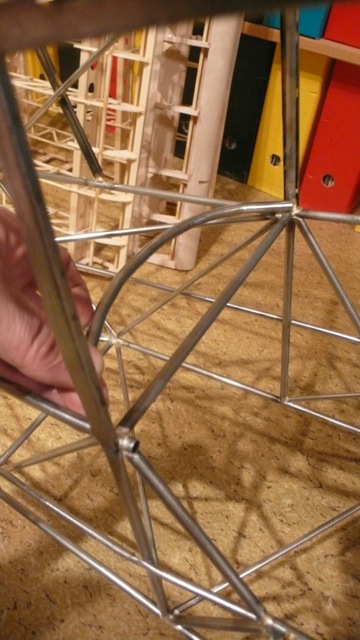

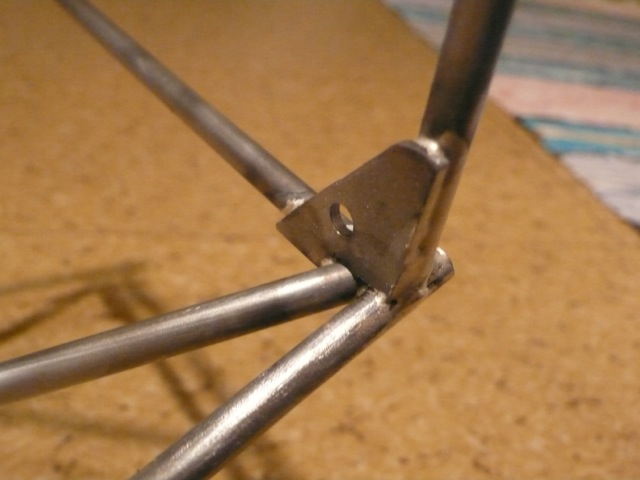

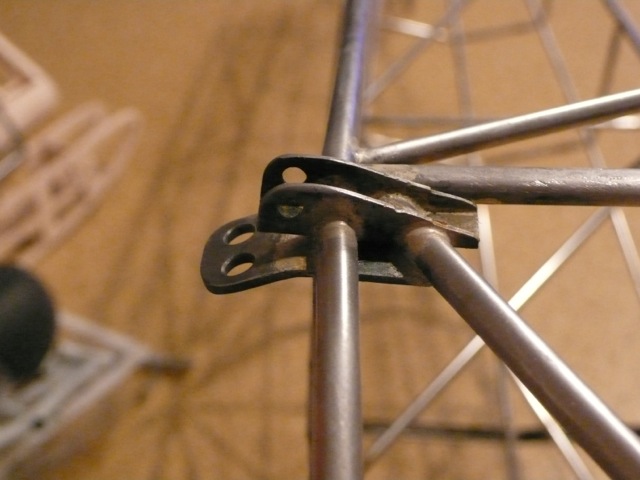

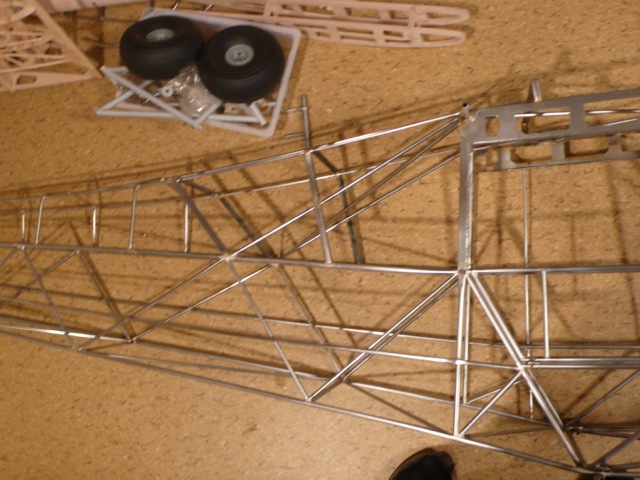

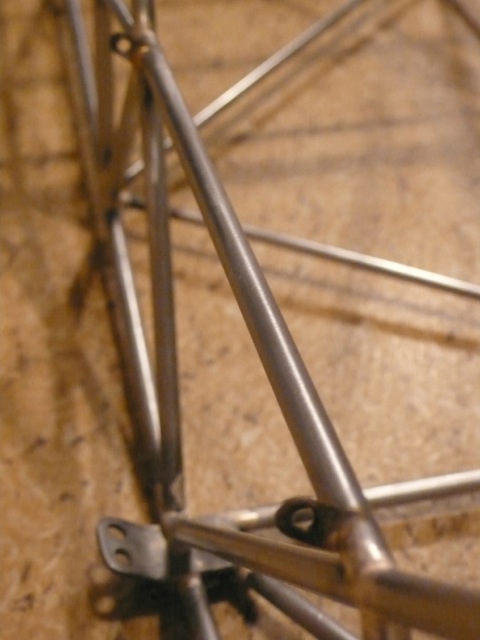

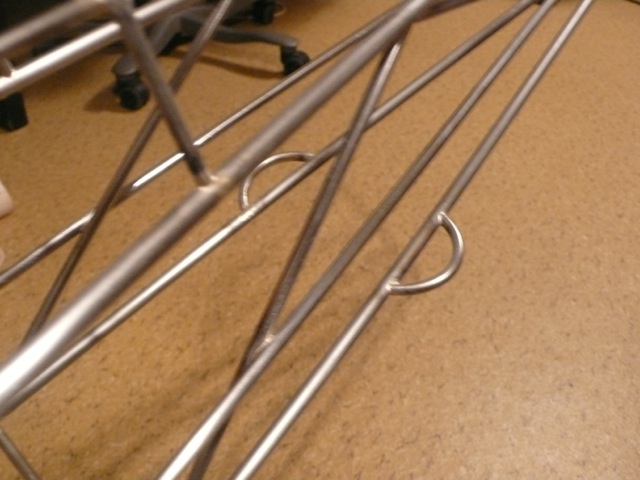

Så börjar kropppen närma sig färdig. Bakkroppen klar så när som på stabbinfästningen där jag har lite delar kvar att tillverka. Lyfthantagen på plats baktill. Fästen för vingstöttorna inlödda och även fästen för motorspantet. U-profilerna runt kabinen och för "växthuset" tillverkade av 15 mm breda spännband av stål som glödgats för att bli av med härdningen och sedan knackats till u-form över ett fyrkantsstål i skruvstädet. Tyvärr är dessa bitar inte rostfria så jag kommer att bli tvungen att lackera stålskelettet innan det är dags att klä. Även plåtarna vid vinginfästningen är vanlig bilplåt och behöver rostskydd. Ser att Air Media nu annonserar både rostfria rör och rostfri plåt, 0,3 mm och 0,8 mm. Skulle varit fint att haft istället för vanlig plåt.

Nedre delen av dörren också en bit på väg med gångjärnen på plats. Kommer att bli en del pyssel med låsmekanismen som skall bli lik den riktiga.

Hälsningar
Kjell

[kjni]

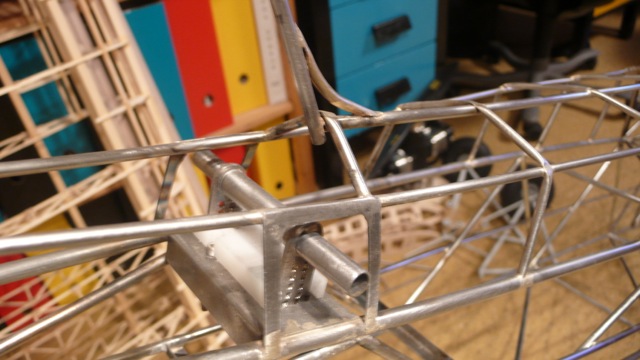

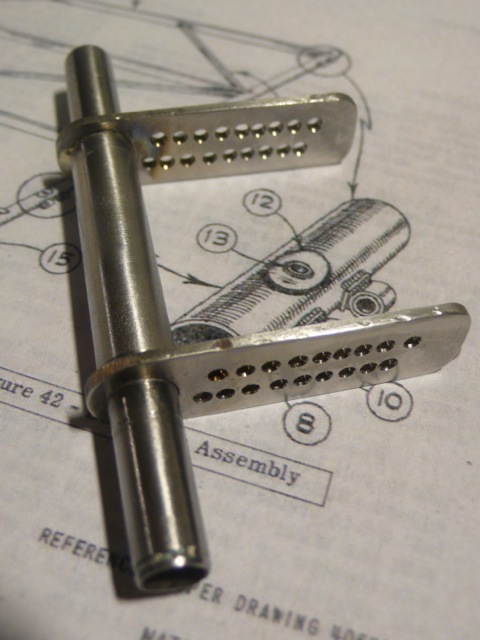

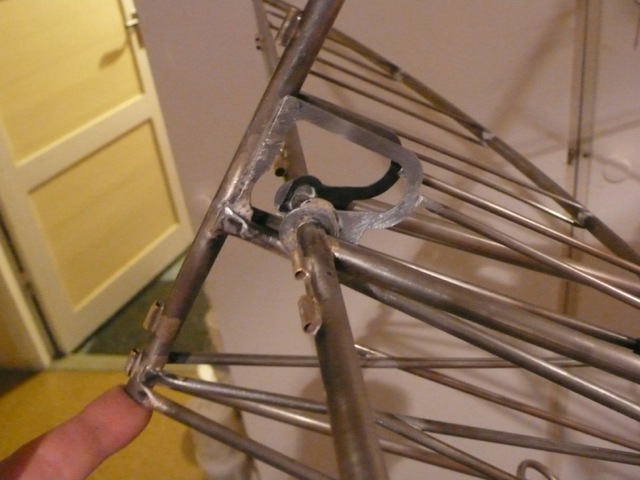

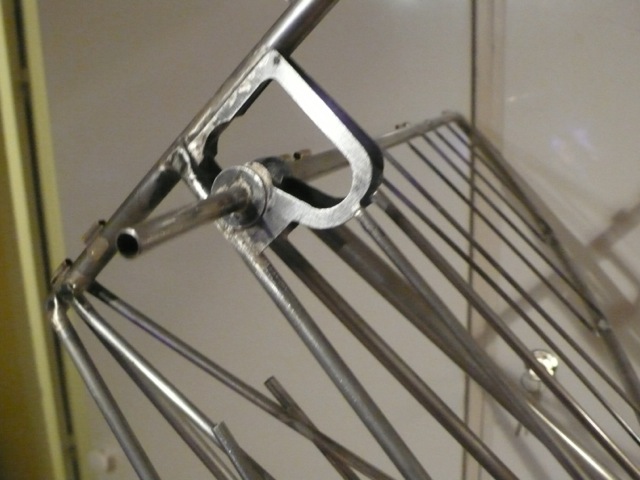

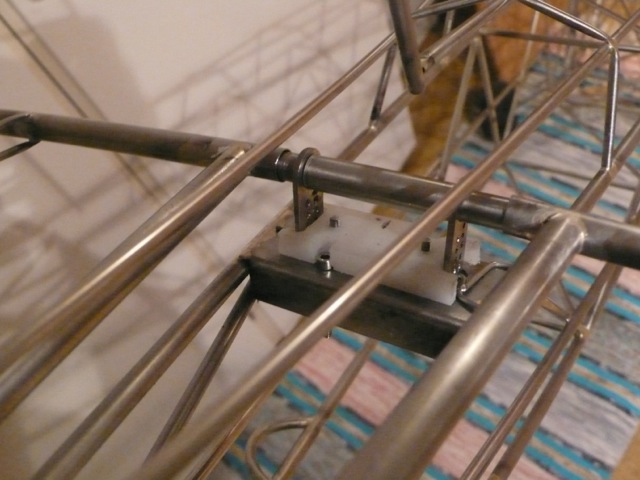

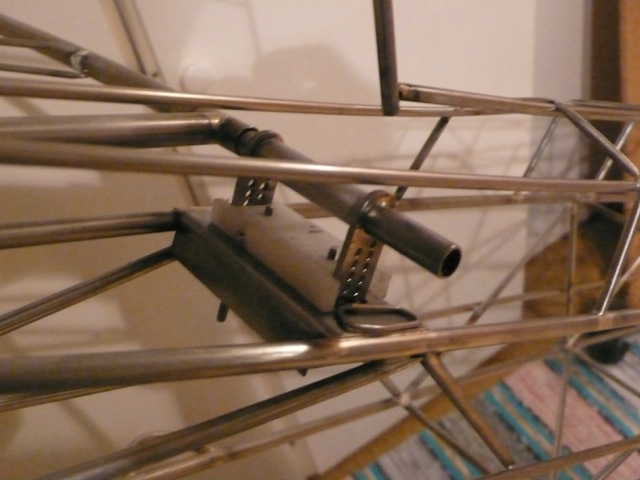

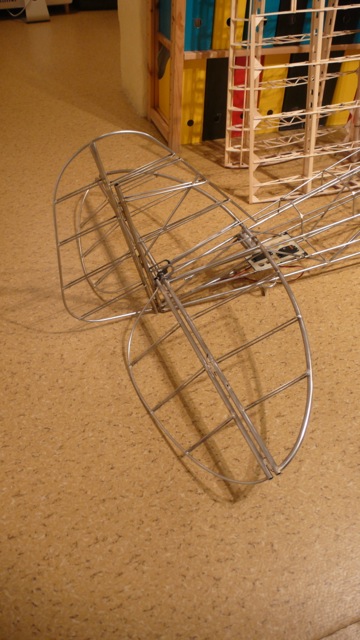

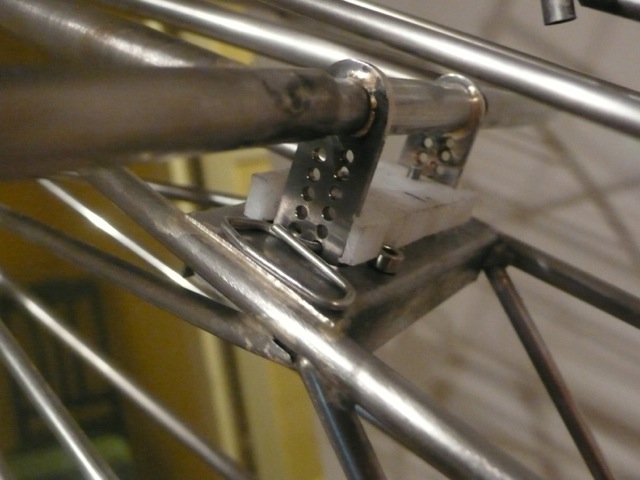

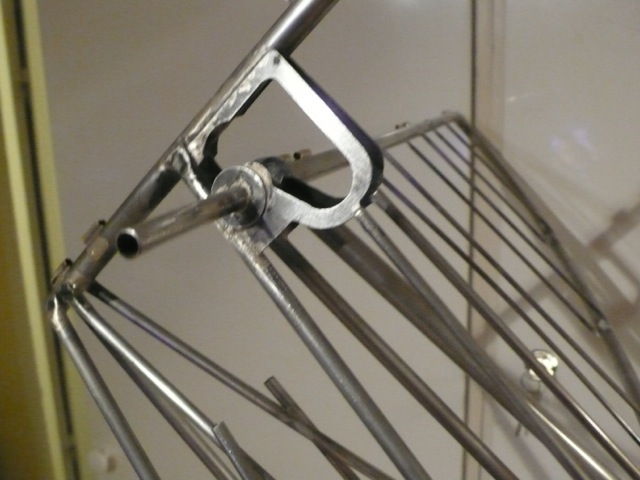

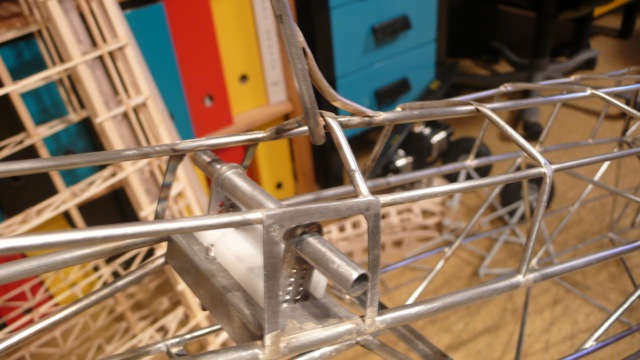

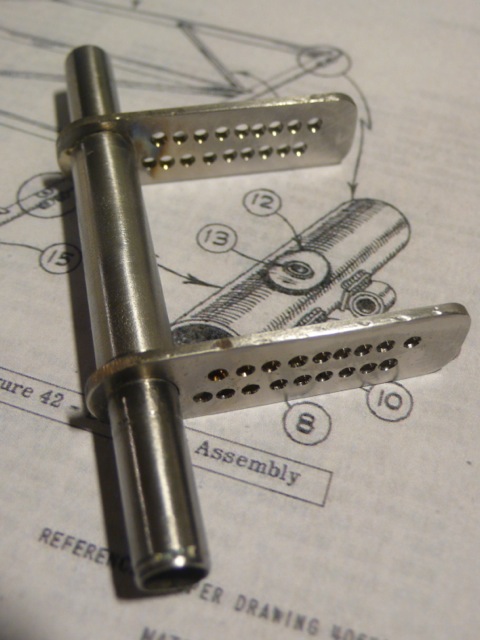

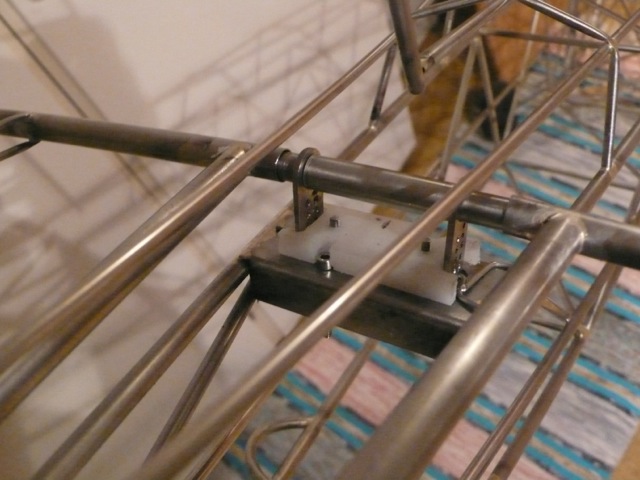

Nu är delarna för stabbens infästning på plats. Det bakre fästet är fast och stabbhalvorna ledar på röret. De hålls ihop av roderhornen (ett på varje höjdroderhalva) som kommer att vara ihopskruvade. På så sätt kommer stabben att kunna vridas i bakre fästet och anfallsvinkeln justeras genom att höja eller sänka det främre fästet. Positionen låses med en sprint genom de små hålen och sprinten låses med den övre nylonplattan som är skruvad från botten. Nylonlagringen är till för att slippa metall mot metall.

MVH
Kjell

[Snickarjävel´n]

Nu är vi inne på en helt annan nivå än tidigare skådat, sjukt läckert som kidsen säger.

[kjni]

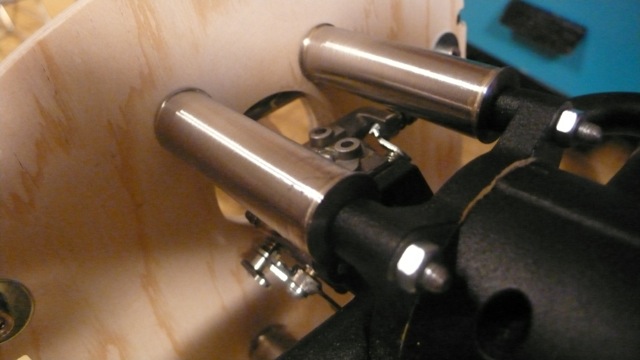

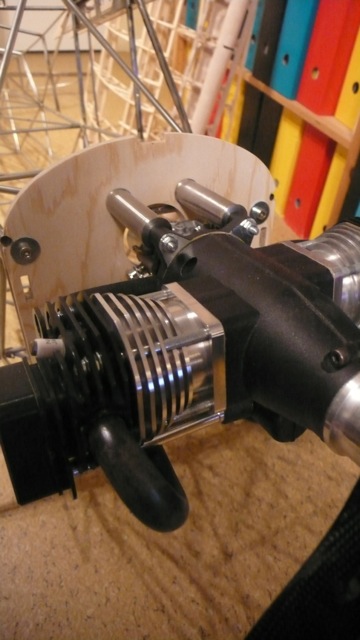

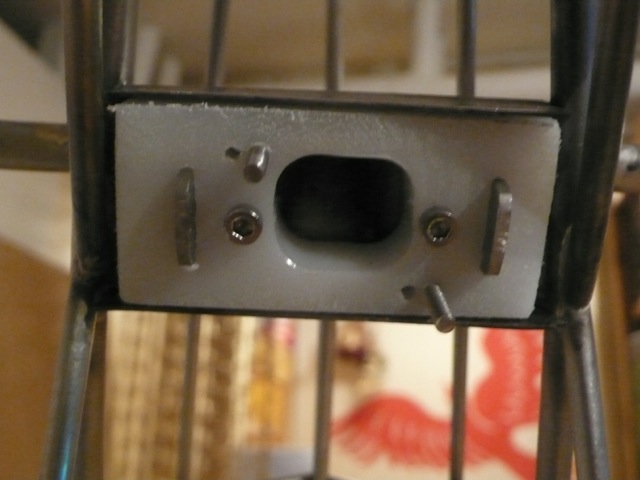

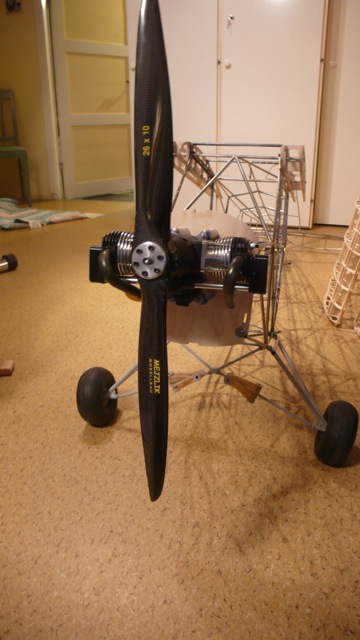

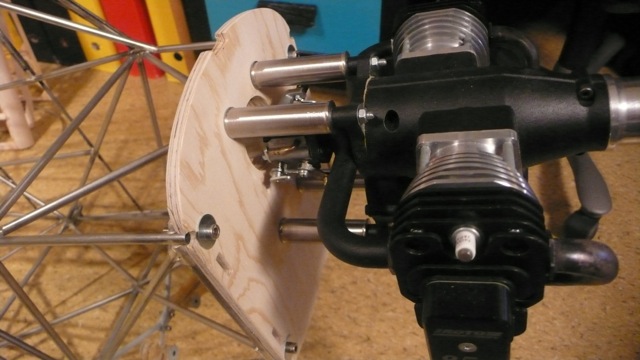

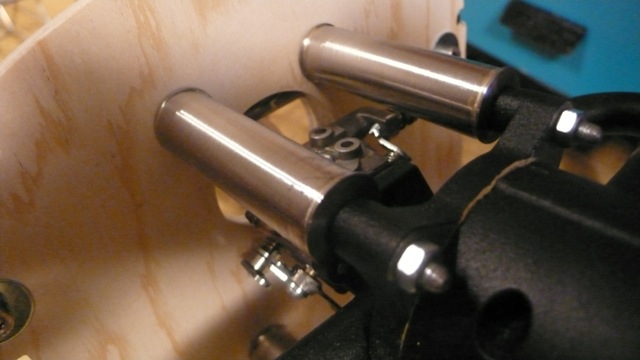

Så har det gått en liten vecka snart igen... Motorspantet klart och nya distanser för motorinfästningen tillverkade, tunnväggiga stålrör med pålödda brickor i ändarna samt genomgående M5 gängad stång. Har använt liknande förut och det har fungerat bra. För att få rätt mått fram till propellern har jag fått ta upp ett hål i motorspantet för insugningstratten på förgasaren. Opraktiskt att ha förgasaren baktill, vore bättre om den satt under motorn. Alternativt kunde ju motorspantet flyttats bakåt men då hade det blivit andra problem istället. Kommer att sätta på en "burk" på insidan av motorspantet så att förgasaren inte kommunicerar med insidan av kroppen.

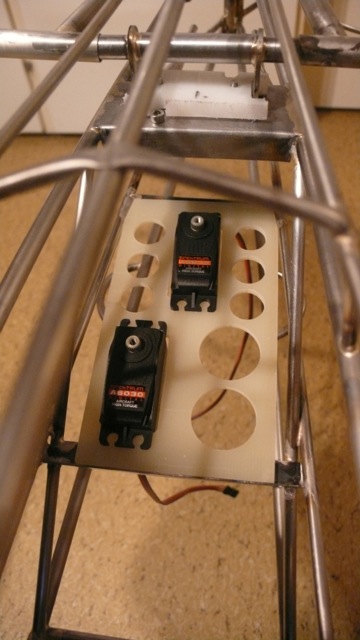

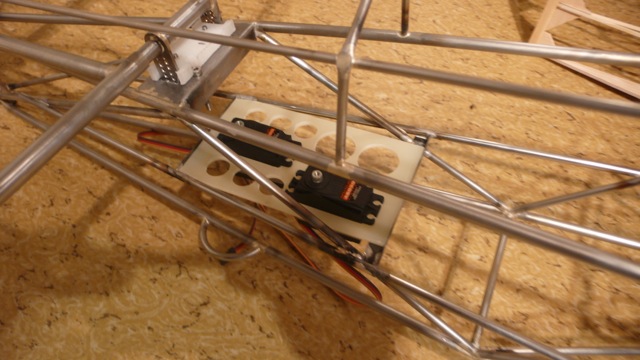

Fästen för servoplatta inlödda i bakkroppen och servoplatta tillverkad i 3 mm glasfiber. Har valt att sätta servona baktill för att få korta anslutningar till roderhornen och få så tomt som möjligt i kabindelen för ev framtida inredning. Var lite orolig för att tyngdpunkten skulle hamna långt bak men med stjärtpartiet grovmonterat och motorn på plats ligger TP 15 mm längre fram än tänkt.

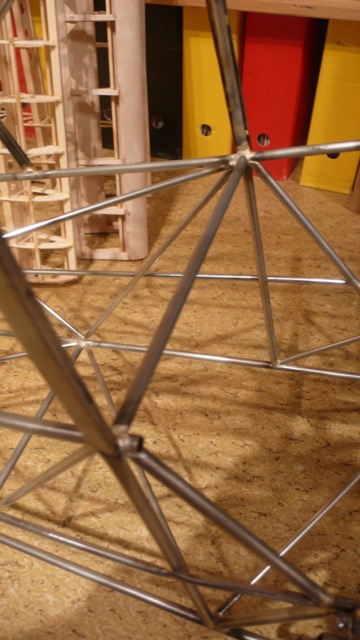

Har upptäckt ett fel - baktill i kabinen har jag lött in ett rakt rör istället för ett böjt. Lutar år att det får bli att ta fram bågfilen och kapa loss det raka och löda in det böjda istället. Det är en ekel operation och då går det att få till inredning med stolar på rätt sätt. Fort och fel...!

Ett par filmer som inspiration:

Paolos L4 på flottörer

En annan fin L4

Hälsningar
Kjell Nilsson

[ewalds]

Har ju också följt detta imponerande bygge och kan bara säga att det ska bli oerhört spännande att få se den live i Östersund om några månader. Verkligen!

/Micke

[kjni]

Micke, tack för det. Hoppas få se se din granna Super Cub i Östersund också. Kanske vi kan göra Östersundsträffen till ett riktigt Cub fly-in...

/Kjell

[genland]

Helt sanslöst fantastiskt bygge!!


Nog ett av de mest imponerande man sett till
dags dato....


MVH Kent

:icon_pray:

[kjni]

Tack Kent, fast egentligen är det inte så svårt bygge. Det finns ju utmärkta beskrivningar på Paolos sajt och ritningen är bra. Har inte byggt något i liknande teknik förut men det går ganska fort att få grepp på rörpassning och lödning.

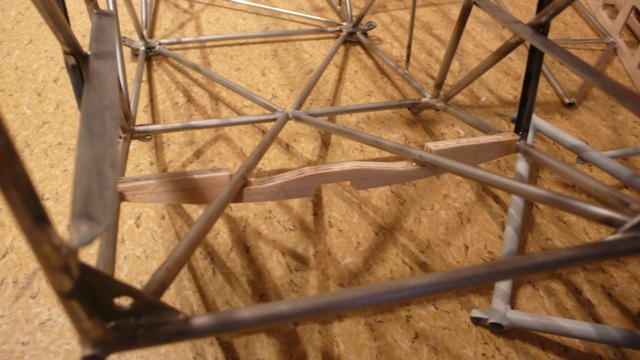

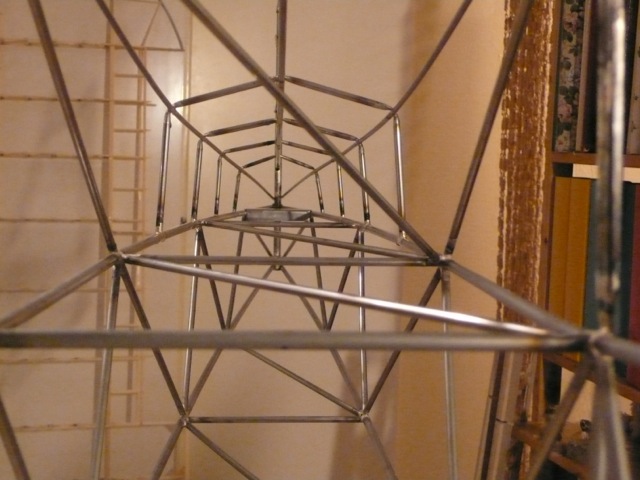

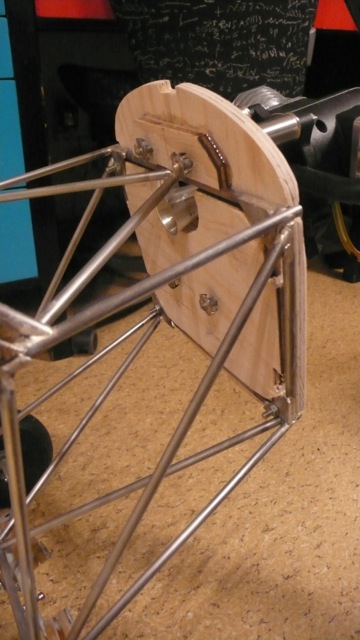

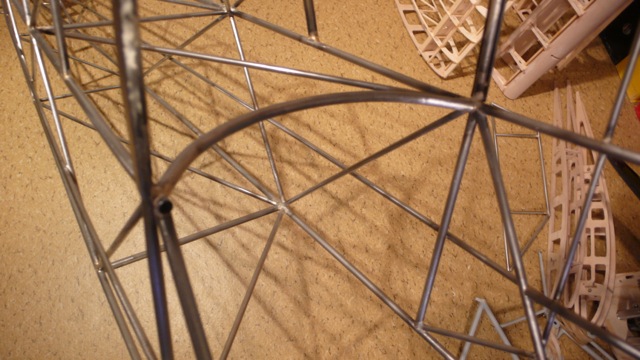

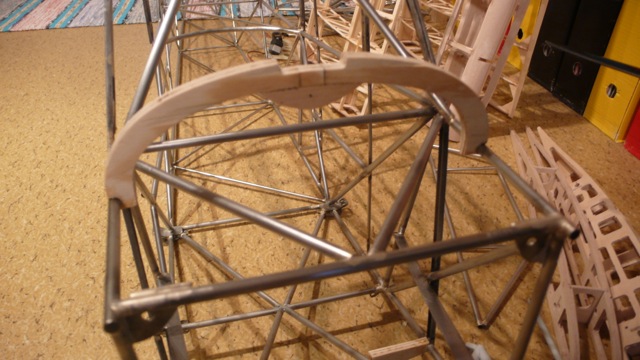

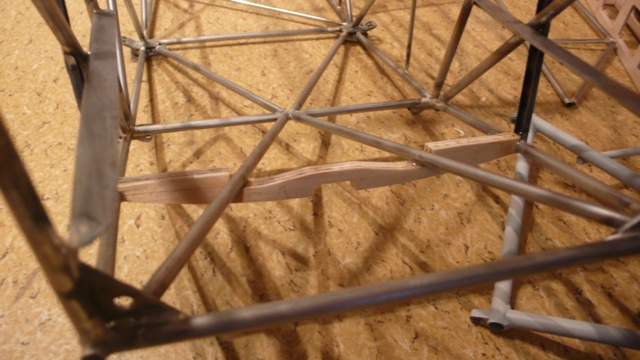

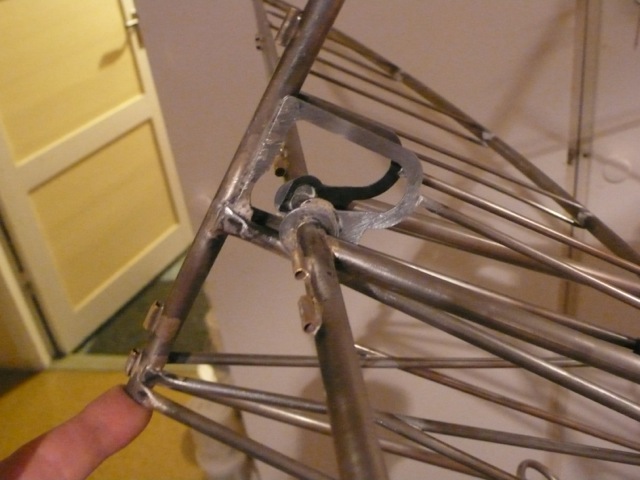

Sedan sist har jag nu monterat in plywoodspant i nosdelen. I dessa skall sedan nosbeklädnaden i alu-plåt skruvas fast efter att kroppen är klädd. En del smådelar också inlödda, t ex ramar runt stabbinfästningen och fäste för sporrhjulet. Har också bytt ut det felaktiga tvärstaget i bakre delen av kabinen.

/Kjell

[kjni]

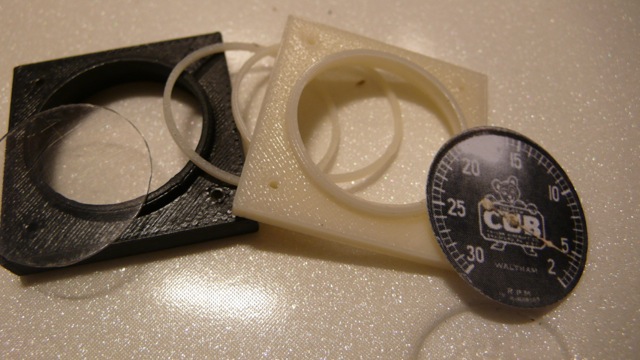

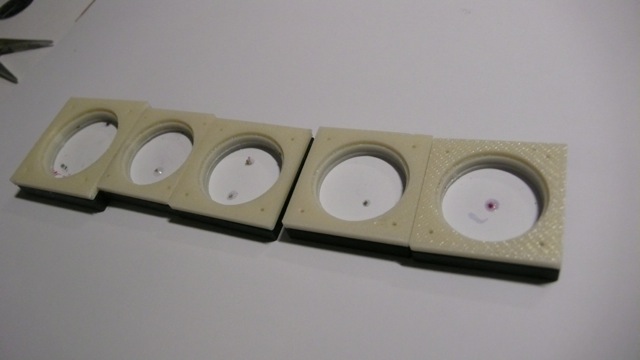

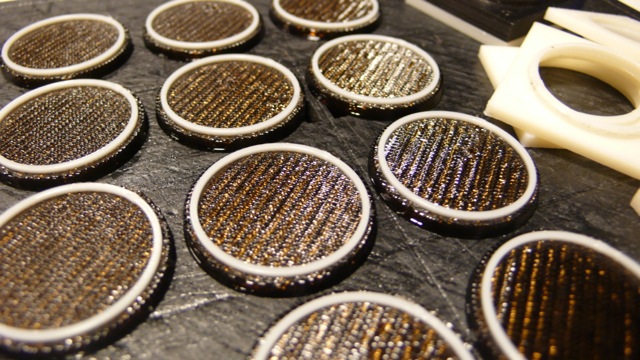

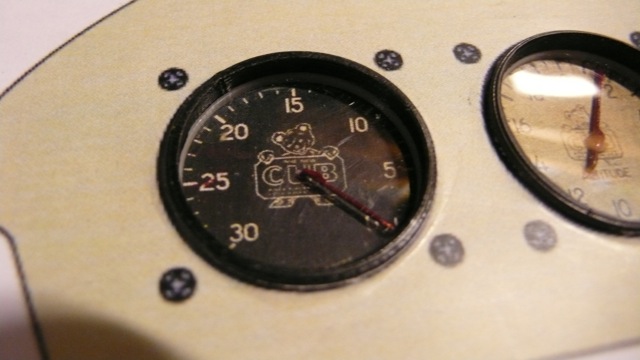

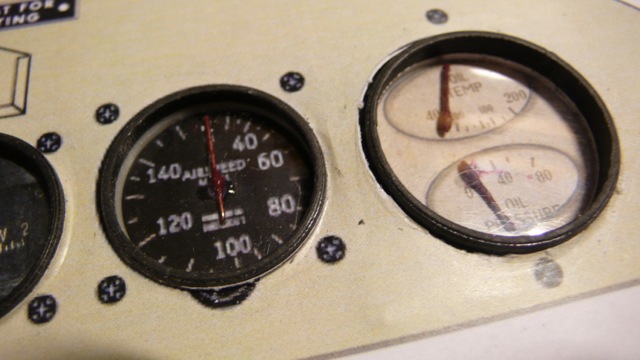

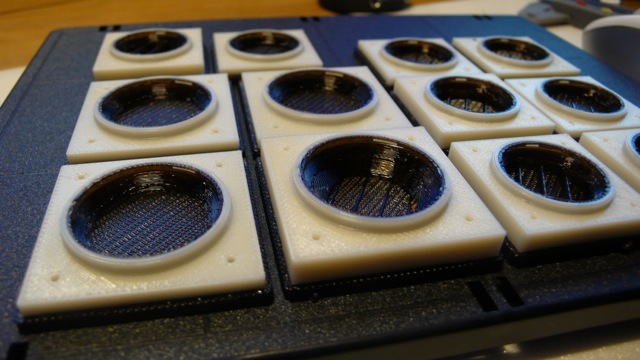

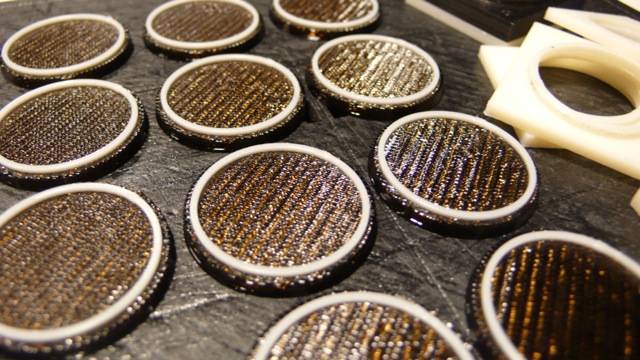

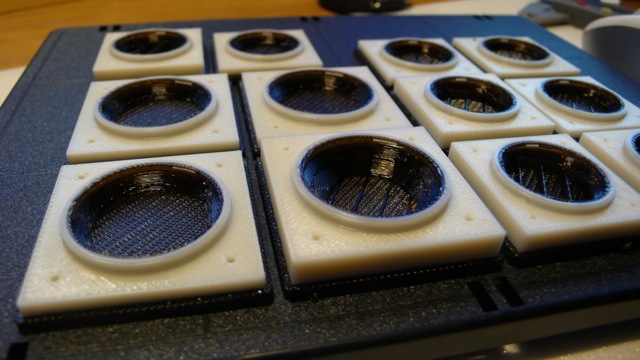

Har idag roat mig med att tillverka instrumenten och provmonterat i en pappersdummy av instrumentbrädan. Ganska skojigt pyssel så här på lördagseftermiddagen. Delarna är printade i ABS-plast i en 3D-printer. Sen är instrumentbakgrunden utskriven i lagom storlek från bilder jag hittat via Google. Visarna är av tunn koppartråd målade med frugans nagellack...

MVH
Kjell

[kjni]

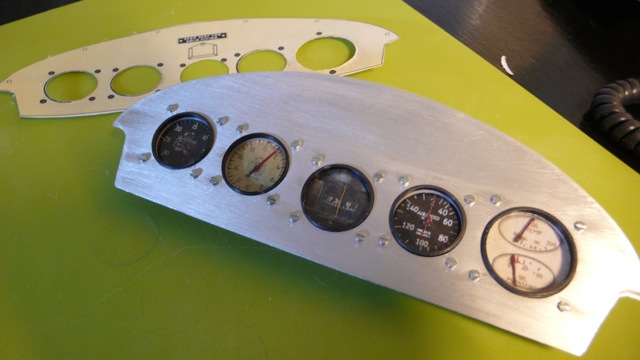

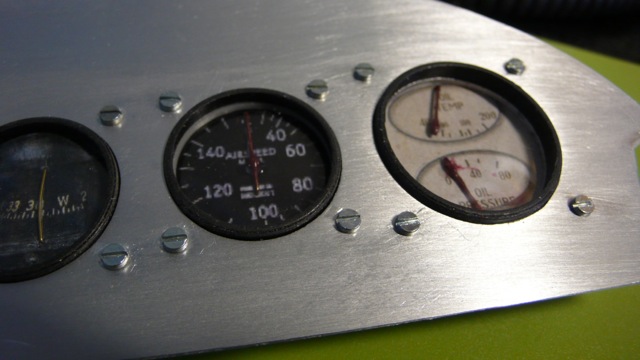

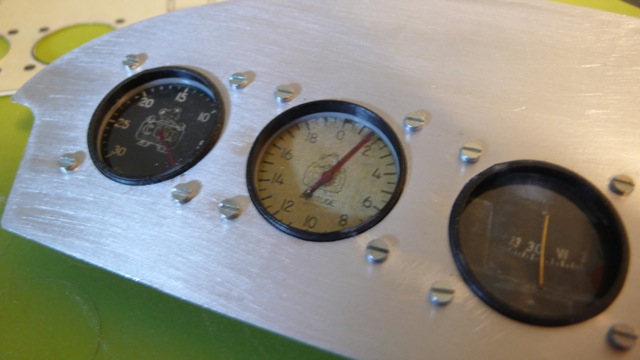

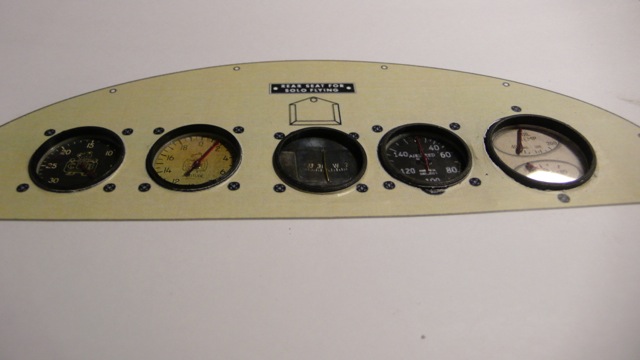

Så var pappersdummyn ersatt av instrumentbräda i 0,5 mm aluminium och M2-sruv för instrumenten...

/Kjell

[hjalleo]

Så var pappersdummyn ersatt av instrumentbräda i 0,5 mm aluminium och M2-sruv för instrumenten...

/Kjell

[ATTACH=CONFIG]27783[/ATTACH][ATTACH=CONFIG]27784[/ATTACH][ATTACH=CONFIG]27785[/ATTACH]

Hej Kjell!

Jädrar vad snyggt det blev! Ja, det är inte bara instrumenten som jag tycker ser bra ut, hela bygget ser kanon ut. :applouse: En 3D-printer verkar ju vara synnerligen behändigt att ha...

Mvh Olov

[kjni]

Tack Olof. Lite glest med uppdateringar just nu pga andra saker som krävt tid. Arbetet har dock fortsatt i lite långsammare takt. En del tid har också gått åt att försöka hitta en del material som saknas - just nu letar jag 0,5 mm aluminiumplåt i lite större format för inklädnad av nospartiet och att göra kåpan av. Tänkte försök knacka den i aluminium istället för epoxy...

Bifogar en annan variant på Cub som jag hittade på nätet - kanske någon blir sugen på att göra en radiostyrd pappers-Cub?

/Kjell

PappersCub.pdf
