Kajakens CNCbygge

[simonarvestrand]

Det är nog för att jag ligger med lite för hög feber tror jag. det är ju mest jag som är intresserad
Så ingen nödstoppskontakt kollad än.

[kajakmannen]

Aha krya påre Simon.

MVH / kajaken

[kajakmannen]

I väntan på drivrem till nya motorn på x-axeln samt ändlägesbrytarna för home och limit så har jag börjat titta på frässpindeln. Chuck hade jag ju köpt men beställde idag en 12 kW motor borstlös med vattenmantel. Blir nog remdrift mellan motor och spindel.

[kajakmannen]

Ögon som har tips eller bra rabatter på kullager. Är ute och jagar billiga vinkelkontakt kullager som klarar dryga 30.000 rpm med fettsmörjning. Innerdiameter 20 mm men annars öppen för förslag. Kollade på den lokala kullagerkrängaren och då skulle varje av de tå vinkelkontaktlager jag behövde kosta ca 2.000 kr vardera :O auch

[Pekkala]

Ögon som har tips eller bra rabatter på kullager. Är ute och jagar billiga vinkelkontakt kullager som klarar dryga 30.000 rpm med fettsmörjning. Innerdiameter 20 mm men annars öppen för förslag. Kollade på den lokala kullagerkrängaren och då skulle varje av de tå vinkelkontaktlager jag behövde kosta ca 2.000 kr vardera :O auch

Vilken axiell belastning räknar du med att få? Vanliga enradiga spårkullager har en axial bärförmåga på 0,5 av det statiska bärighetstalet. Ett exempel, Enradigt kullager SKF 6004 d=20 D=42 t=12 Dyn 9,95kn Stat 5kn r/min 38000 = max axiell belastning 2,5kn.
Är det tillräckligt?

[kajakmannen]

Oj hur räknar man på sådant :S Jag skall fräsa i aluminium som hårdast. Någon som är bra på att räkna och som kan bistå?

MVH / Kajaken

[Pekkala]

Vi leker lite med tanken att du bjuder hem ortens starke man som är tyngdlyftare, han får ställa sig på fräsbordet med sina två fötter och tar tag i den tilltänkta frässpindeln med sina händer, som för tillfället är placerad i mitten av fräsen.
Han lyfter det han kan, ca 250kg samtidigt som vi studerar vad som händer!
Det är vad spindellagringen tål som max, frågan är, tål den övriga maskinen det utan att flexa eller vika sig för mycket?
Är svaret Ja på den frågan bör du titta på en kraftigare lagring, annars skulle jag i alla fall prova då dom kullagrena inte kostar många kronor.
Fuderade en snubbe smått avundsjuk på fräsen :stupido2:

[kajakmannen]

Faan vilken pedagogisk beskrivning

Tala till bönder på bönders vis! Haha

Chansar nog på dom lagren. Ett sådant i botten och sedan ett cylindriskt rulllager med fri innerbana i toppen.

Dags att börja cadda.

[LIP]

Vi leker lite med tanken att du bjuder hem ortens starke man som är tyngdlyftare, han får ställa sig på fräsbordet med sina två fötter och tar tag i den tilltänkta frässpindeln med sina händer, som för tillfället är placerad i mitten av fräsen.
Han lyfter det han kan, ca 250kg samtidigt som vi studerar vad som händer!
Det är vad spindellagringen tål som max, frågan är, tål den övriga maskinen det utan att flexa eller vika sig för mycket?
Är svaret Ja på den frågan bör du titta på en kraftigare lagring, annars skulle jag i alla fall prova då dom kullagrena inte kostar många kronor.
Fuderade en snubbe smått avundsjuk på fräsen :stupido2:

Va fasen, har du blivit pedagog också nu.....?

[Pekkala]

Jamenvafa.. kan man inte räkna eller på annat sätt bevisa sin tes får man väl ta till lite bonnfurnuft,
Och ibland har man lite tur när man tänker :sarcastic:

[kajakmannen]

Dags att lägga upp lite nyheter

Jag fick just SMS om att de nya ändlägesbrytarna har kommit till posten wihiiii

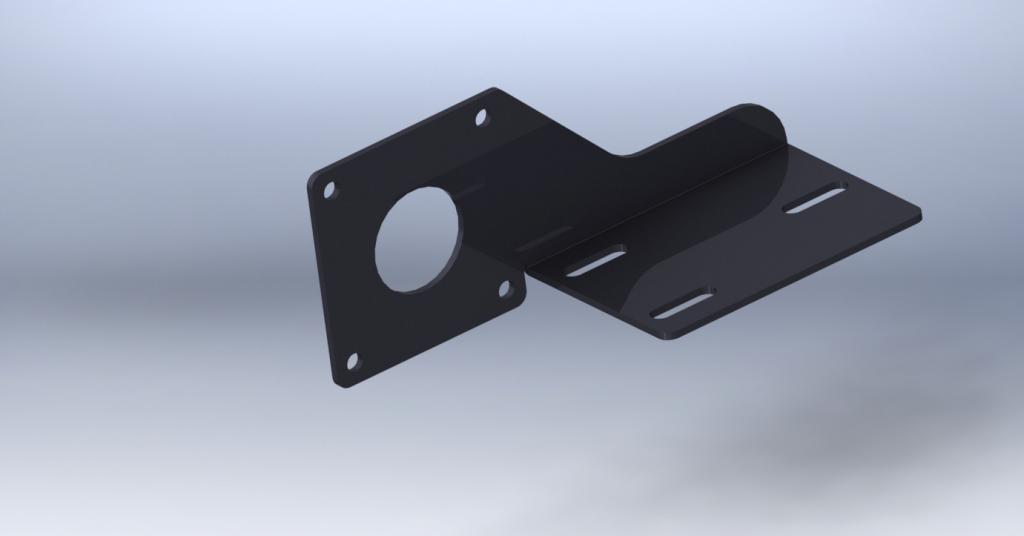

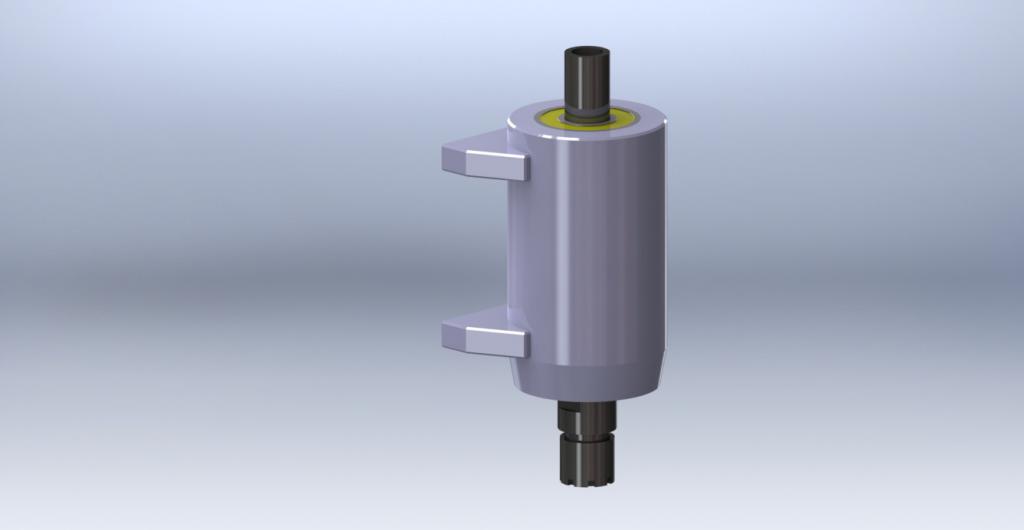

Dags att bygga igen alltså. Har idag ritat upp ett nytt motorfäste till den nya större NEMA 34 stegmotorn som skall monteras på x-axeln. Har även ritat en del på spindeln som jag tror blir bra. Har inte låst om det blir direktdrift eller om det blir en enkel remdrift imellan spindelaxel och elmotor.

Mer bilder efter kvällen förhoppningsvis.





Denna motor blev det i slutänden. Satsar på överdimensionering



SSS 5694 6 pole 1200kv motor. Come with water cooling jacket. Motor mount not included.
Type: 5694
KV: 1200
Y/D: 2.5D
Max Amp (A): 292
Max Volt (V): 41
Max Power (W): 12000
Max RPM: 50K
Non Load Current (A): 3.5
Shaft Diameter (mm): 8
Motor size diameter x length (mm): 56*94
Gross weight (g): 900

[kajakmannen]

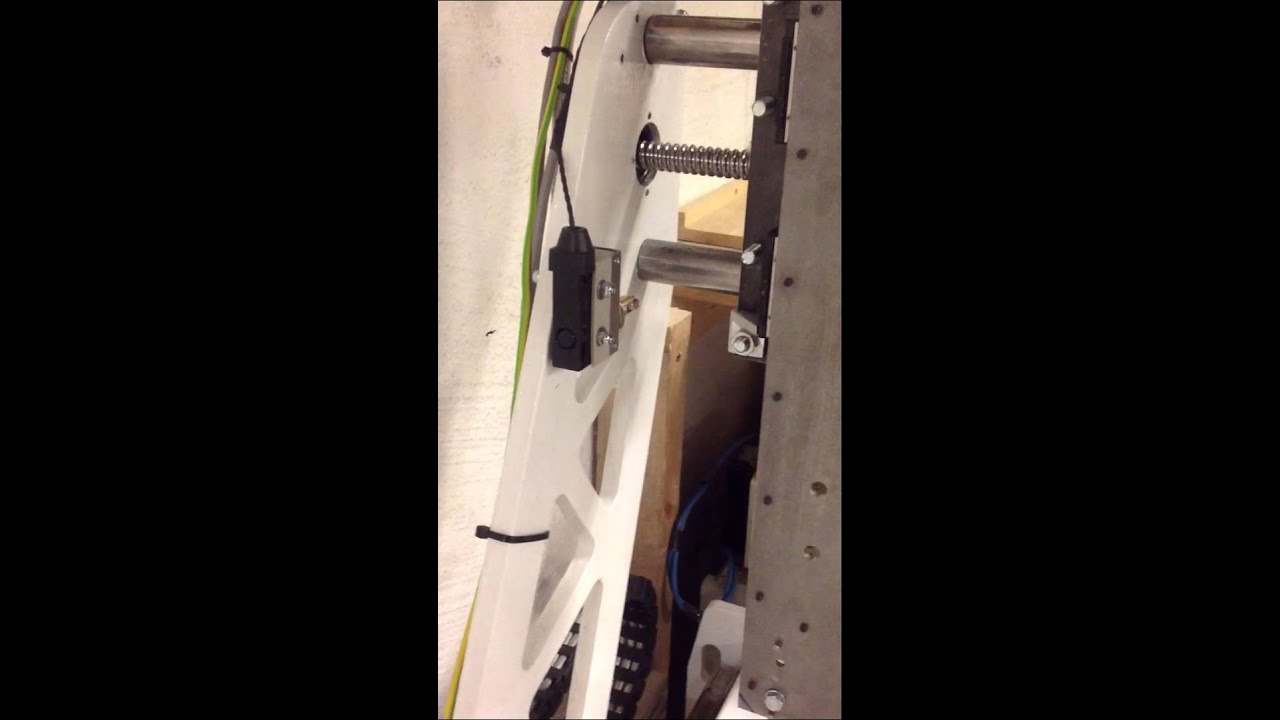

Dags för montering av homebrytarna

[kajakmannen]

One down, 5 to go :S

[kajakmannen]

Lite mer gjort. In till mjukvarusidan så är det igentligen bara 4 st brytare (3st hombrytare samt 1st ändlägesbrytare som i verkligheten består av 3st seriekopplade ändlägesbrytare). X-axeln helt klar. Fick även nya motorfästet till x-axelmotor Nema34 samt hann även varva upp lilla kuggremshjulet så att det passar på Nema34 motors axel.











Med vänlig hälsning, kajaken

[kajakmannen]

Home och limit på plats på x och y axlarna. Har även fått nya NEMA34 stegmotorn på x axeln. Det tar sig sa mordbrännaren och hällde på mer bensin

Med vänlig hälsning, Kajaken
