Saab B-17A i skala 1/5 designad av Jerry Bates

[Ompa]

Det ser ju oerhört bra ut :applouse:
Behöver jag fråga vart man köper mässingsrör... :sarcastic:

[hjalleo]

Hej Göran!

Så det är mässingsrör som man använder som stöd för pinngångjärnen. Jag har funderat ett tag på hur man ska göra och här kommer svaret. Lysande!

Mvh Olov

[Sweeper]

Det ser ju oerhört bra ut :applouse:
Behöver jag fråga vart man köper mässingsrör... :sarcastic:

Tack Tomas!

Nej, men du kan få svaret i alla fall. :sarcastic:

http://www.mbs-rcmodels.se/

Göran

[Sweeper]

Hej Göran!

Så det är mässingsrör som man använder som stöd för pinngångjärnen. Jag har funderat ett tag på hur man ska göra och här kommer svaret. Lysande!

Mvh Olov

Det är ett bra sätt att få mer fästyta för pinngångjärnen om de inte kan föras längre in i stabben.


Göran

[Sweeper]

Jag hade först tänkt mig en annan lösning för att hålla stabbhalvorna på plats. Men se det gick inte. Så då var det bara till att fundera en liten stund och då kom jag fram till den här lösningen.
Stabbhalvorna förses med vars en plywoodtung som ligger precis under plankningen. Plywood biten på bilden förses med lätt snedställda T-nötter och stabbhalvorna sätts på plats och M3 insex skruvar skruvas genom tungorna i stabbhalvorna, ned i den undre plywood biten. Och det bästa av allt är att det finns en lucka på var sida av kroppen just här. Så det hela kommer inte att synas.
Det kommer mer bilder när allt är på plats. Jag saknade M3 T-nötter. :(

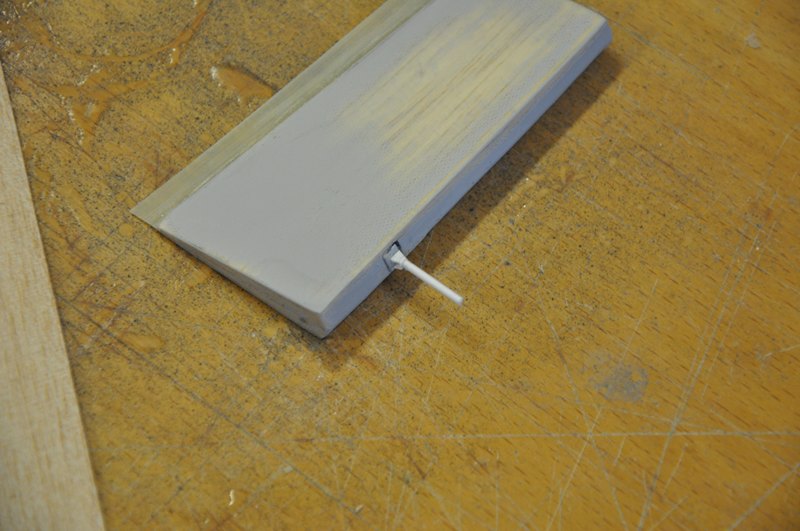

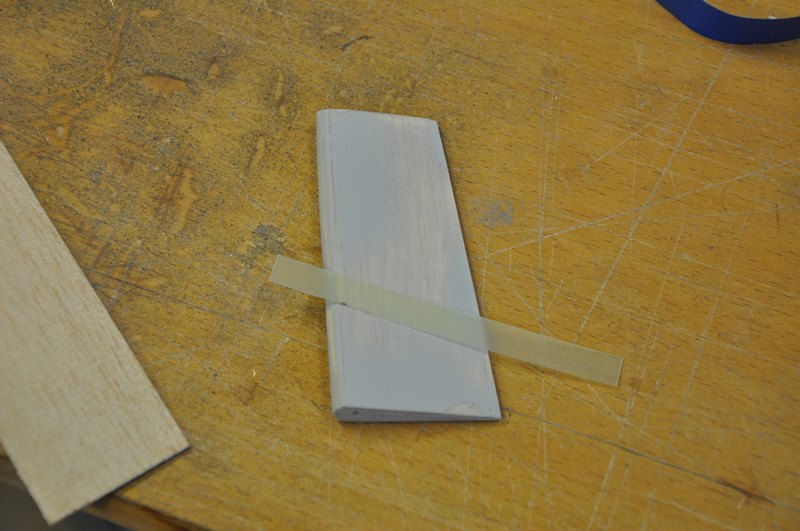

Trimrodret...färdigslipat och nästan redo för montering. Bakkanten på det här trimrodret har en plåtkant som är ihopnitad. Så jag måste simulera den på något sätt. En bit tunn glasfiberplatta duger fint till detta.



Nu är glasfiberremsan fastlimmad. Men det skall trimmas lite på bredden. Jag tillverkade även stötstången med sitt fäste.

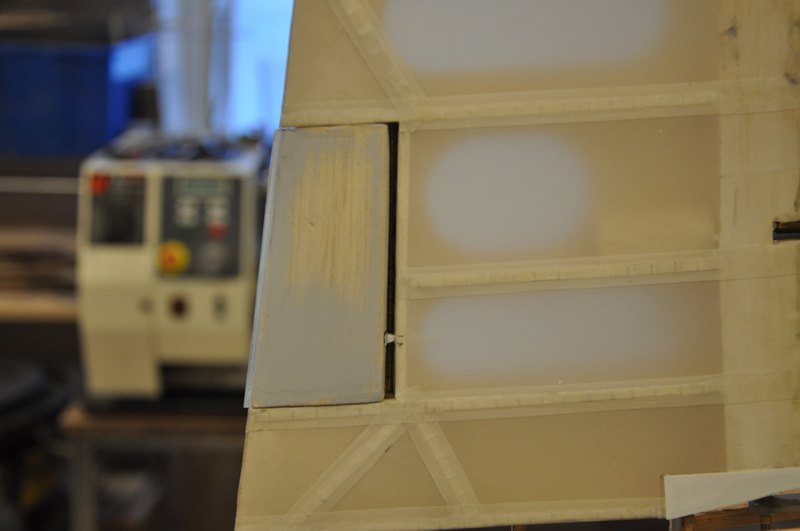

Så sitter alltsammans på plats.

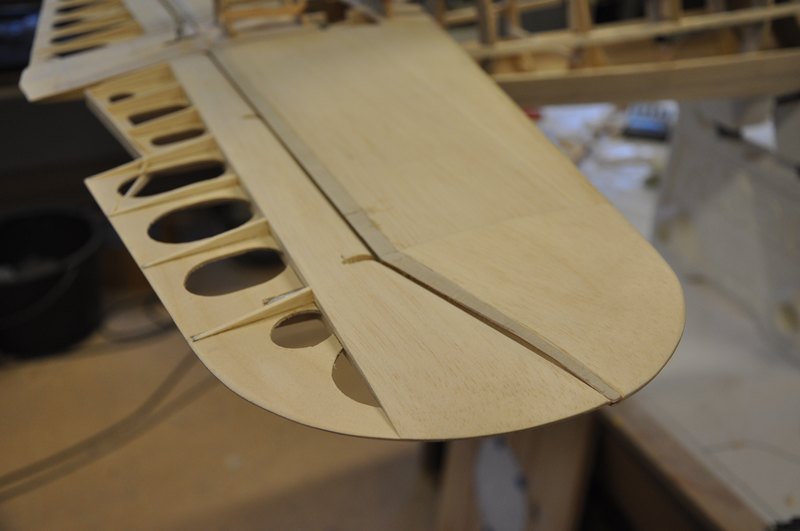

Bakkanterna på stabbhalvorna fick sig en behandling med lite 0,4 mm plywood för att få en fin kant.



Göran

[Ompa]

Stiligt med 0,4mm plywooden utefter kanterna.
Vad gäller låsningen av stabbhalvorna är jag också mycket intresserad av att se hur ditt resultat blir.
Får fundera vidare på hur jag ska lösa det när jag kommer så långt att stabben sitter på kroppen :stupido2:

[Sweeper]

Stiligt med 0,4mm plywooden utefter kanterna.
Vad gäller låsningen av stabbhalvorna är jag också mycket intresserad av att se hur ditt resultat blir.
Får fundera vidare på hur jag ska lösa det när jag kommer så långt att stabben sitter på kroppen :stupido2:

Tack Tomas!

Jag tror nog att du skall titta lite närmare på det redan innan du börjar planka stabben för att få till det snyggare än vad jag lyckades åstadkomma.


Göran

[Sweeper]

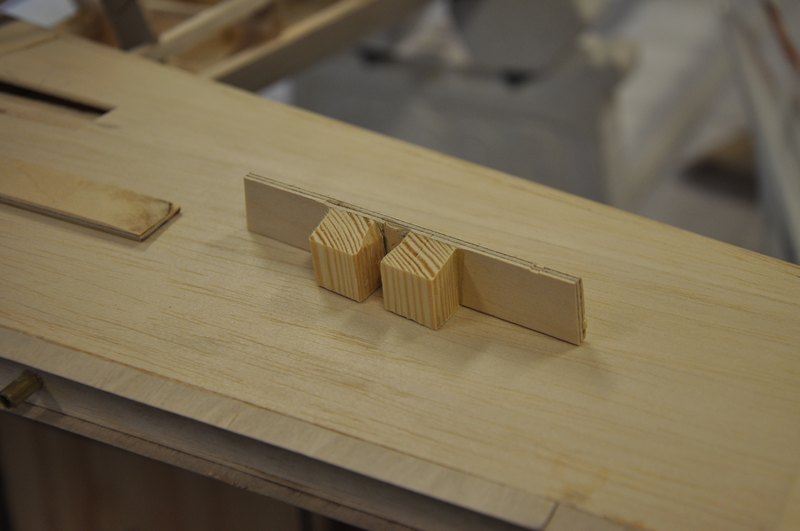

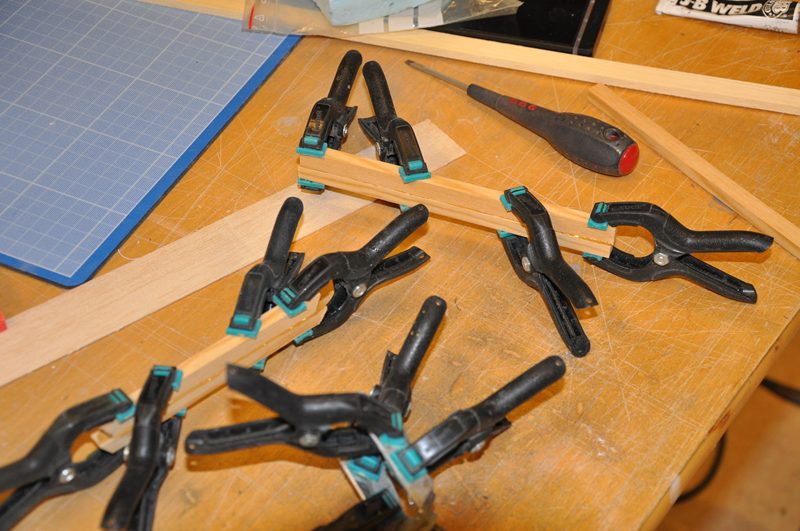

Den nedersta delen för setupen som skall hålla ihop stabbhalvorna. Furubitarna kommer att snedkapas en aning innan jag limmar fast delen på sin plats.

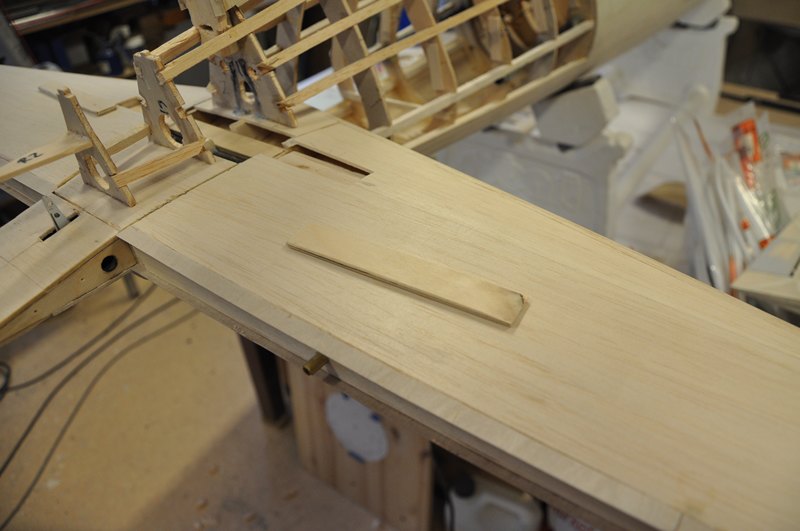

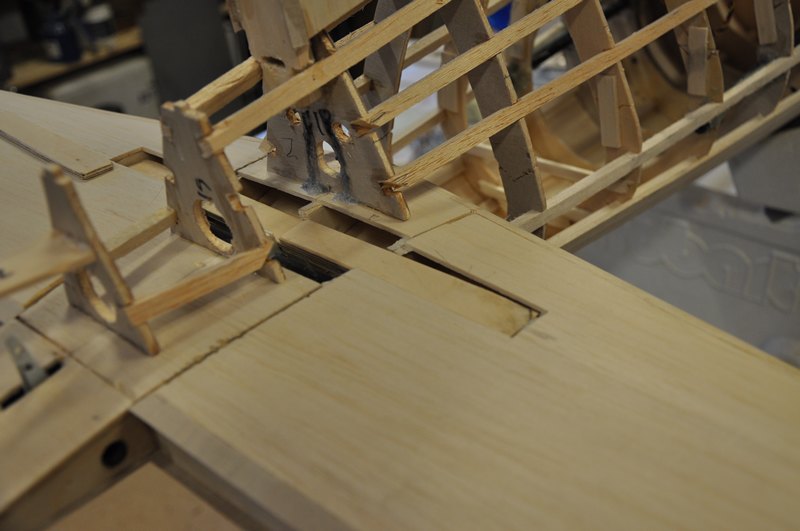

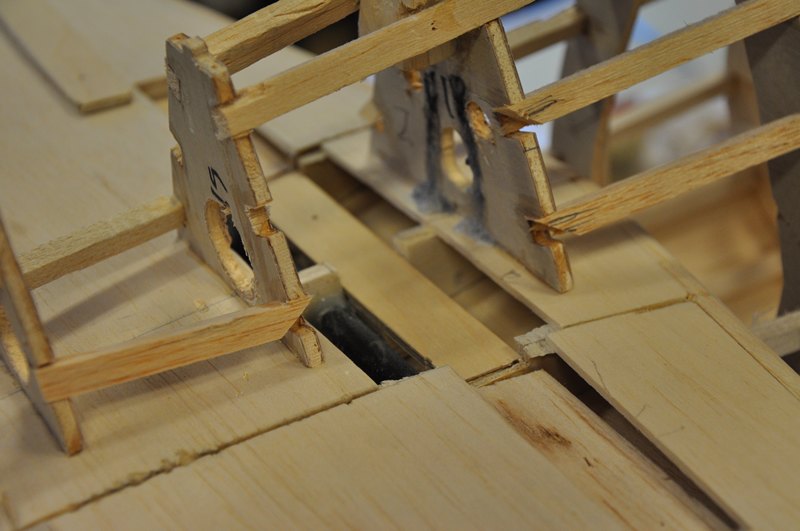

Här kommer den att befinna sig när den väl har limmats på plats.



En av tungorna som skall monteras in i stabbhalvorna.



Och här kommer den att befinna sig fastlimmad om en liten stund.

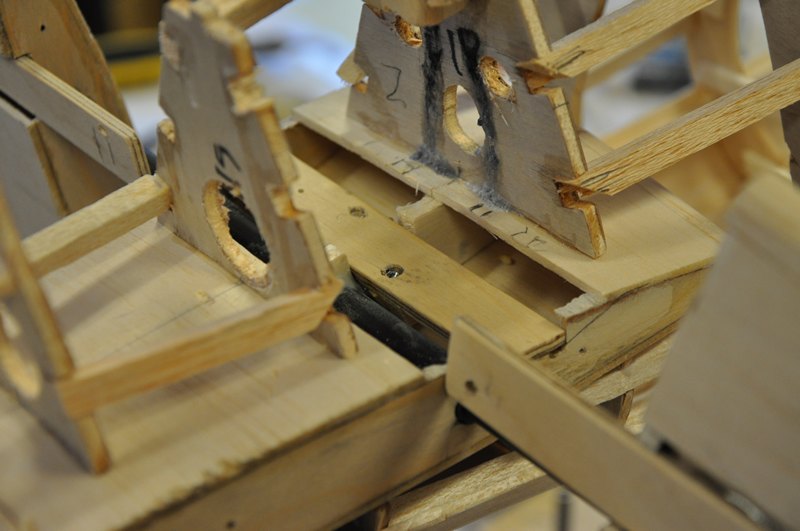

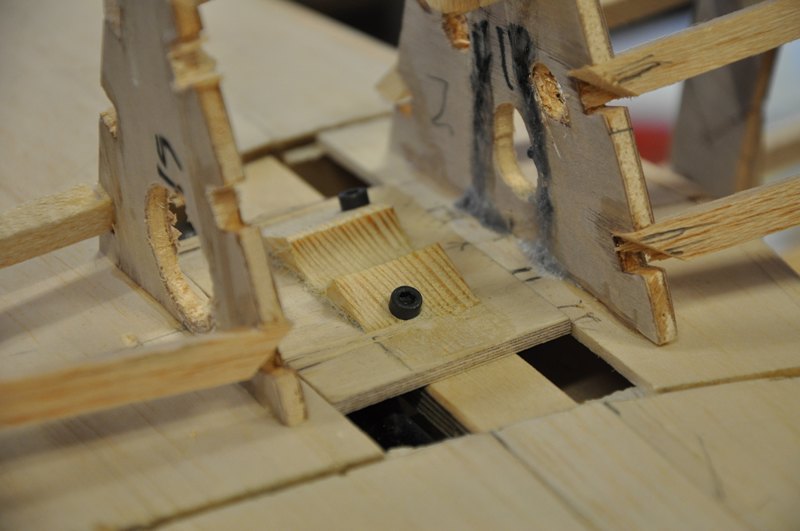

Bottendelen är inlimmad. Man kan se den ena T-nöten som glänser så fint i hålet. Den är vinklad en aning utåt.

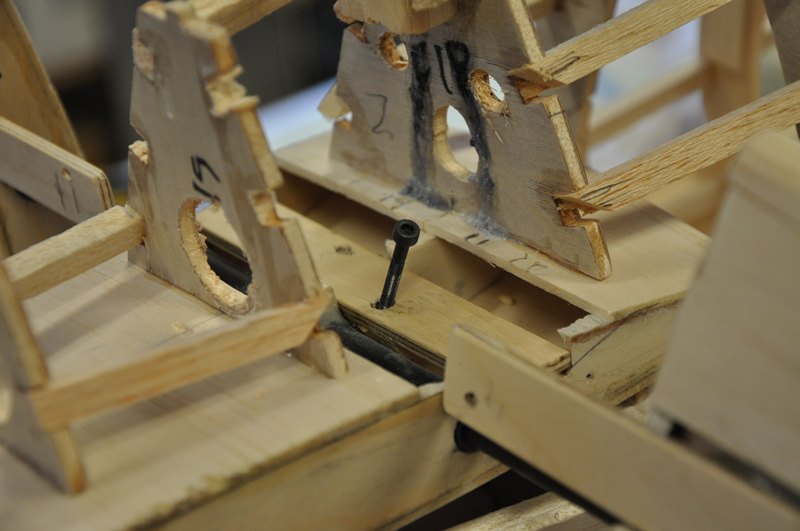

Här ser man hur stor vinkeln är. Jag var tvungen att vinkla dem utåt så att de är åtkomliga från utsidan.

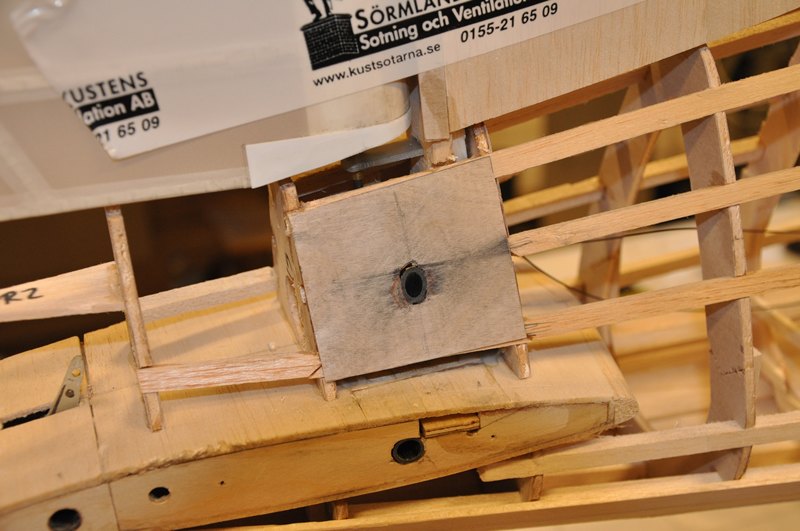

Och den översta delen i det här lilla bygget.

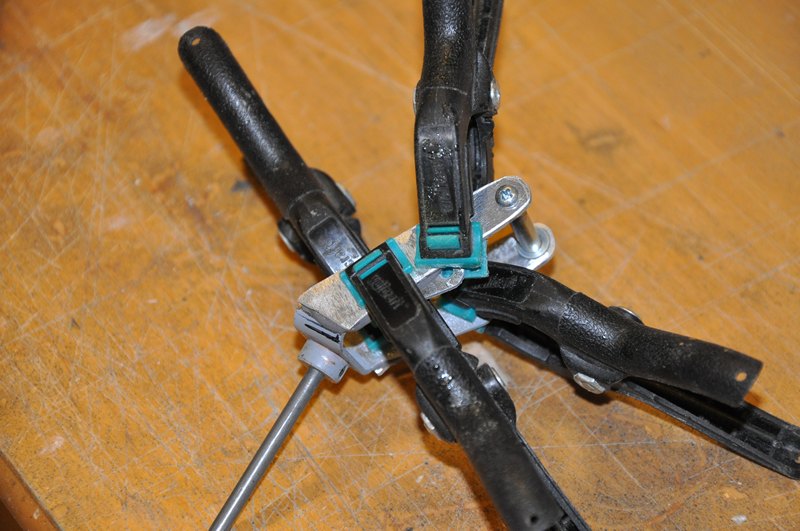

Men för att underlätta skruvhålsletandet så limmade jag fast en liten bricka i ändan på kolfiberrörstumparna som i sin tur skruvades fast så att jag kunde göra......

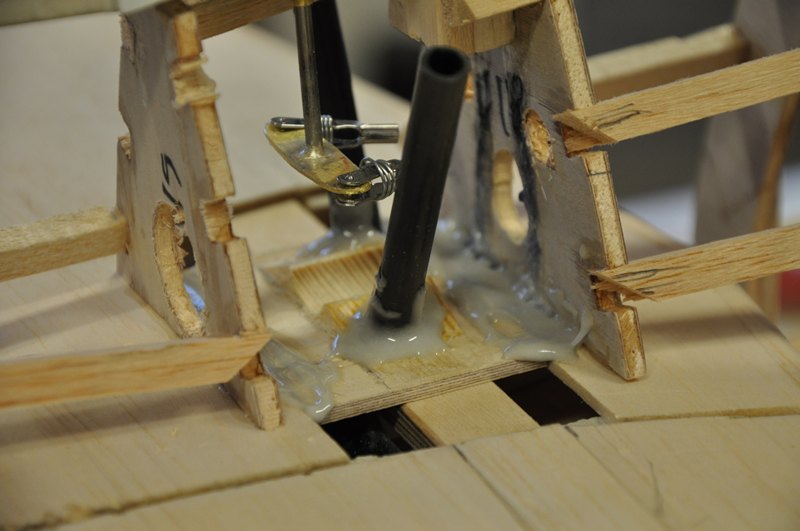

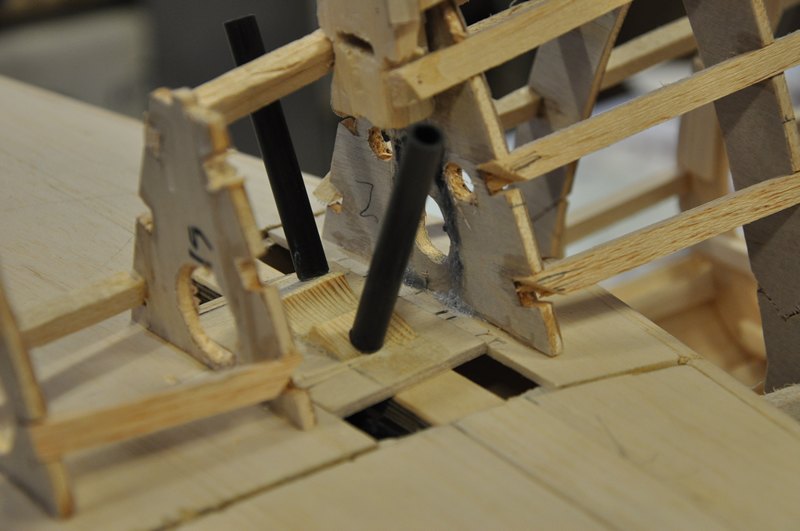

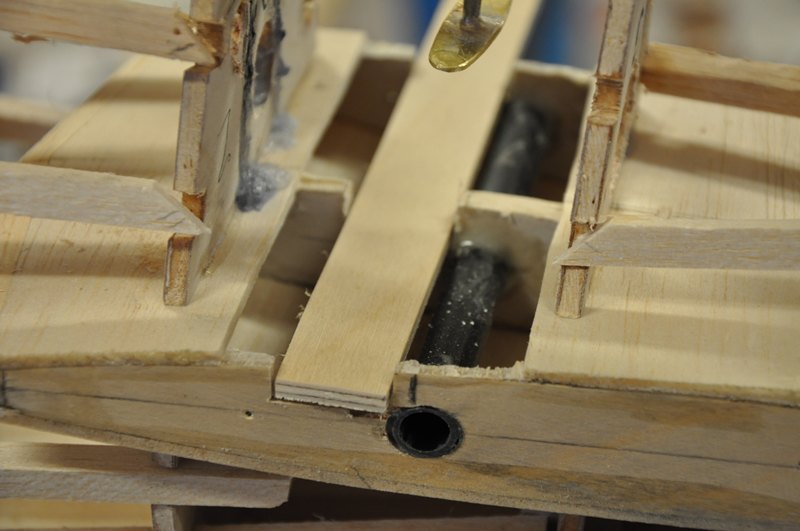

....detta! De här rören kommer att mynna precis bakom vars en inspektionslucka som finns här på fullskalakärran.
Nu i efterklokhetens bleka verklighet så skulle jag ha gjort allt detta medan jag byggde ihop stabben. Det hade underlättat en hel del och det hade sett avsevärt mycket snyggare ut.:blush:

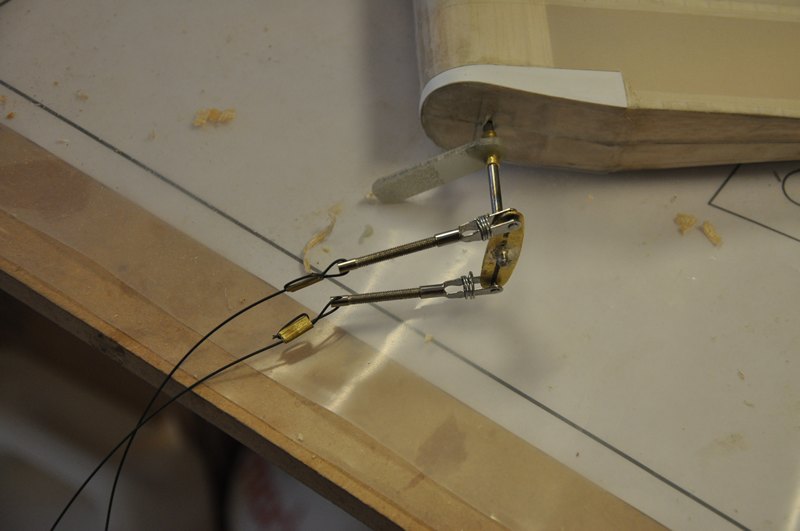

Ett litet steg mot att kunna installera sidrodret där det hör hemma.



Göran

[hjalleo]

Hej Göran!

Det är väldigt spännande och lärorikt att se dina lösaningar på de problem som dyker upp.

Mvh Olov

[Ompa]

Mycket intressant Göran.
Vad har du för dimension på Plywood tungorna?

[Sweeper]

Hej Göran!

Det är väldigt spännande och lärorikt att se dina lösaningar på de problem som dyker upp.

Mvh Olov

Hej Olov!

Det är trevligt att du tycker att det är lärorikt att se mina lösningar. Rent ärligt så känns det ibland som om det är rena rama paniklösningarna. :sarcastic:



Göran

[Sweeper]

Mycket intressant Göran.
Vad har du för dimension på Plywood tungorna?

All plywood i den här konstruktionen består av 3 mm björkplywood.


Göran

[Ompa]

All plywood i den här konstruktionen består av 3 mm björkplywood.


Göran

Tackar

[Sweeper]

Tackar

Det var så lite så.


Göran

[Sweeper]

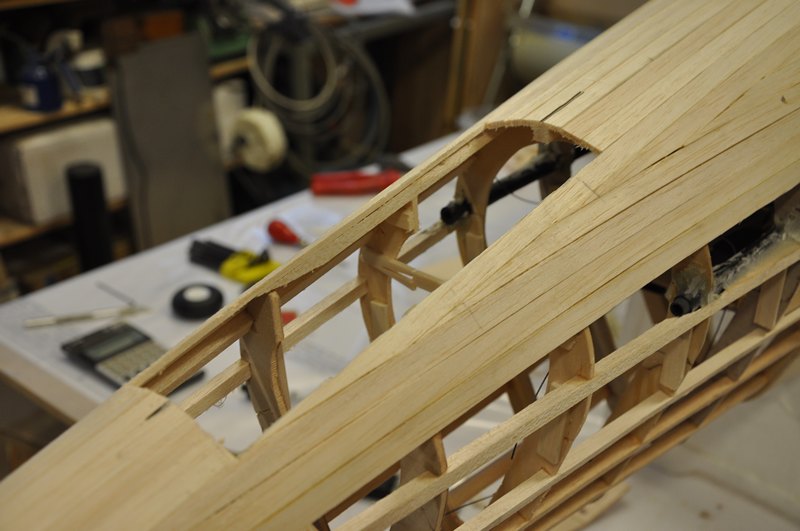

Rören stagades upp med lite balsa på baksidan och en bit 0,4 mm plywood bit och blev därefter avkapade så att de slutar jäms med spantens ytterkant.

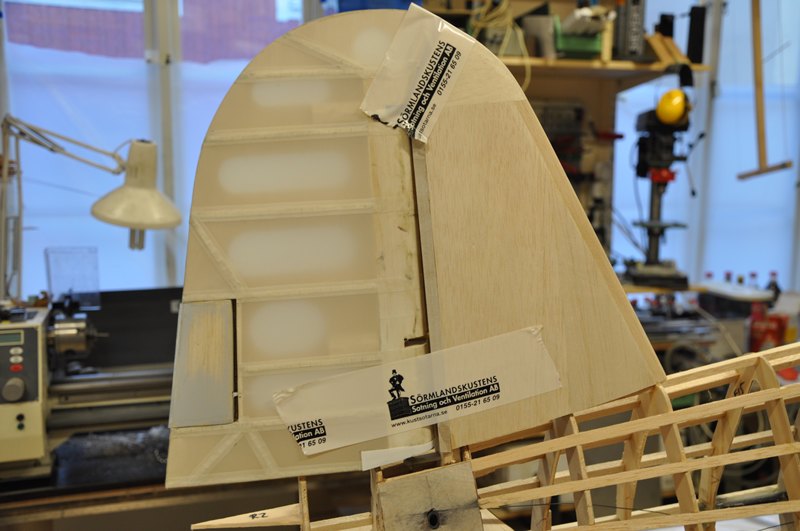

Så kunde jag till slut limma fast rodret.

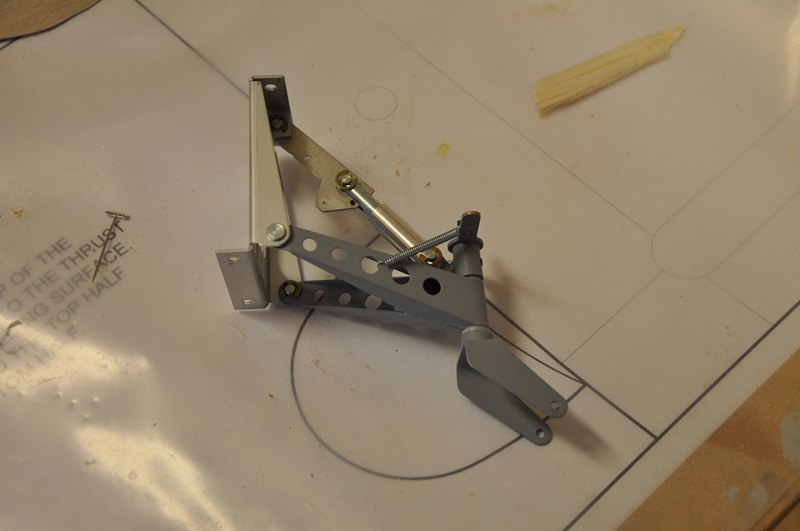

Sporrstället... Jag började rita på en ritning till det här. Men jag kom fram till att det är väldigt onödigt att uppfinna hjulet än en gång så jag beställde ett Robart ställ. Tyvärr har det tagit nästan 4 veckor för det att hitta hit trots de utlovade 7 dagarna. Nåja, jag kommer att använda det här stället och modifiera det en aning så att det ser bättre ut.



En av modifieringarna är att räta ut gafflarna en aning och förlänga dem en lite. Förlängningarna är tillverkade av 3 mm aluminium av en sort som jag inte blir riktigt klok på vad det är för kvalite. Det är hårt som attan och ända lätt att bearbeta. Jag limmade fast dem mot den gamla gaffeln med JB-Weld. Det kommer även att skruvas dit ett par mindre skruvar.



Jag sågade upp bottensidan där sporrstället skall sitta för att göra det enklare att installera.



Balkarna som skall hålla sporrstället på plats.

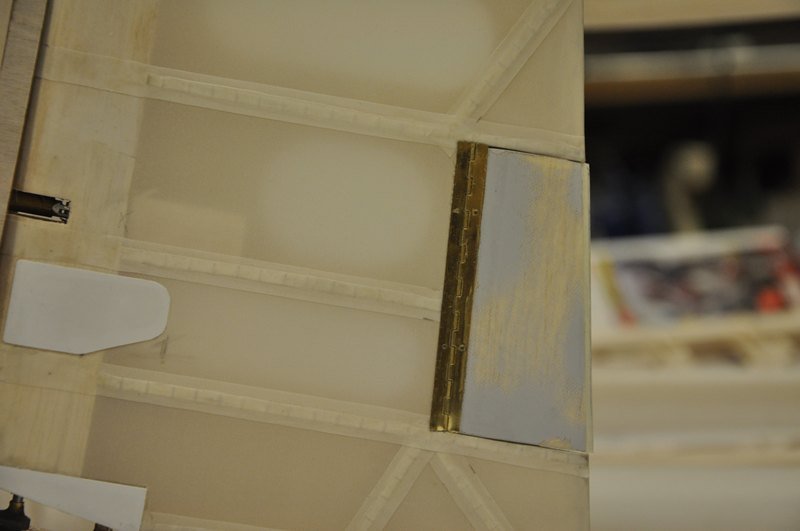

Jag har glömt att visa hur trimrodret blev.
