Kajakens CNCbygge

[kajakmannen]

Dvs. Alla 8 kablarna på motorn är inkopplad

[LIP]

Jag förmodar att du har gjort grundinställningarna i Mach3. Enligt min erfarenhet så går det inte att köra motorn utan ha gjort detta.

[simonarvestrand]

Ok.
Tydligen en del diskutioner om felaktiga scheman, en del anser att det skall vara

A --------Red
a --------Black
COM -----Yellow Blue
COM -----Orange Brown
b --------Green
B --------White

Och en del

A --------Red
a --------Black
COM -----Yellow Blue
COM -----Orange Brown
b --------White
B --------Green


En annan sak som iofs inte borde skapa dessa problem men en sak värd att tänka på
är att skärmningen i kabeln endast skall anslutas i skåps sidan , annars kan du få skumma fenomen.

[kajakmannen]

vart hittar man vilka grundinställningar som skall ställas in i MACH3? menar du step/dir för alla axlarna kopplat till vilken port/pinne?

MVH / Anders

[LIP]

Det här tex.

http://www.machsupport.com/docs/Mach3Mill_Install_Config.pdf

Finns mer att studera.

http://www.machsupport.com/documentation.php

[kajakmannen]

Automagin har infunnit sig. Såg att jag hade fel i den instruktion jag hittat på nätet. Den hade switchat pin för dir och step på alla axlarna och då det korrigerats så började det funka. Dock inte direkt så endera gjorde jag någon annan ändring också eller så tog det en stund innan min ändring slog igenom. Dock surrar det mycket av motorerna tycker jag.

[kajakmannen]

Hittade varför motorerna antagligen surrar då dom försöker hålla position. Det beror på strömmen som går genom lindringarna. Endera sänka strömmen eller så kunde man testa att ändra decay vad det nu är. Kunde även ändra switching frekvensen om man har ett kort som stödjer det.

Gjorde ett test med att rigga upp remmen på x-axeln och tyvärr orkar inte stegmotorn med att dra x-axeln :( hmm. Då stötte man på patrull. Som jag ser det så finns det två vägar framåt.

1) växla motorn med ännu en resväder :/ hmm

2) byta till en Nema34 motor men de vill väl ha 6 A och mitt kort ger Max 2 A så det ännu som en osäker lösning :( Faan. Vad göra. Några tips.


I dagsläget så drevar jag ner x-axelns motor så att motorn går två varv på ett varv med de stora kuggremshjulen som remmen går över och ett varv på den är ungefär lika med 100 mm x-axel förflyttning. Har ställt ner hastigheten på motorn på x-axeln rätt mycket. Tycker jag lite på gantryt så orkar den men det måste ju finnas lite marginal också så att den orkar bearbeta.

[kajakmannen]

Har hittat ännu en lösning som känns mest tilltalande. Att sätta en reduktionmsväxel på stegmotorn på x-axeln. Men då tappar jag hastighet vilket jag dock inte tror är något problem. Jag vinner massor med vridmoment.

Dock kostar den lite :(

http://www.kelinginc.net/CNCGEARBOX.html

Funderar på den till Nema23 motor och med 10:1 reduktion på.

Med 305 oz input från stegmotorn jag redan har så får jag då 3050 oz ut vilket borde röra på sakerna

Någon som kan tala om för mig om jag missat någon aspekt eller om det är något annat jag borde tänka på.

MVH / Kajaken

[kajakmannen]

Hmm har ägnat dagen åt att fundera på olika lösningar till mitt problem. :/

Den lösning jag funderar på nu är följande...

Grundproblem:
Jag behöver kraftigare motor på x-axeln och får inte plats med drevning för att växla ner så att min Nema 23 motor klarar jobbet. Större motorer kräver en kraftigare drivelektronik :/ darn.

Lösning som jag funderar på:
Byta ut styrkortet mot 3 st Geckodrive g213v http://www.geckodrive.com/geckodrive...ves/g213v.html

g213v klarar ända upp till 80 V och 7 A ut och kan därför driva ända upp till Nema 42 motorer som är riktigt kraftiga.

Ett problem som jag fortfarande har om jag gör detta är att jag får rätt taskig upplösning då min konstruktion/design inte ger mer än 0,25 mm/steg (designmiss kan man ju tycka så här i efterhand)

Dock har g213v drivkretsen möjlighet till microstepping (half, 5 och 10 microstep) vilket gör att jag kan använda denna funktion till att öka upplösningen. Hoppas att jag tänker rätt här. Då jag behvöer bygga om dela styrskåpet så är frågan om jag inte skall bygga ett nytt och endera sälja det jag har byggt eller använda det till något annat projekt som tex. en varvtrådsskärare. Vi får se.

Någon duktig som kan säga om jag tänker rätt eller om jag har missat något i mitt resonemang. BÖrjar nå taket vad gäller budget för detta bygge så vill göra det rätt nu

MVH / kajaken

[LIP]

Då jag behvöer bygga om dela styrskåpet så är frågan om jag inte skall bygga ett nytt och endera sälja det jag har byggt eller använda det till något annat projekt som tex. en varvtrådsskärare. Vi får se.

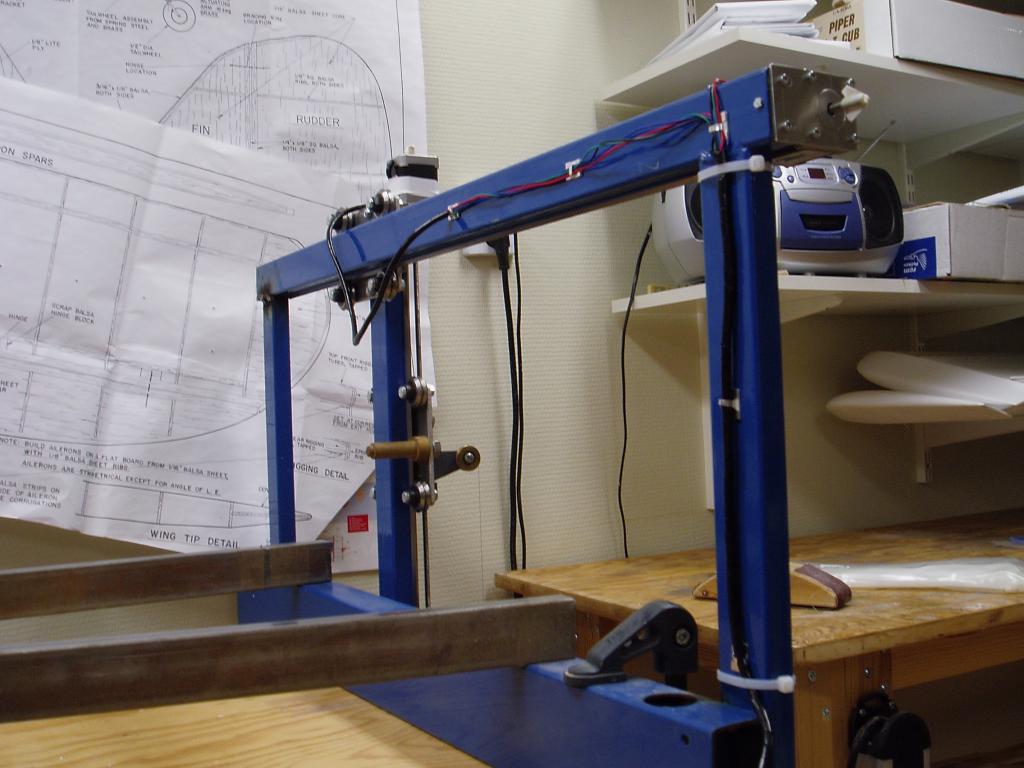

Antar att du menar varmtrådsskärare. Jag har byggt en sådan som jag skär bla. vingkärnor i.

Jag utnyttjar samma elektronik som jag har till cnc-fräsen och Mach3.
För att förbättra ekonomin kan du säkert sälja den elektronik som du har i dag och ändå bygga en varmtrådskärare, motorerna har du ju redan.

[kajakmannen]

Ja det kanske får bli så LIP.

SKulle dock vilja göra ett test med en Nema32 stegmotor. Tror att HobbyCNC kortet kan driva en sådan och det skulle kanske ge den kraft som behövs så kan man ju alltid uppgradera i framtiden. Den måste dock ha fler än 4 trådar för att Hobbycnc kortet skall kunna driva den samt inte behöva mer ström än dryga 3 A. Någon som har en liggande som de kan låna ut för ett test? Hoppas hoppas hör av er isåfall

MVH / Kajaken

[simonarvestrand]

Efter lite läsning på diverse forum så verkar du inte vara ensam om problemen iallafall. det kanske kan vara skönt att höra

[kajakmannen]

Hmmm föga tröstfullt

Ingen som vill köpa en stegmotorstyrning med spänningsmatning i fint Ritall skåp?

Med vänlig hälsning, / Anders

[simonarvestrand]

Så synd då

Pratade precis med rittal om en order på 10000 skåp så jag behöver inte fler

Men får du inte in den nya styrningen i skåpet?

Va va det för spänning ? 24v och dryga 3 A?

[kajakmannen]

Går säkert men frågan är om jag skall byta ut PS och styrkort eller om jag skall sälja hela skåpet och få in lite pengar att finansiera Geckodrivekorten med. Nema32 stegmotorn är ju inte gratis heller :S
