Saab B-17A i skala 1/5 designad av Jerry Bates

[Sweeper]

Hej

För att få spantens nitrader på kroppens utsida rätt kan man såga ett stort hål i en spånplatta som man sen sticker in kroppen i. Man kan då lätt följa plattan med en penna så att nitlinjen för spanten blir rätt. Att på fri hand rita en spantlinje av ett plant spant på en konisk kropp är i stort sett omöjligt. Kanske kan man även använda en laserlinje först från en sida och sen från den andra ( kanske två krysslaser, en från varje sida är ett bra knep)

Hej
PF

Det låter som ett bra sätt att få fram spantraderna. Själv använder jag en laser till det när jag skall ha fram raka spantstreck.
Just nu håller jag enbart på med longerongerna.


Göran

[Sweeper]

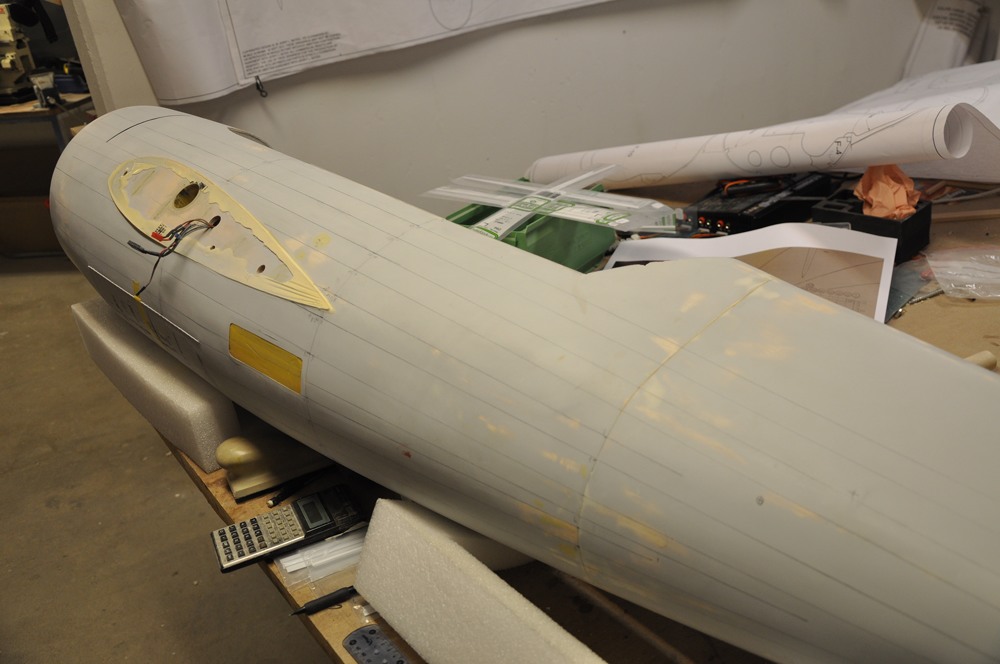

En del av alla linjerna som skall ritas på flygplanskroppen. Detta är tillräckligt för att jag skall kunna bestämma var jag skall placera longerongerna på insidan av kroppen.


Göran

[Ålänning]

Hur är det med färgsnöre från ända till ända? Man tycker ju att hållbarheten i riktiga flyget skulle bli bäst med en sån parabel. Men det är bara önsketänkande. :-P

[ChristerL]

Hej

För att få spantens nitrader på kroppens utsida rätt kan man såga ett stort hål i en spånplatta som man sen sticker in kroppen i. Man kan då lätt följa plattan med en penna så att nitlinjen för spanten blir rätt. Att på fri hand rita en spantlinje av ett plant spant på en konisk kropp är i stort sett omöjligt. Kanske kan man även använda en laserlinje först från en sida och sen från den andra ( kanske två krysslaser, en från varje sida är ett bra knep)

Hej
PF

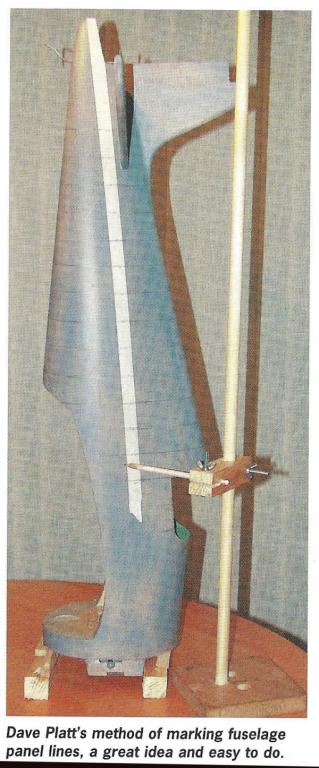

Ett annat sätt att rita ut spanten på kroppen kan vara detta "verktyg" enligt Dave Platt. Jag har inte själv provat men det ska fungera utmärkt!

OBS att man måste kompensera för ev. inbyggd motorriktning på motorspantet. Man får palla under kroppen så att den står helt vertikalt.

[Sweeper]

Hur är det med färgsnöre från ända till ända? Man tycker ju att hållbarheten i riktiga flyget skulle bli bäst med en sån parabel. Men det är bara önsketänkande. :-P

Det borde fungera...tror jag.


Göran

[Sweeper]

Ett annat sätt att rita ut spanten på kroppen kan vara detta "verktyg" enligt Dave Platt. Jag har inte själv provat men det ska fungera utmärkt!

OBS att man måste kompensera för ev. inbyggd motorriktning på motorspantet. Man får palla under kroppen så att den står helt vertikalt.

[ATTACH=CONFIG]61096[/ATTACH]

Jag har provat den metoden och använder den relativt ofta och tycker att den fungerar klockrent.


Göran

[Sweeper]

Jag fick gå över till plan B vad det gällde sidorna på insidan i spanarens utrymme. Kontaktlimmet som jag använde var nog för gammalt, eller för svagt, eller något annat, för det plastarken släppte efter ett par dagar. Så jag tog bort allt det där och glasade båda sidorna med 50 grams väv som sedan fick sig ett X antal omgångar med Hagmans sprutspackel med ett X antal slipningar mellan omgångarna.

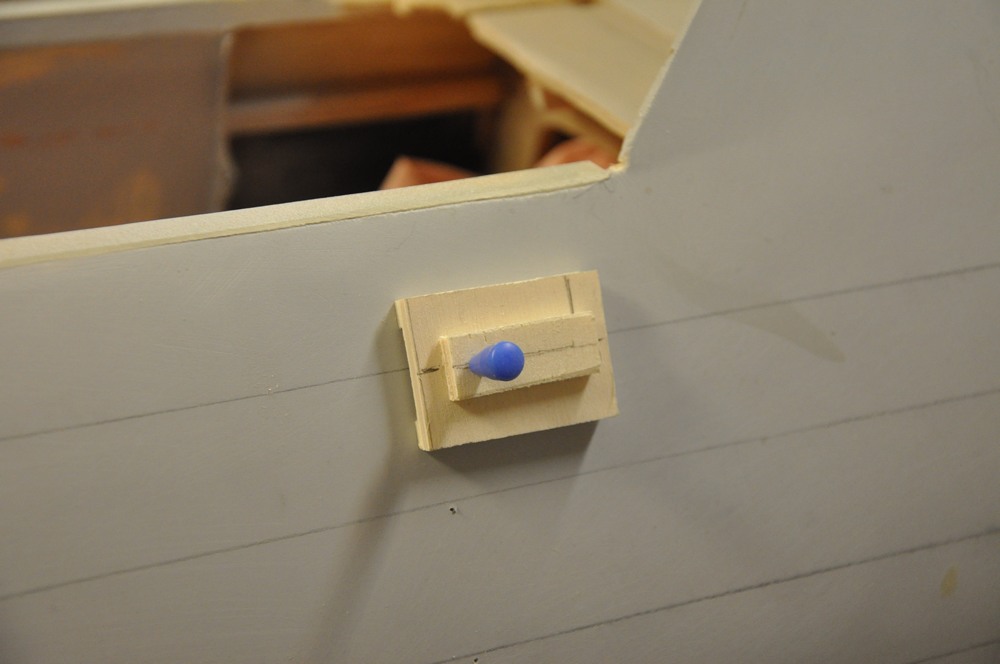

Men...nu är det dags att se till så att panellinjerna på utsidan stämmer någorlunda överens med longerongerna på insidan. Det första blev att tillverka en liten jigg så nålen jag använder för att markera med ligger 90 grader mot ytan. Nålen trycker jag rakt igenom kroppen.

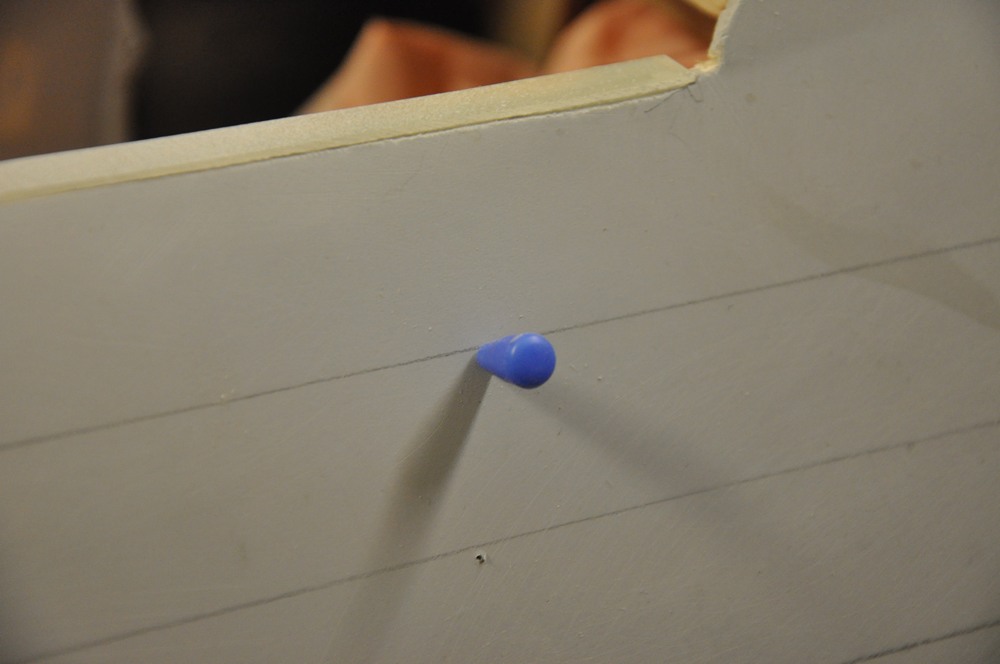

Jiggen tas bort och nålen trycks igenom hela vägen. Detta görs i båda ändarna på linjen...motsvarande längden på longerongen på insidan.



Därefter var det bara till att ta en lagom lång linjal, pressa den mot nålspetsarna på insidan, dra ett streck....så vet jag var longerongen skall limmas fast.


Gott nytt år förresten!


Göran

[mrfxcoupe]

Gott nytt modellflygs år Göran.
Är mycket imponerand och inspirerad av dina byggen.
Ha en fin avslappnad helg.

Skickat från min SM-G930F via Tapatalk

[Sweeper]

Gott nytt modellflygs år Göran.
Är mycket imponerand och inspirerad av dina byggen.
Ha en fin avslappnad helg.

Skickat från min SM-G930F via Tapatalk

Tack och detsamma Peter! Jag önskar dig ett suveränt modellflygår 2017!


Göran

[Sweeper]

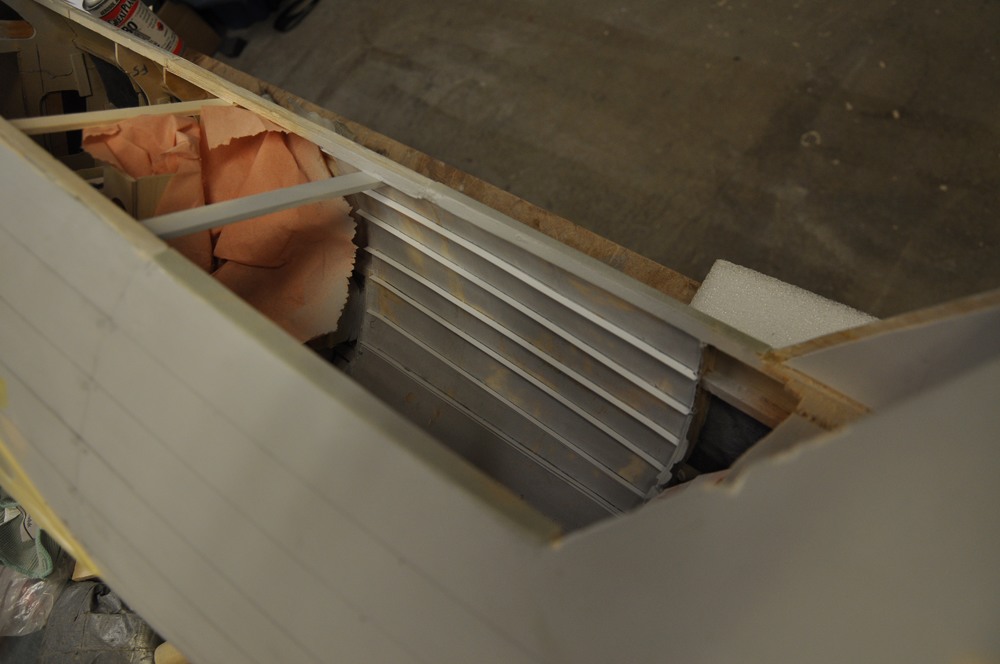

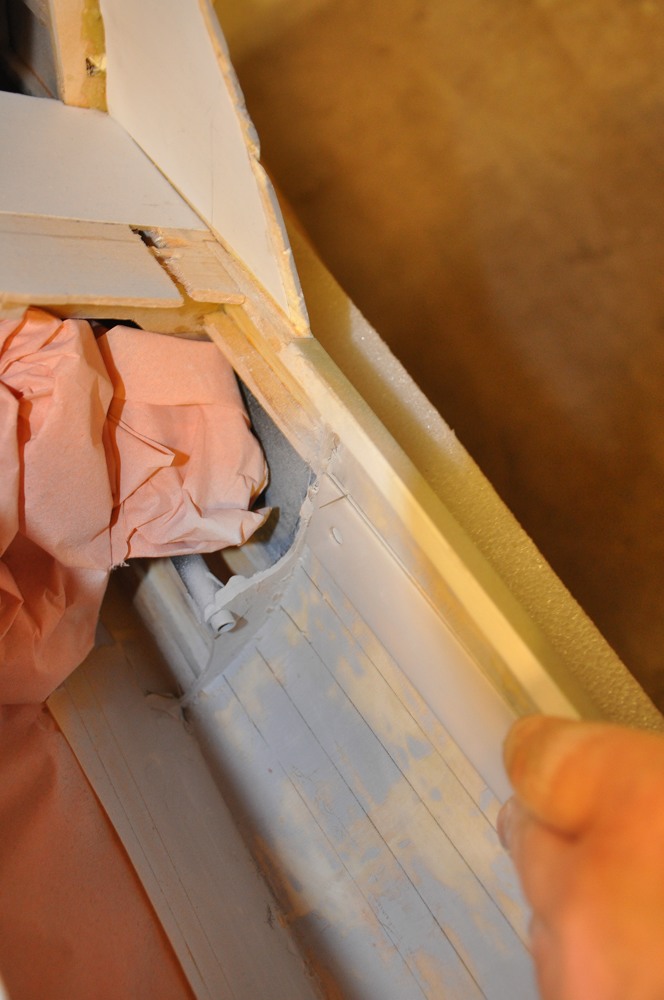

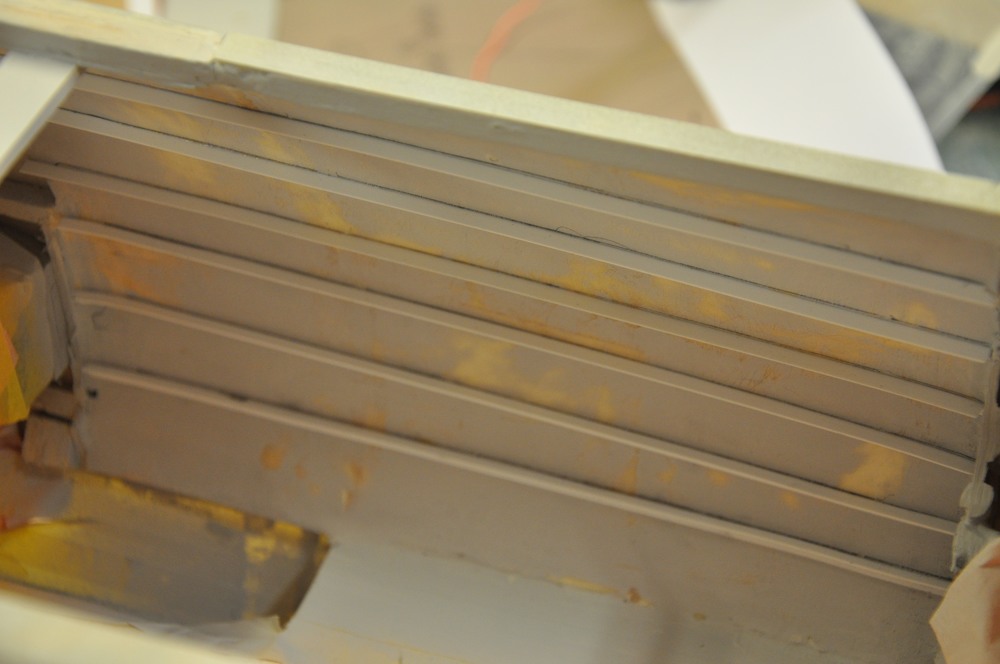

Så har longerongerna hittat hem på insidan av flygplanskroppen.
Jag använder 4x4 mm L-formad styrene lister.



Nästa steg blir att rita linjerna för spanten, tillverka och installera dem.


Göran

[Sweeper]

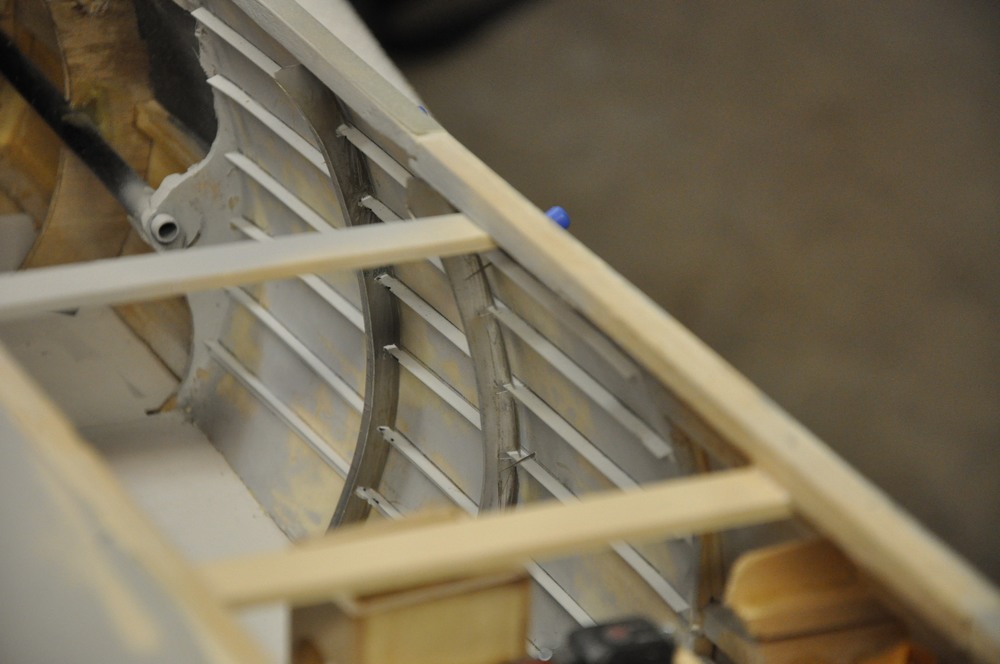

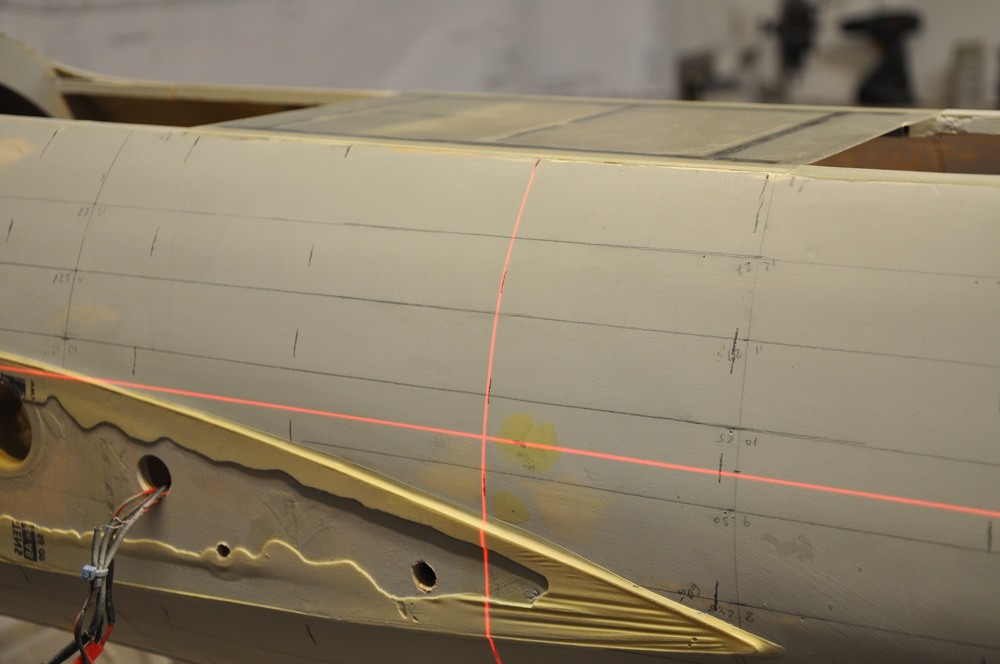

Med hjälp av krysslasern så satte jag igång och ritade in var alla spanten skall vara.
Saker och ting sker i långsam takt just nu, men orsaken till det är att jag för ovanlighetens skull är ute i god tid med service och småreparationerna på alla de andra modellerna så det är klart när våren kommer.


Göran

[Sweeper]

Då är det dags att tillverka en mall för spantet på insidan.

För att kunna snickra ihop ett spant så behöver jag en mall och då behöver jag veta formen på insidan och därför använder jag utsidan på kroppen. Utsidan och insidan bör ha samma form....

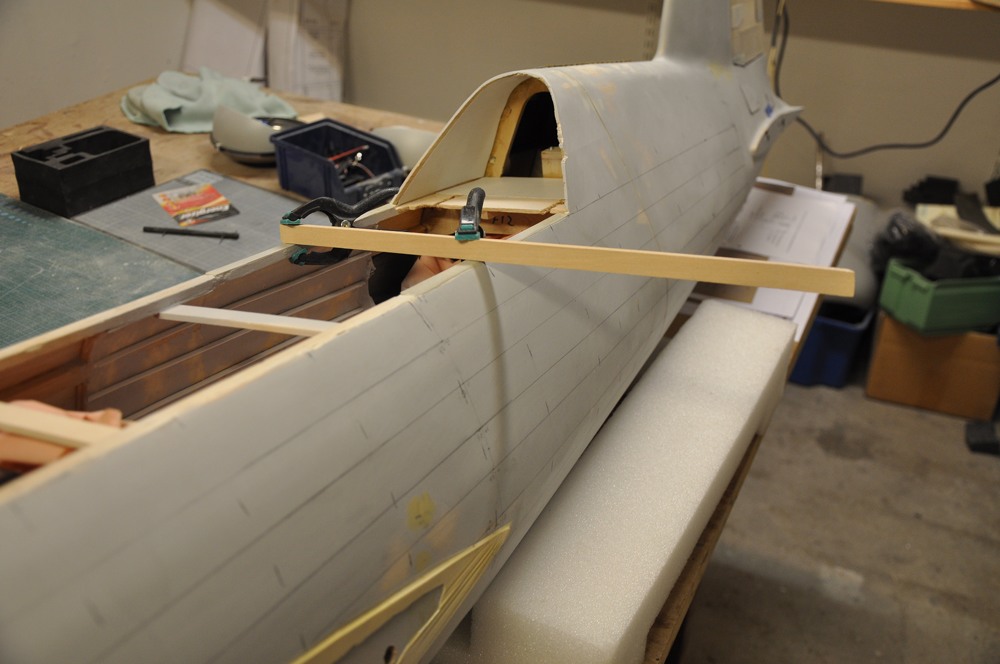

Så först ett stöd.

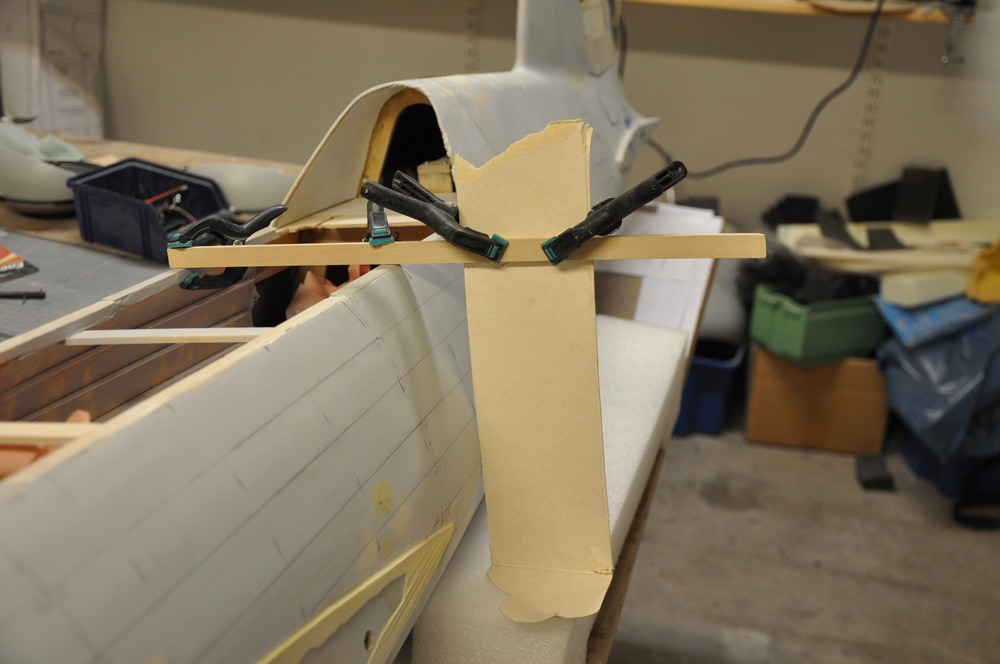

Därefter klämmer jag fast en bit kartong.

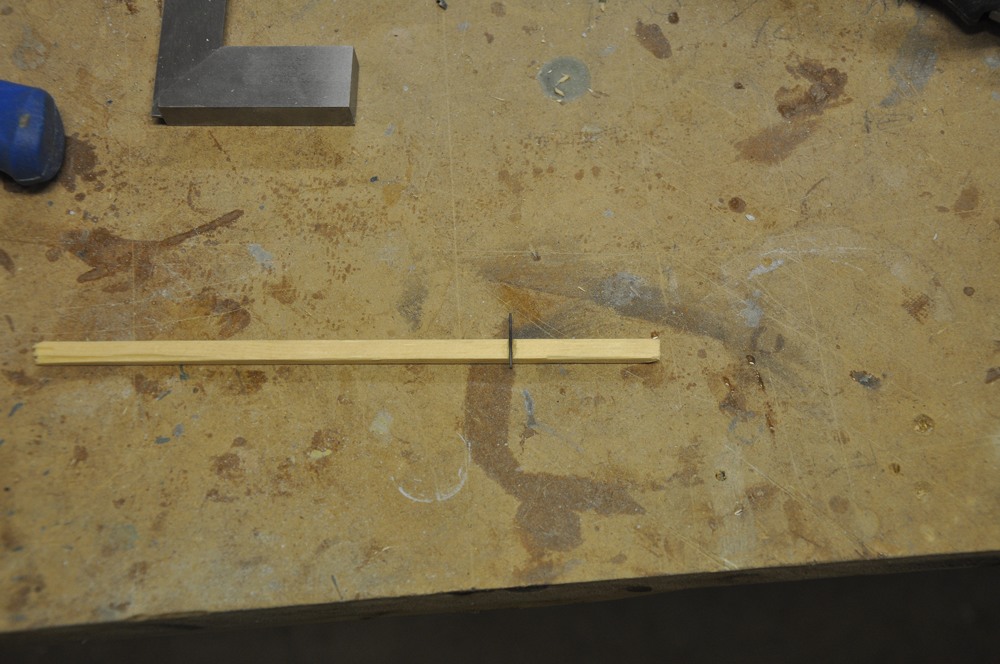

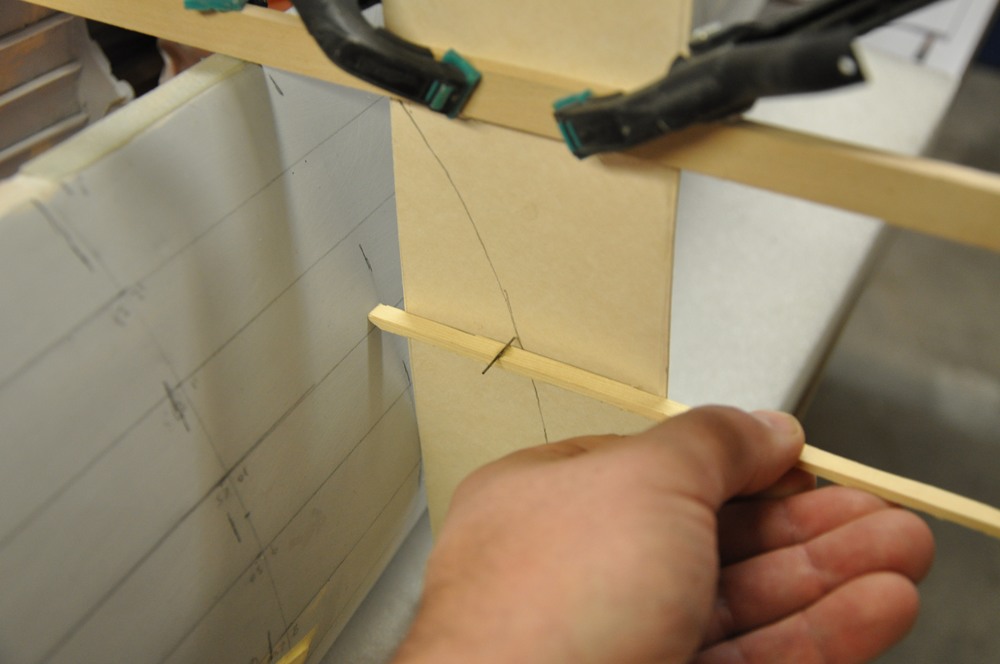

Jag måste ha en passande "penna"...så det är bara till att tillverka en av ett blyertstift och en furulist. Avståndet från höger spets på listen till stiftet är samma mått som från där stödet möter kroppen ut till kanten på kartongen....i det här fallet 42 mm....hmmmm 42....är det detta som är meningen med allt?

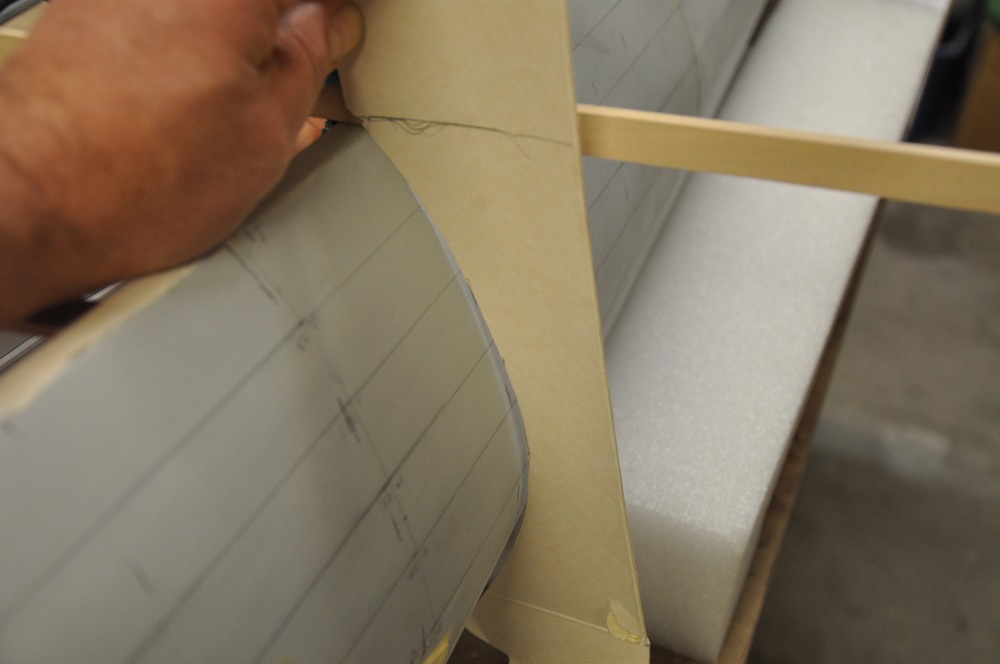

Därefter är det bara till att börja rita genom att hålla "pennan" parallellt med stödet och låta spetsen på furulisten följa kroppskonturen....och vips har jag kroppsformen överförd på kartongen.

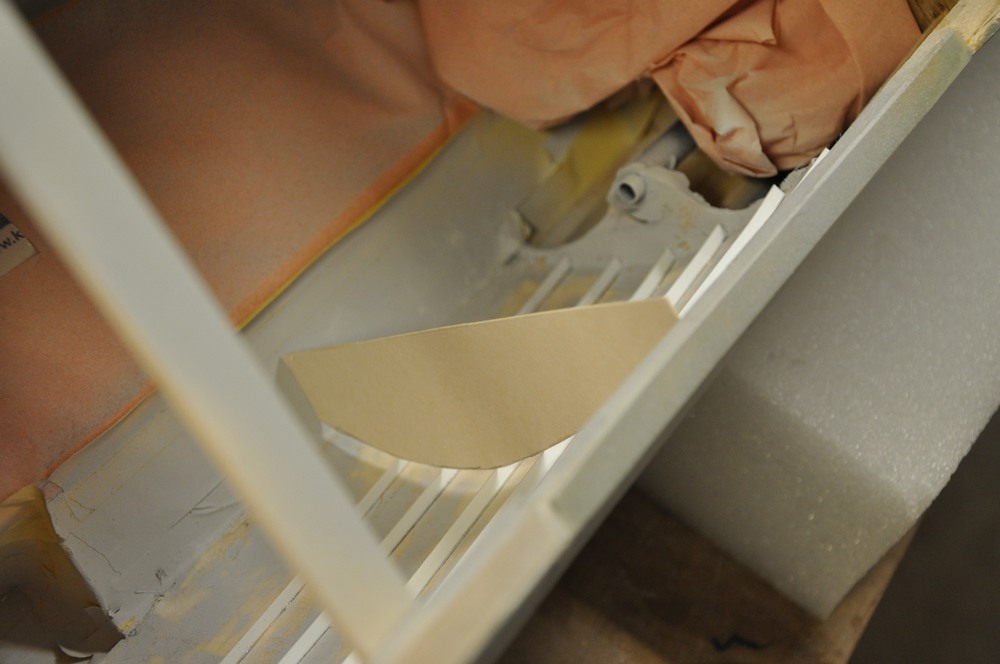

Fram med saxen och efter lite klippning så har jag en mall som passar på utsidan av kroppen. Den passar avsevärt mycket bättre än vad bilden visar i verkligheten.....spelar 42 in här med?



Men...det är denna mallen som jag använder. Efter lite justeringar så passar den väldigt bra.

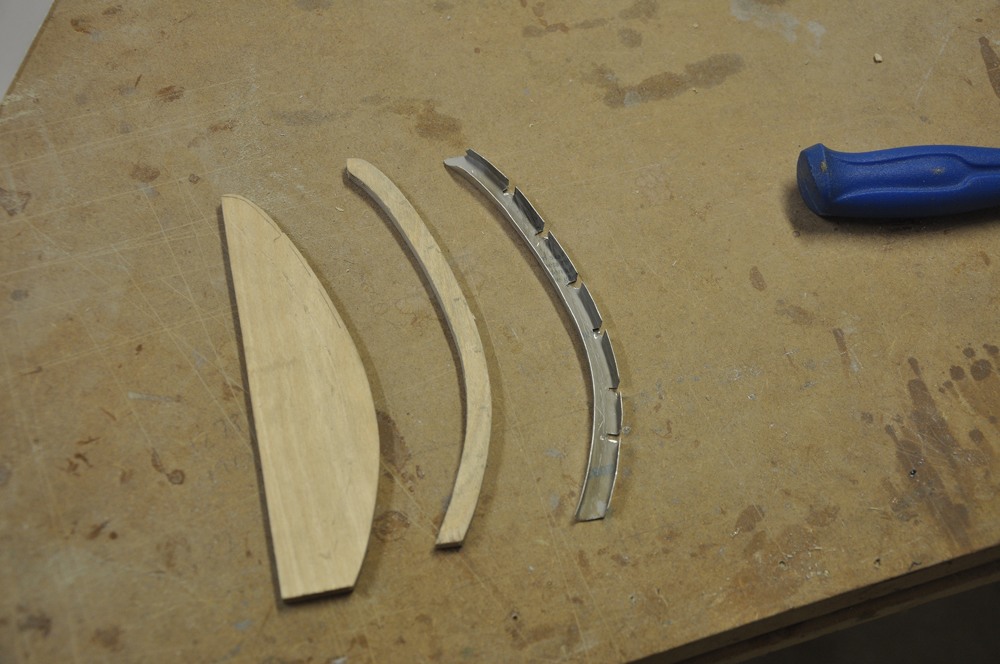

Så då var det bara till att föra över mallens form på två bitar 5 mm plywood som sågades och slipades till rätt form och sedan tillverkades spanten av en bit lithoplåt.



Spantet passar väldigt bra, men jag skall justera bredden på det en aningens aning eftersom det ser för brett ut....men det är inte så svårt.
När jag har justerat bredden så skall det monteras dit lite detaljer och borras några hål innan jag limmar det på plats.

Då var det bara tre till spant som skall snickras ihop till spanarens utrymmen.


Göran

[Thomas]

Tips & Tricks!
Ovärderliga kunskaper... och fint blir det!

[Sweeper]

Tips & Tricks!
Ovärderliga kunskaper... och fint blir det!

Tack Thomas!

Jag delar gladeligen med mig av det lilla jag kan.


Göran

[Sweeper]

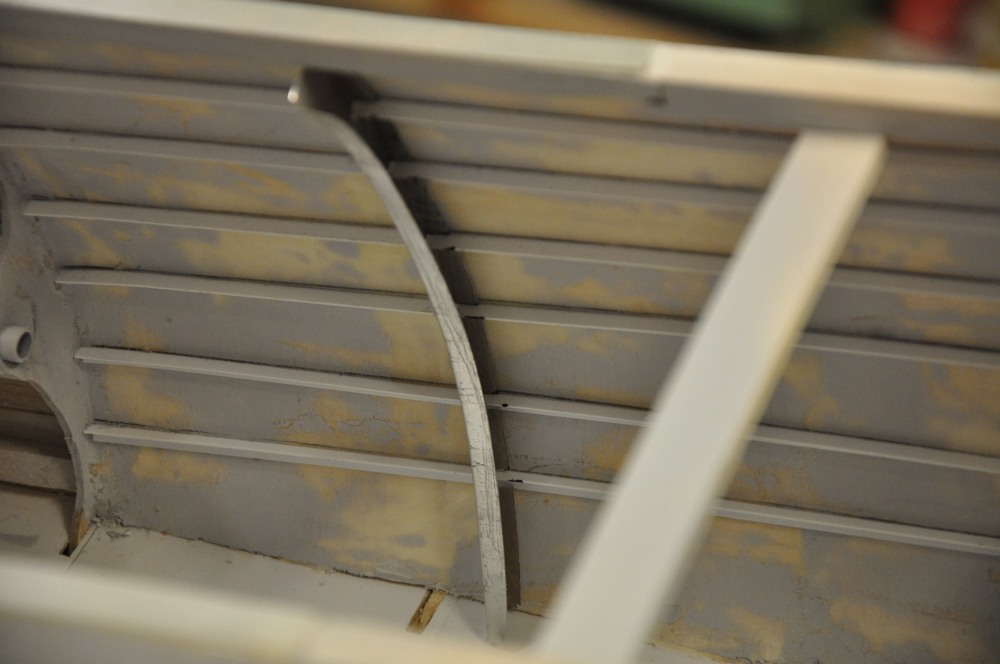

Så var det andra spantet klart.
Nu är det bara två kvar att göra.....hos spanaren. Framme i cockpiten rör det sig om troligtvis samma antal.


Göran
